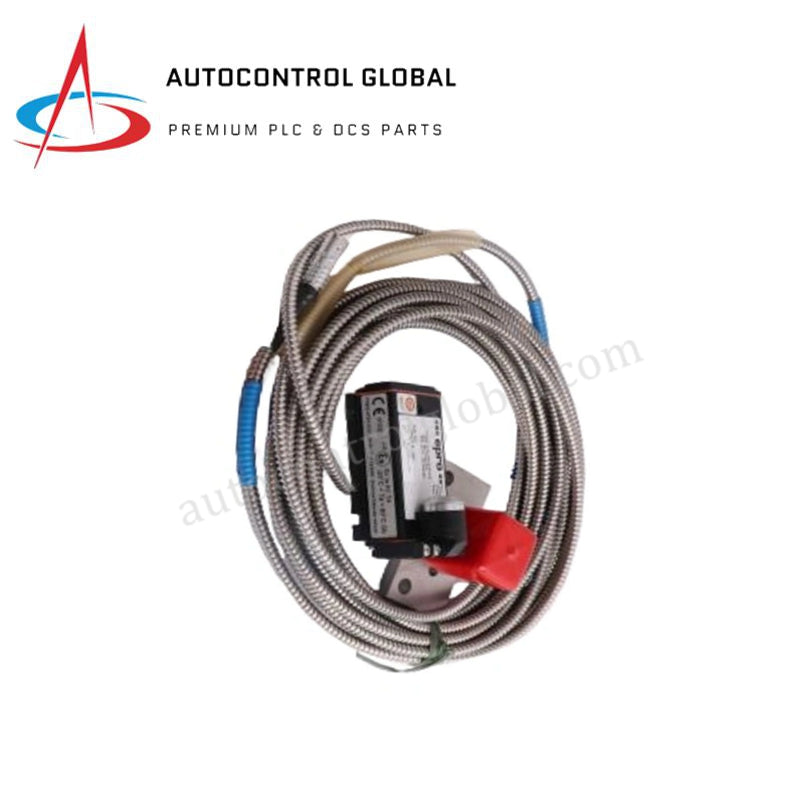

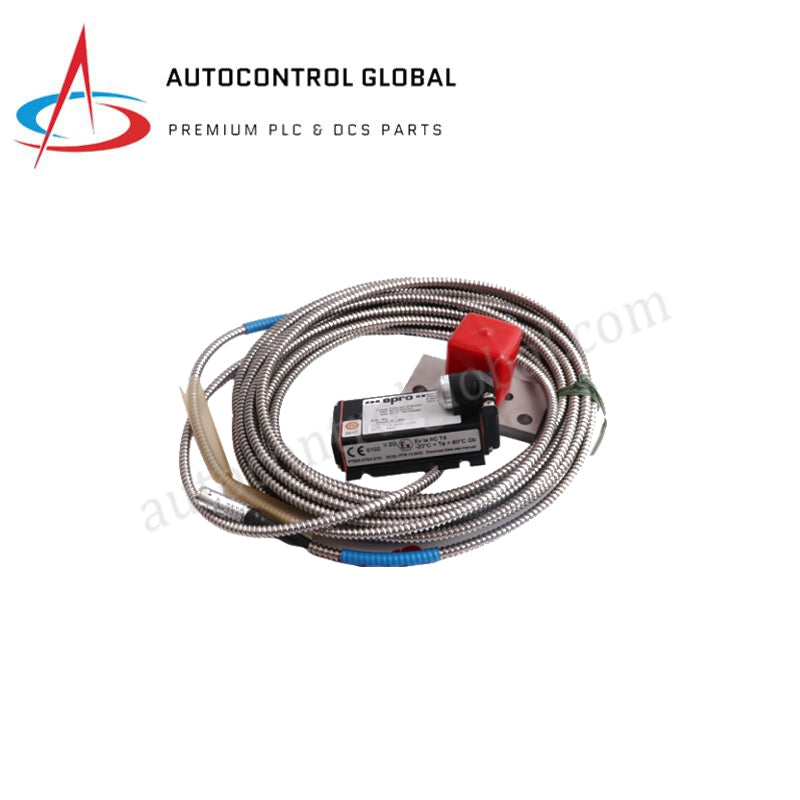

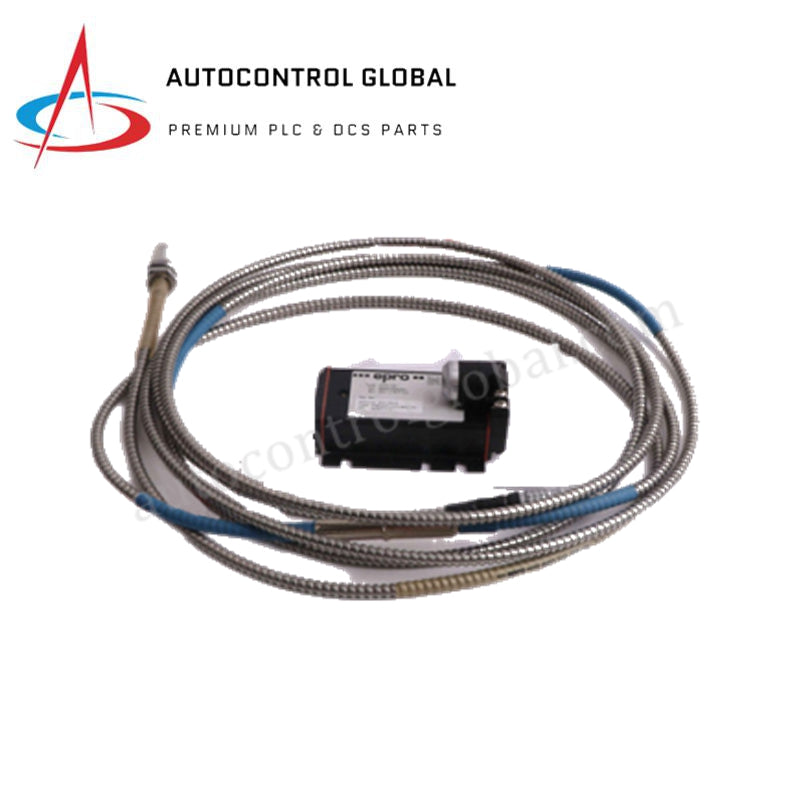

حسگر نزدیکی ایمنی EPRO CON021 PR6426/010-130
Manufacturer: Emerson
-
Part Number: CON021+PR6426/010-130
Condition：New with Original Package
Product Type: حسگرهای نزدیکی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
سیستم مبدل جریان گردابی EPRO CON021+PR6426/010-130
EPRO CON031+PR6426/010-130، که همچنین به عنوان CON021+PR6426 سیستم مبدل جریان گردابی فهرست شده است، به عنوان یک قطعه سختافزاری اختصاصی برای اندازهگیری جابجایی شفت بدون تماس در شبکههای ماشینآلات دوار عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021+PR6426/010-130 |
| برند | EPRO (امرسون) |
| محل ساخت | ایالات متحده آمریکا |
| وزن | 1.12 کیلوگرم (مجموع مبدل و مونتاژ حسگر زرهپوش) |
| ابعاد | 4.1 سانتیمتر × 12.5 سانتیمتر × 10.5 سانتیمتر (مبدل)، قطر نوک پروب 8 میلیمتر |
| دمای عملیاتی | -35 تا +180 درجه سانتیگراد (حسگر)، -30 تا +100 درجه سانتیگراد (مبدل) |
| مصرف برق | 0.85 وات (مصرف اسمی در ولتاژ تغذیه -24 VDC) |
| نوع حسگر | پروب جریان گردابی برد بلند |
| محدوده اندازهگیری | جابجایی استاتیک ±4.0 میلیمتر |
| حساسیت | 2 ولت بر میلیمتر (50.8 میلیولت بر میل) |
| گپ اسمی | حدود 5.5 میلیمتر |
| قطر شفت | بزرگتر یا مساوی 200 میلیمتر |
| جنس هدف | فولاد فرو مغناطیسی (42CrMo4 / AISI 4140) |
| محدوده فرکانس | 0 تا 20,000 هرتز (باند مبدل -3 دسیبل) |
| زمان صعود | کمتر از 15 میکروثانیه |
| خطای خطی بودن | کمتر یا مساوی 1-3.5٪ بسته به محدوده پیکربندی |
| ولتاژ تغذیه | -23 VDC تا -32 VDC (برای خروجی -4 تا -20 V) / -21 VDC تا -32 VDC (برای خروجی -2 تا -18 V) |
| دمای ذخیرهسازی | -40 تا +70 درجه سانتیگراد |
| ضربه/لرزش | 5 g در 60 هرتز در 25 درجه سانتیگراد |
| مقاومت فشار | 6500 هکتوپاسکال |
| حداکثر دمای کابل | +200 درجه سانتیگراد |
| کلاس حفاظت | IP20 (مبدل)، IP66 (مونتاژ سر حسگر) |
| جنس بدنه | آلیاژ LMgSi (مبدل)، بدنه فولاد ضدزنگ با نوک PEEK/PPS (حسگر) |
| گواهینامهها | CE، ATEX، IECEx، CSA (ایمنی ذاتی Ex ia IIC T4/T6 Gb) |
ویژگیهای نظارت مکانیکی و TSI
درایور مبدل پروب جریان گردابی با دقت بالا، پروتکلهای مقیاسبندی را اجرا میکند و تغییرات میدان نزدیکی القایی را به خروجیهای سیگنال آنالوگ خطی تبدیل میکند. مهندسان کارخانه در طول تنظیمات تراز استاتیک پایه، اعتبارسنجی ولتاژ گپ (-10 VDC هدف) را انجام میدهند تا تأیید کنند که شفت توربوماشین با قطر بزرگتر دقیقاً در مرکز محدوده عملیاتی ±4.0 میلیمتر قرار دارد. پاسخ فرکانسی گسترده ورودی، دینامیک روتور چندجهتی را ضبط میکند و پدیدههای گذرا مانند عدم تعادل ساختاری، انبساط حرارتی محوری و محدودیتهای نوسان روغن زیرسینکرون را ثبت میکند. لایههای داخلی درایور داخل محفظه CON021 تعادل سرکوب تداخل متقابل سختگیرانهای را حفظ میکنند تا از همپوشانی میدانهای الکترومغناطیسی جلوگیری کنند، زمانی که حسگرهای شعاعی براکتهای نصب فوری روی بدنه توربین را به اشتراک میگذارند.
سؤالات متداول
س: قطر شفت هدف چگونه بر حلقههای ابزار کالیبره شده تأثیر میگذارد؟
ج: حلقه حسگر جریان گردابی برد بلند نیاز به حداقل قطر شفت ۲۰۰ میلیمتر دارد. نصب حسگر روی پروفیلهای خمیده کوچکتر پارامترهای مرز هدف را تغییر میدهد که باعث تغییر حساسیت کارخانهای ۲ ولت بر میلیمتر میشود.
س: آیا تعویض داغ بلوک مبدل سیگنال CON021 مجاز است؟
ج: خیر. قطع خطوط درایور الکترونیکی در ولتاژ زنده -۲۴ ولت DC خطر اشتعال در مناطق نیازمند ایمنی ذاتی دارد. تکنسینها باید منبع تغذیه منفی DC را کاملاً جدا کنند قبل از تعویض سختافزار ماژول مبدل.
س: محدودیتهای اصلی حفاظت کابل در مناطق با دمای بالا چیست؟
الف: مجموعه کابل حسگر PTFE زرهدار اجازه میدهد که در معرض دمای مداوم تا ۱۸۰ درجه سانتیگراد قرار گیرد، با افزایش دمای کوتاهمدت تا ۲۰۰ درجه سانتیگراد برای پنجرههای کمتر از ۴ ساعت قبل از تغییر ویژگیهای کالیبراسیون پایه.
راهنمای نصب میدانی
- کالیبراسیون فاصله حسگر: بدنه پروب استیل ضدزنگ را درون محفظه براکت پیچ کنید و عمق موقعیت را تنظیم کنید تا ولتمتر انحراف نقطه میانی هدف را نشان دهد و مرکز واقعی خط اندازهگیری ±۴.۰ میلیمتر را تعیین کند.
- پروتکلهای اتصال زمین شیلد: شیلد بافته شده بیرونی کابل زرهدار را مستقیماً به صفحه زمین بدنه دستگاه هدایت کنید. جداسازی کامل شیلد تا نوار ترمینال اصلی ابزار را حفظ کنید تا نویز حلقه زمین با فرکانس بالا کاهش یابد.
- پاکسازی مسیر مکانیکی: اطمینان حاصل کنید که مسیرهای هدایت میدانی حداقل ۲۰۰ میلیمتر فاصله قوس روی سطح شفت را حفظ میکنند تا از تداخل تابش لبهای جلوگیری شود. آستین حسگر را محکم کنید تا از ساییدگی مداوم ناشی از لرزش روی لبههای آهن خام جلوگیری شود.
- نصب محفظه مبدل: شاسی مبدل آلیاژ LMgSi مدل CON021 را به صورت کلیپسی روی ریل DIN استاندارد ۳۵ میلیمتری متقارن در داخل یک محفظه اختصاصی نصب میکند تا معماری مدار داخلی IP20 را از گرد و غبار محیط کارخانه محافظت کند.
