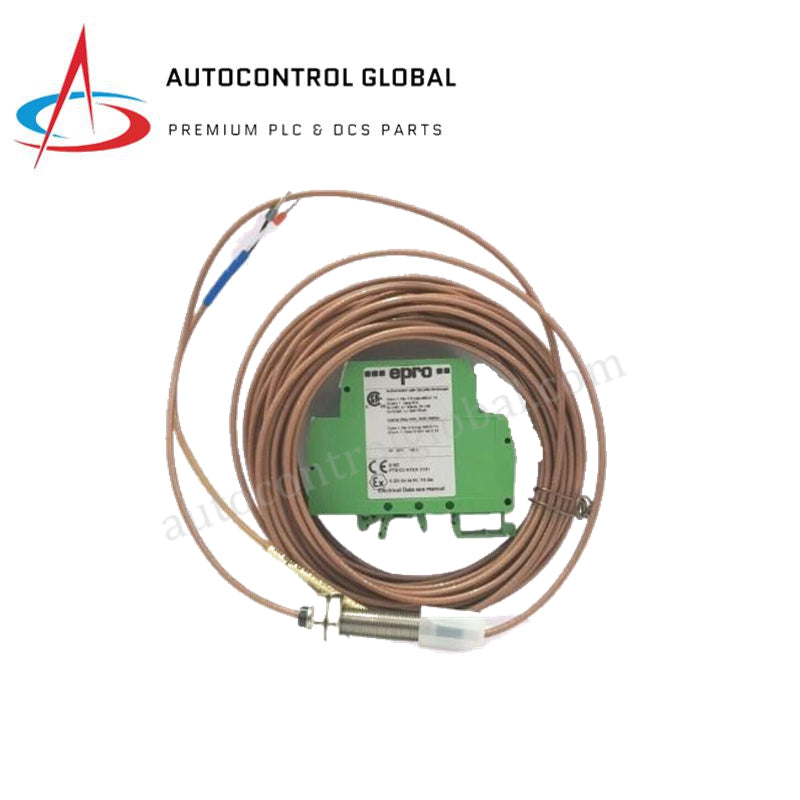

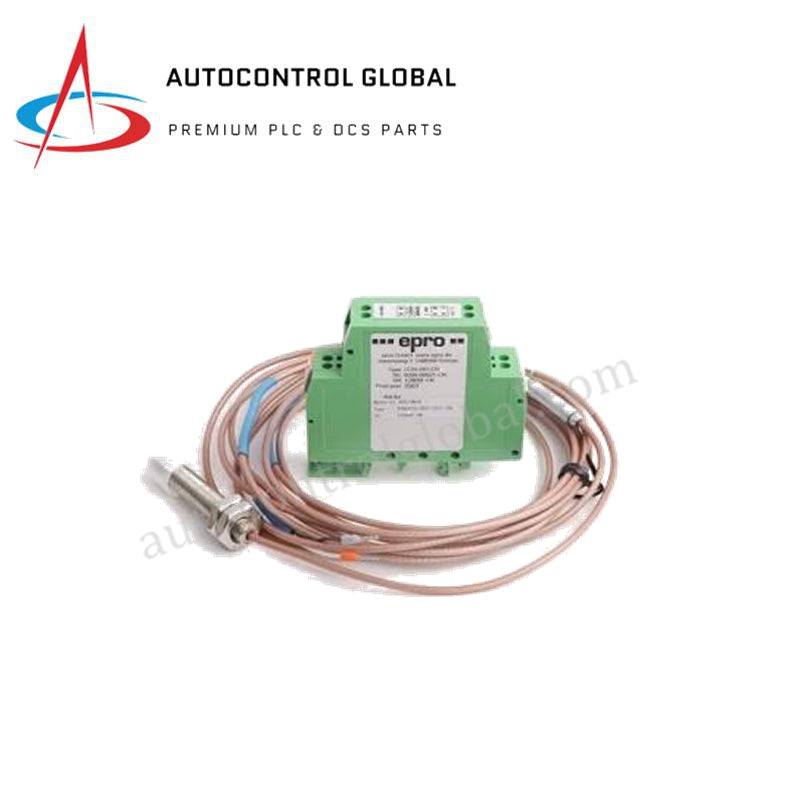

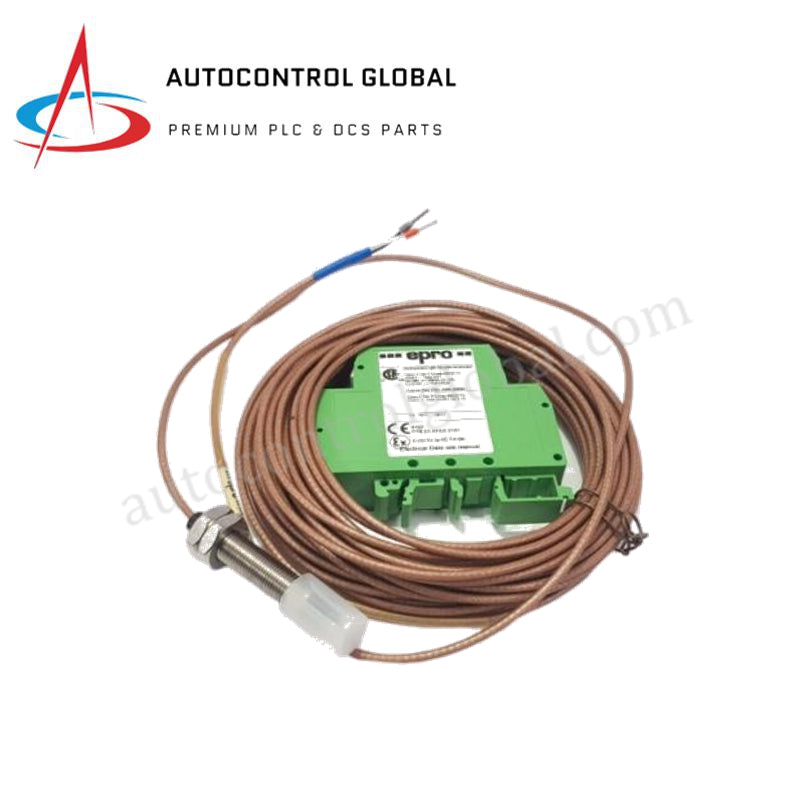

سیستم ترانسدیوسر حسگر خازنی EPRO CON031 PR6423 000-141
Manufacturer: Emerson
-
Part Number: CON031+PR6423/000-141
Condition：New with Original Package
Product Type: حسگرهای نزدیکی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
سیستم مبدل جریان گردابی EPRO CON031+PR6423/000-141
پیکربندی شده برای اندازهگیری جابجایی شفت بدون تماس در شبکههای ماشینآلات دوار، EPRO CON031+PR6423/000-141 (CON031+PR6423 سیستم مبدل جریان گردابی) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON031+PR6423/000-141 |
| برند | EPRO (امرسون) |
| محل ساخت | آلمان |
| وزن | 0.22 کیلوگرم (مجموعه درایور و سنسور) |
| ابعاد | قطر نوک پروب 8 میلیمتر، طول کابل 14 متر |
| دمای کاری | -35 تا +180 درجه سانتیگراد (سر سنسور)، -30 تا +100 درجه سانتیگراد (مبدل) |
| مصرف برق | 0.75 وات (مصرف نامی در بکلین -24 VDC) |
| نوع سنسور | پروب مجاورت جریان گردابی 8 میلیمتری |
| دامنه اندازهگیری | دامنه خطی 2 میلیمتر (±2.0 میلیمتر دینامیک، 0-1000 میکرومتر استاتیک) |
| حساسیت | 7.87 V/mm تا 8.0 V/mm (200 mV/mil) |
| پاسخ فرکانسی | DC تا 10 کیلوهرتز (سیستم سنسور)، 0-20000 هرتز (-3 دسیبل مبدل) |
| جنس هدف | فولاد فرو مغناطیسی (استاندارد 42CrMo4 / AISI 4140) |
| گپ هوایی اولیه | 0.5 میلیمتر |
| زمان صعود | کمتر از 15 میکروثانیه |
| ولتاژ تغذیه | -23 VDC تا -32 VDC |
| ولتاژ خروجی | -4 VDC تا -20 VDC یا -2 VDC تا -18 VDC |
| خطای خطی بودن | کمتر یا مساوی 1-4٪ بسته به پیکربندی |
| مقاومت در برابر فشار | تا 10000 هکتوپاسکال (145 psi) |
| محافظت بدنه | IP20 (مبدل)، IP66 (سر سنسور و کابل) |
| مواد ساختاری | بدنه استیل ضدزنگ با نوک PEEK/PPS (سنسور)، آلیاژ ALMgSi (مبدل) |
| گواهینامهها | CE، ATEX، IECEx، CSA (ایمنی ذاتی Ex ia IIC T4/T6 Gb) |
ویژگیهای نظارت مکانیکی و TSI
سیستم مبدل با شبکههای تشخیص توربومکانیکی از طریق پروتکلهای مقیاسگذاری پروب جریان گردابی با دقت بالا ارتباط برقرار میکند، خروجی ولتاژ خام 7.87 V/mm را با معیارهای جابجایی هدف مطابقت میدهد. در طول راهاندازی، تکنسینها اعتبارسنجی ولتاژ گپ (-10 VDC هدف) را انجام میدهند تا نوک پروب 8 میلیمتری را در ناحیه خطی نسبت به سطح هدف تنظیم کنند. پاسخ فرکانس بالا امکان نظارت مداوم بر دینامیک پیچیده روتور، ردیابی نوسان روغن، عدم تعادل و اجزای ارتعاش زیرسینکرون را فراهم میکند. مدارهای داخلی پل در مبدل CON031 الگوریتمهای سرکوب تداخل متقابل فعال را اعمال میکنند و میدانهای جفتشدگی الکترومغناطیسی را هنگام کار همزمان چندین پروب مجاورت در محدودیتهای فیزیکی نزدیک خنثی میکنند.
سؤالات متداول
س: پروفایل کالیبراسیون هدف پیشفرض اعمال شده به ماتریس حسگر چیست؟
ج: پارامترهای کالیبراسیون کارخانه سیستم با اهداف فولاد فرومغناطیسی استاندارد AISI 4140 (42CrMo4) مطابقت دارد. استفاده از آلیاژهای دیگر حساسیت را تغییر داده و نیاز به کالیبراسیون مجدد حلقه مبدل سیگنال دارد.
س: آیا کابل حسگر ۱۴ متری را میتوان برای تطبیق با محدودیتهای مکانیکی قطع یا اتصال داد؟
ج: خیر. طول فیزیکی و مشخصات امپدانس کابل زرهدار PTFE فرکانس رزونانس حلقه تانک نوسانساز را تعیین میکند. تغییر طول کابل تأمینشده از کارخانه، پروفایلهای مقیاسبندی را نامعتبر کرده و خطاهای داخلی مبدل را فعال میکند.
س: آیا سیستم اجازه تعویض داغ ماژول مبدل CON031 را میدهد؟
الف: خیر. قطع کردن درایور سیگنال در حالت روشن بودن دستگاه خطر جرقهزنی دارد و قوانین ایمنی در محیطهای خطرناک را نقض میکند. اپراتورها باید قبل از سرویس حلقه درایور سختافزار، تغذیه برق -۲۴ ولت DC را قطع کنند.
راهنمای نصب میدانی
- کالیبراسیون فاصله پروب: بدنه پروب ۸ میلیمتری را در براکت بدنه دستگاه نصب کرده و موقعیت فیزیکی را تنظیم کنید تا ولتاژ خروجی DC خام دقیقاً -۱۰.۰ ولت DC اندازهگیری شود، که تأیید میکند حسگر در نقطه میانی پنجره عملیاتی خطی ۲ میلیمتری قرار دارد.
- زمین کردن شیلد کابل: شیلد بافت زره خارجی را در محل اتصال به بدنه دستگاه با استفاده از گلندهای هادی کابل متصل کنید. شیلد ابزار دقیق را به ترمینال زمین عملکردی در رک مانیتور وصل کنید تا نویز میدان الکترومغناطیسی مسدود شود.
- محدودیتهای فاصله مکانیکی: حداقل منطقه پاک اطراف قطر شفت به اندازه ۲۵ میلیمتر در اطراف سطح پروب حفظ شود تا از تحریف هدف در دید جانبی جلوگیری شود. از قرار گرفتن لوله محافظ PTFE زرهدار روی لبههای تیز بدنه فلزی جلوگیری کنید.
- الزامات محفظه: مبدل سیگنال CON031 با درجه IP20 را داخل یک جعبه اتصال مقاوم در برابر شرایط جوی و کنترلشده از نظر محیطی نصب کنید که با رتبهبندی مناطق خطرناک محلی مطابقت داشته باشد تا بردهای الکترونیکی را از آلودگیهای محیطی جدا کند.
