حسگر نزدیکی جریان گردابی EPRO CON041+PR6423/009-031-CN PR6423
Manufacturer: Emerson
-
Part Number: CON041+PR6423/009-031-CN
Condition：New with Original Package
Product Type: حسگرهای نزدیکی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
سیستم حسگر جریان گردابی EPRO CON041+PR6423/009-031-CN

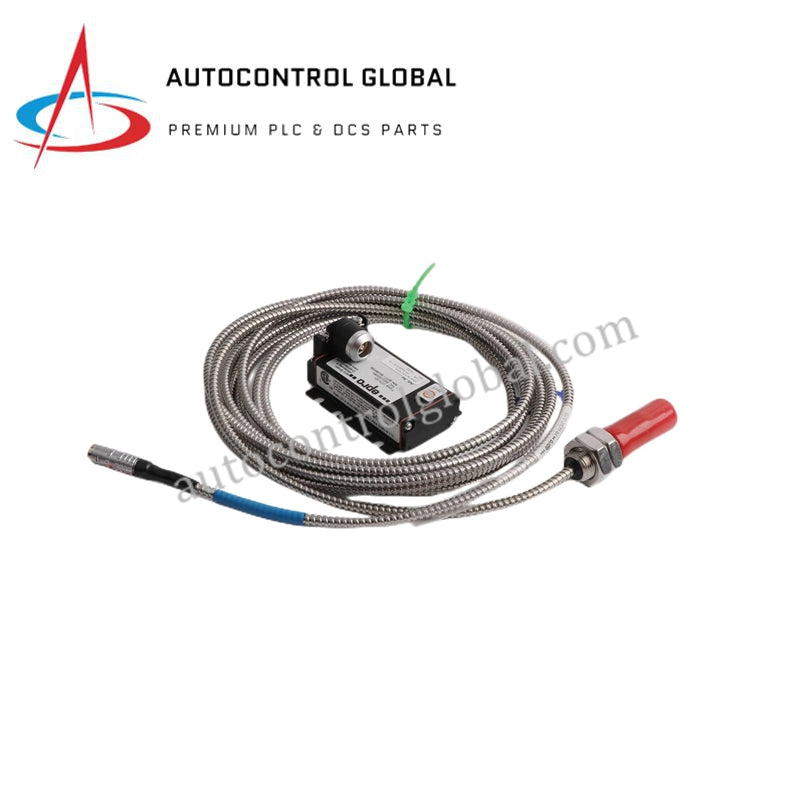

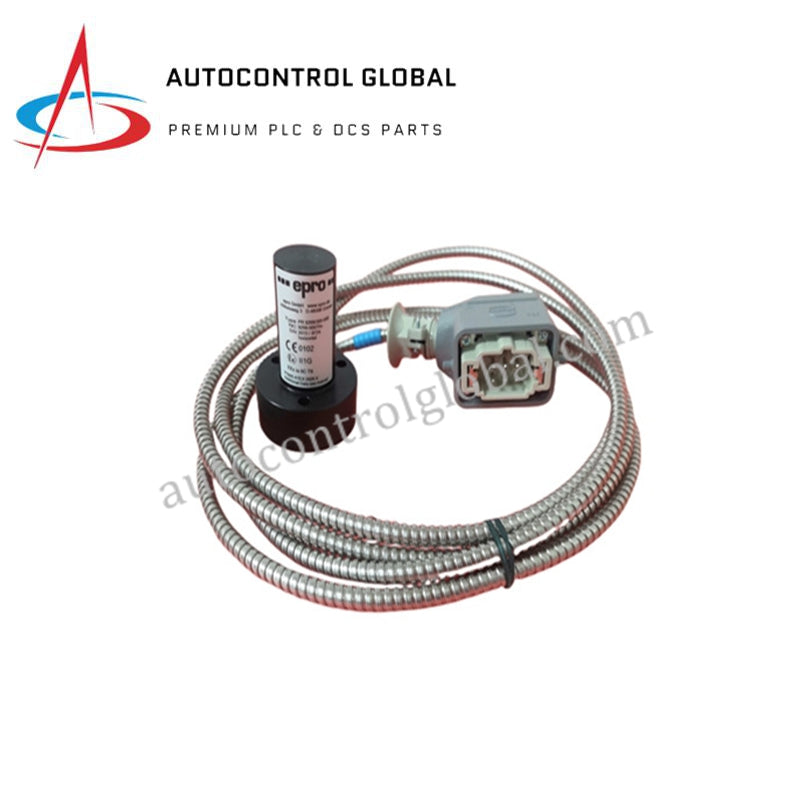

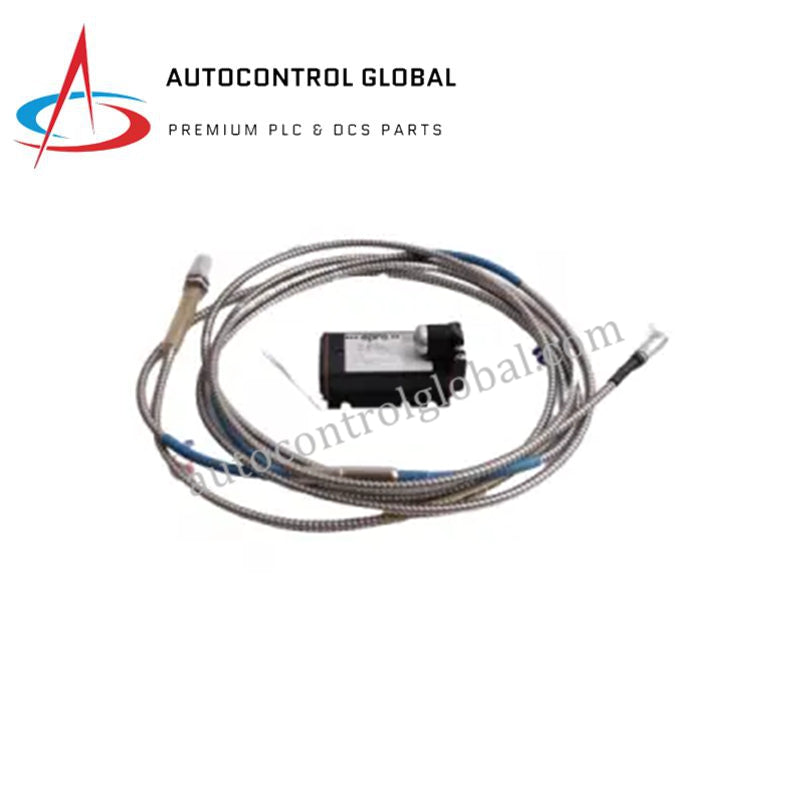

پیکربندی شده برای اندازهگیری ارتعاش و جابجایی شفت بدون تماس در سیستمهای حفاظت ماشینآلات، EPRO CON041+PR6423/009-031-CN (سیستم حسگر جریان گردابی CON041) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. مجموعه سختافزاری شامل یک سر پروب ۸ میلیمتری با یک تقویتکننده سیگنال یکپارچه است که تغییرات امپدانس الکترومغناطیسی را به سیگنالهای آنالوگ خطی تبدیل میکند. این سیستم به طور مستقیم دینامیک مکانیکی شفت را به شبکههای نظارتی بدون تماس فیزیکی متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON041+PR6423/009-031-CN |
| برند | EPRO (امرسون) |
| ساخت | ایالات متحده |
| وزن | ۰.۳۲ کیلوگرم |
| ابعاد | ۱۲.۱ سانتیمتر × ۵.۲ سانتیمتر × ۱۶.۶ سانتیمتر |
| دمای کاری | پروب: -۳۵ تا +۱۸۰ درجه سانتیگراد؛ مبدل: -۳۵ تا +۸۵ درجه سانتیگراد |
| مصرف برق | تأمین برق: ۲۴ ولت DC نامی |
| قطر نوک پروب | ۸ میلیمتر |
| دامنه اندازهگیری خطی | ۲ میلیمتر (۸۰ میل) |
| حساسیت | ۸ ولت بر میلیمتر (۲۰۳.۲ میلیولت بر میل) ± ۵٪ |
| پاسخ فرکانسی | تا ۱۰ کیلوهرتز |
| سیگنال خروجی | ۴-۲۰ میلیآمپر DC / ±۱۰ ولت DC |
| کلاس حفاظتی | پروب: IP66؛ مبدل: IP20 |
مقیاسبندی پروب جریان گردابی و اعتبارسنجی ولتاژ گپ
حلقه سختافزاری دو جزئی از مقیاسبندی دقیق پروب جریان گردابی استفاده میکند تا ضریب مقیاس افزایشی (ISF) برابر با ۸ ولت بر میلیمتر در طول دامنه عملیاتی فیزیکی ۲ میلیمتر تضمین شود. تکنسینها در زمان راهاندازی فیزیکی، اعتبارسنجی ولتاژ گپ را انجام میدهند و بدنه پروب ۸ میلیمتری را نسبت به هدف تنظیم میکنند تا ولتاژ خروجی پایه مبدل CON041 در هدف ولتاژ منفی تعیین شده تثبیت شود. این توالی کالیبراسیون دقیق، دینامیکهای چرخاننده را در زمان راهاندازی و چرخههای بار جبران میکند، در حالی که پیکربندی حفاظ داخلی، سرکوب تداخل متقابل بالایی بین خطوط پروب مجاور را تضمین میکند.
سؤالات متداول
س: مبدل CON041 چگونه تشخیص خطاهای کابلکشی را انجام میدهد؟
ج: مبدل به طور مداوم امپدانس مدار را ارزیابی میکند و جریان خروجی ۴-۲۰ میلیآمپر را به زیر ۳.۶ میلیآمپر کاهش میدهد تا بلافاصله به سیستم اصلی، سیم حسگر قطع شده یا اتصال کوتاه را اعلام کند.
س: آیا ماژول مبدل CON041 میتواند در همان محیط دمای بالای پروب PR6423/009-031-CN نصب شود؟
ج: خیر. نوک پروب PR6423/009-031-CN تا دمای +۱۸۰ درجه سانتیگراد مقاوم است، در حالی که محفظه مبدل CON041 دارای مدارهای پردازش فعال است و باید در محیطی خنکتر با دمای محیط بین -۳۵ تا +۸۵ درجه سانتیگراد نصب شود.
س: آیا خروجی سیستم با ثبت همزمان ولتاژ و جریان سازگار است؟
ج: بله، CON041 دارای ترمینالهای خروجی جداگانه است که امکان سیمکشی همزمان حلقه ۴-۲۰ میلیآمپر DC و سیگنال ±۱۰ ولت DC را به ماژولهای ورودی نظارتی یا PLC/DCS مجزا فراهم میکند.
راهنمای نصب در محل
- تنظیم گپ پروب: پروب PR6423/009-031-CN را به آرامی در محل رزوه شده بچرخانید و همزمان خروجی ولتاژ آنالوگ را کنترل کنید تا فاصله هوایی فیزیکی با خط پایه کالیبره شده ۰.۵ میلیمتر مطابقت یابد.
- حفاظت کابل: کابل پروب کواکسیال PTFE را درون لوله محافظ انعطافپذیر قرار دهید تا از فشار مکانیکی و آلودگی مایعات محافظت شود.
- پروتکل اتصال زمین: اتصال زمین تک نقطهای را با اتصال شیلد کابل توسعه فقط در ترمینال مبدل CON041 حفظ کنید و بدنه پروب را از قاب دستگاه ایزوله نگه دارید.
- اجتناب از مسیرهای ولتاژ بالا: کابلهای سیگنال را از سیمهای موتور AC با جریان بالا یا درایوهای فرکانس سوئیچینگ دور نگه دارید تا از ایجاد نویز الکترومغناطیسی و اختلال در خروجیهای آنالوگ جلوگیری شود.
