حسگر نزدیکی جریان گردابی EPRO PR6423/004-000 PR6423
Manufacturer: Emerson
-
Part Number: PR6423/004-000
Condition：New with Original Package
Product Type: حسگرهای نزدیکی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

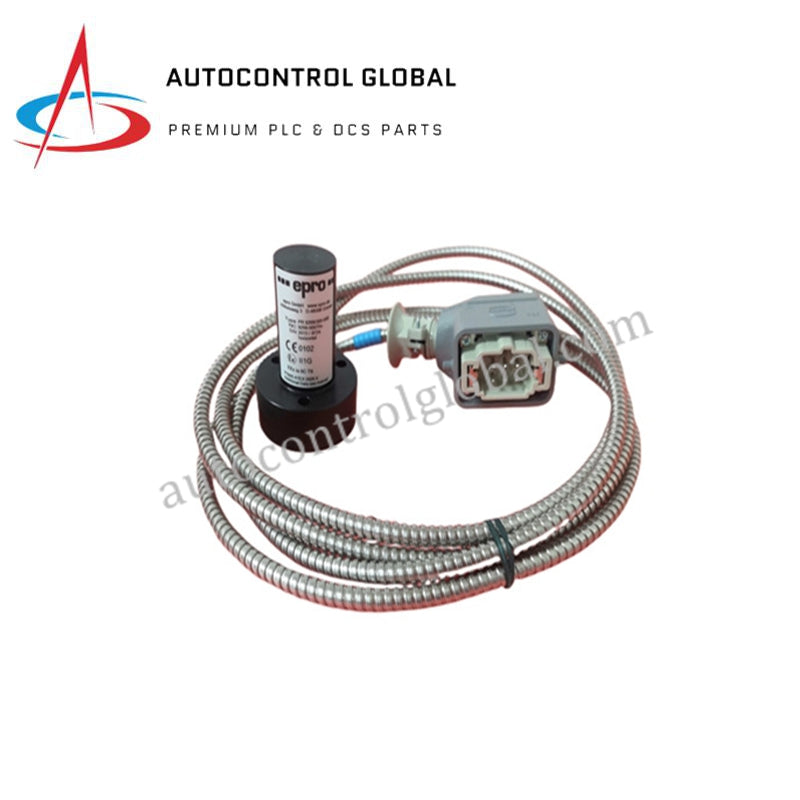

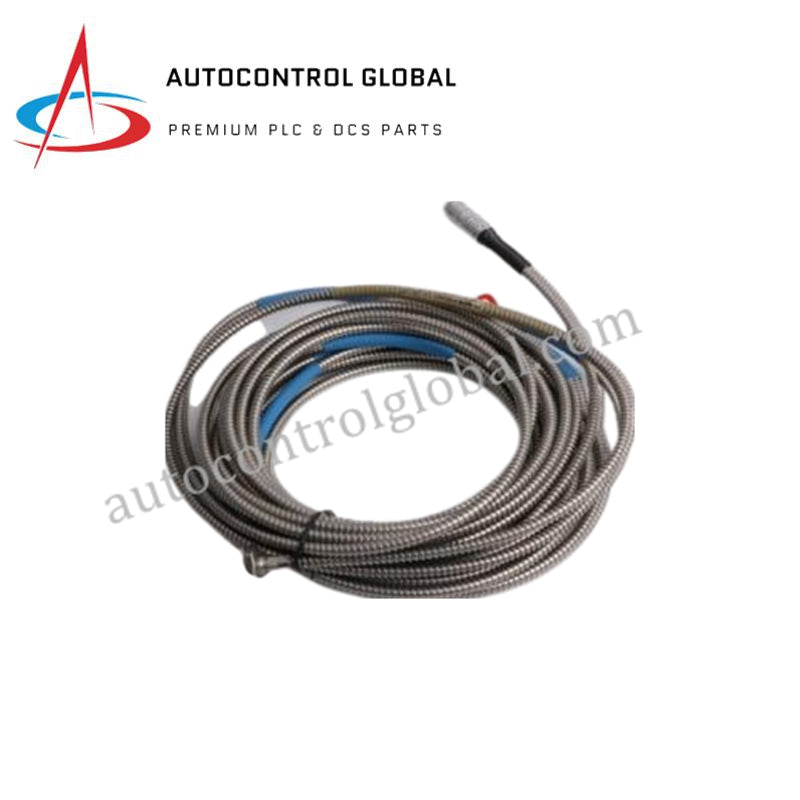

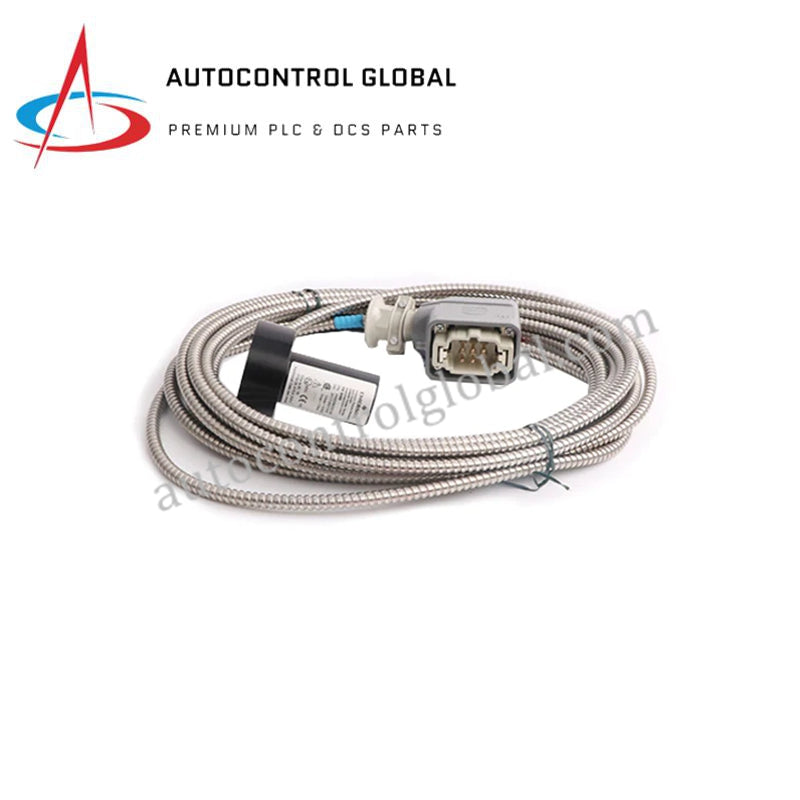

سنسور نزدیکی جریان گردابی EPRO PR6423/004-000
سنسور EPRO PR6423/004-000 (PR6423 سنسور نزدیکی جریان گردابی) برای اندازهگیری غیرتماسی جابجایی شفت و ارتعاش دینامیکی در سیستمهای حفاظت ماشینآلات پیکربندی شده است و اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این سختافزار حرکت مکانیکی شفت نسبت به نوک پروب را از طریق تغییرات میدان الکترومغناطیسی با فرکانس بالا به سیگنال ولتاژ الکتریکی متناسب تبدیل میکند. این تعامل فیزیکی امکان تشخیص مداوم و بلادرنگ جابجایی محوری، ارتعاش شعاعی و بیمرکزی را روی شفتهای چرخان با سرعت بالا فراهم میآورد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/004-000 |
| برند | EPRO (امرسون) |
| ساخت | آلمان |
| وزن | 100 گرم (شامل کابل 1 متری) |
| ابعاد | قطر نوک 8 میلیمتر |
| دمای کاری | نوک سنسور: -35 تا +180 درجه سانتیگراد؛ کابل: -35 تا +150 درجه سانتیگراد |
| مصرف برق | عنصر سنسور غیرفعال (تغذیه از طریق درایور خارجی، معمولاً ورودی -24 ولت DC) |
| دامنه اندازهگیری خطی | 2 میلیمتر (80 میل) |
| حساسیت | 8 ولت بر میلیمتر (203.2 میلیولت بر میل) ± 5% |
| انحراف از خط بهترین برازش | ±0.025 میلیمتر (±1 میل) |
| پاسخ فرکانسی | تا 10 کیلوهرتز |
| جنس هدف | فولاد فرو مغناطیسی (42CrMo4 / AISI 4140) |
| کلاس حفاظتی | IP66 (استاندارد IEC 60529) |
| مواد | نوک سنسور: PEEK؛ بدنه: فولاد ضدزنگ؛ کابل: PTFE؛ کانکتور: برنج آبکاری شده با نیکل |
مقیاسبندی پروب جریان گردابی و اعتبارسنجی ولتاژ فاصله
این سنسور بر اساس مقیاسبندی دقیق پروب جریان گردابی کار میکند تا حساسیت ثابت 8 ولت بر میلیمتر را در برابر اهداف استاندارد فولاد AISI 4140 تضمین کند. در زمان راهاندازی سیستم، تکنسینها باید اعتبارسنجی ولتاژ فاصله را انجام دهند و موقعیت فیزیکی پروب را تنظیم کنند تا آفست -10 ولت DC هدفگذاری شود. این تنظیم دقیق پایه، دینامیکهای مورد انتظار روتور را بدون خطر اشباع سیگنال پوشش میدهد. علاوه بر این، طراحی انتهای هممحور و کابل یکپارچه، سرکوب بالای تداخل متقاطع را فراهم میکند و از تداخل سیگنال هنگام نصب چند پروب در نزدیکی هم روی یک محفظه بلبرینگ توربین جلوگیری میکند.
سؤالات متداول
س: اگر جنس هدف فولاد AISI 4140 نباشد، اندازهگیری فیزیکی چگونه تحت تأثیر قرار میگیرد؟
ج: مقیاسبندی استاندارد پروب جریان گردابی در کارخانه برای فولاد فرو مغناطیسی AISI 4140 کالیبره شده است. آلیاژهای غیر استاندارد نفوذپذیری مغناطیسی و رسانایی الکتریکی را تغییر میدهند و نیاز به کالیبراسیون مجدد واحد درایور/فرستنده برای جلوگیری از خطاهای اندازهگیری دارند.
س: اهمیت ساختاری نوک سنسور PEEK چیست؟
ج: نوک PEEK (پلیاتر اتر کتون) سیمپیچ داخلی را در بر میگیرد، مقاومت شیمیایی فراهم میکند و یکپارچگی مکانیکی را در دماهای کاری شدید تا +180 درجه سانتیگراد حفظ میکند.
س: آیا این سنسور میتواند مستقیماً به کارت ورودی آنالوگ استاندارد DCS متصل شود؟
ج: خیر. خروجی خام سنسور باید از طریق درایور یا فرستنده خارجی (مانند مبدل سری CON) پردازش شود تا تغییرات امپدانس فرکانس بالا به سیگنال ولتاژ یا جریان متناسب استاندارد تبدیل شود.
راهنمای نصب میدانی
- تراز مکانیکی: قبل از نصب، سطح شفت را از هرگونه انحراف مکانیکی، خراش یا پوششهای غیر هادی در مسیر هدف پاک کنید.
- تنظیم فاصله: پروب را به آرامی در براکت بچرخانید و همزمان ولتاژ خروجی درایور را کنترل کنید تا ولتاژ فاصله هدف -10 ولت DC برسد.
- محافظت مسیر کابل: کابل عایق PTFE را از طریق لوله فلزی انعطافپذیر عبور دهید تا از سایش مکانیکی یا آسیب در محیطهای با دمای بالا جلوگیری شود.
- ارت اتصال شیلد: شیلد بیرونی کابل توسعه را فقط در انتهای کابینت مانیتور به زمین ایمنی متصل کنید و انتهای سنسور را ایزوله نگه دارید تا از حلقههای زمین جلوگیری شود.
