برد منبع تغذیه اکسیتر GE IS200AEPAH1A مارک VI
Manufacturer: GE Fanuc
-
Part Number: IS200AEPAH1A
Condition：New with Original Package
Product Type: ماژولهای منبع تغذیه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

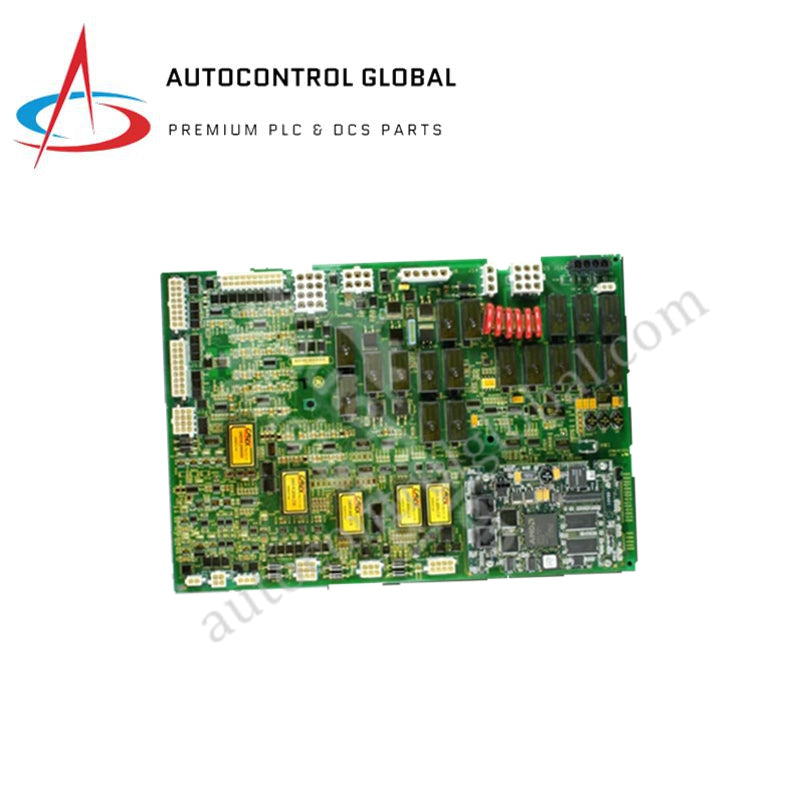

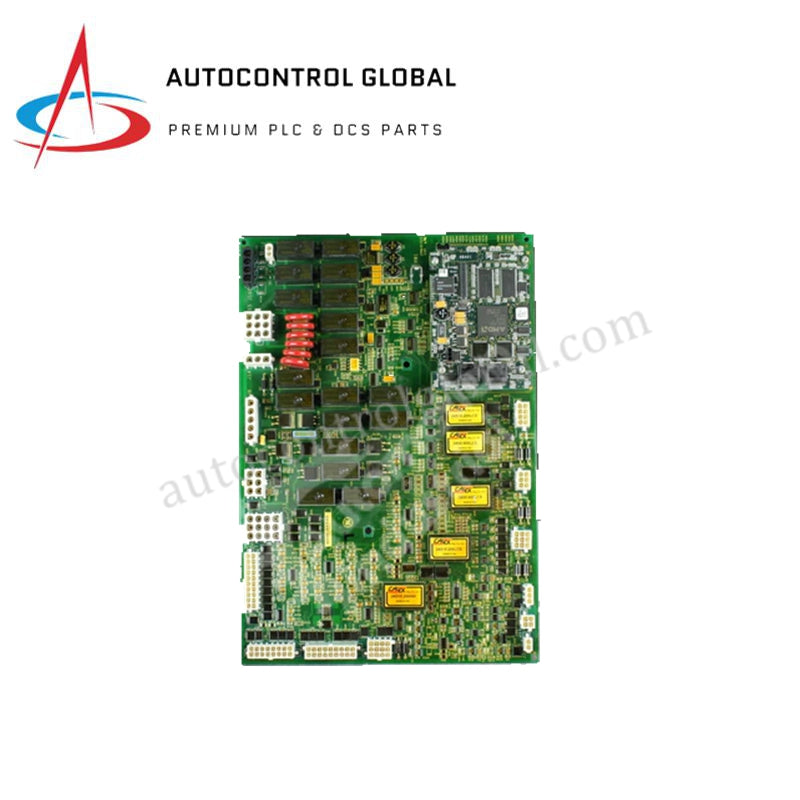

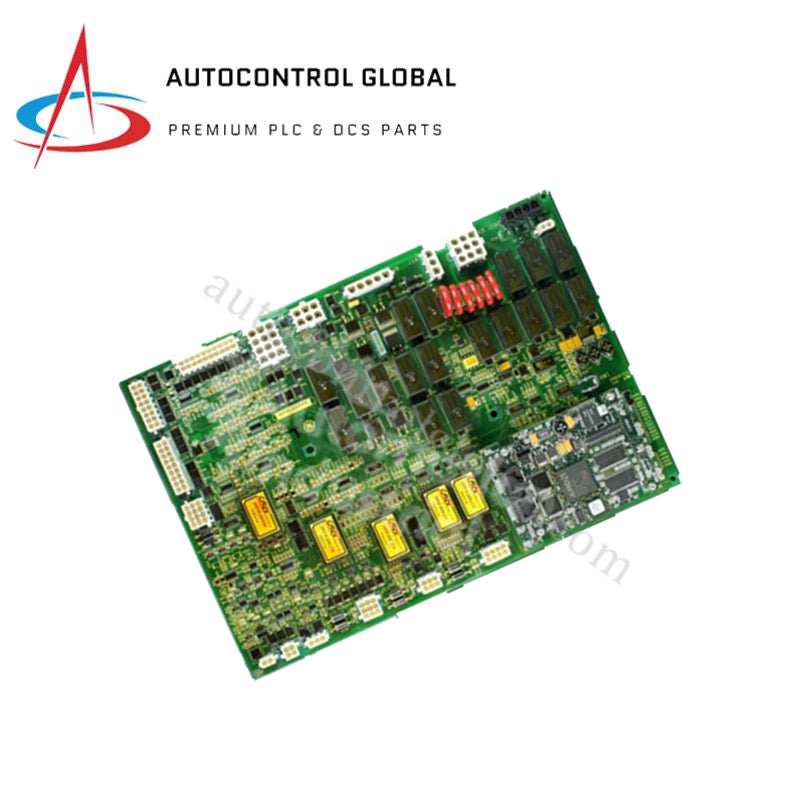

برد تغذیه اکسیتر GE IS200AEPAH1A
GE IS200AEPAH1A، که بهعنوان برد تغذیه اکسیتر IS200AEPAH1A نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای تنظیم توان و کنترل ولتاژ در سیستمهای تحریک GE Mark VI عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200AEPAH1A |
| برند | GE |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم |
| ابعاد | 233 میلیمتر × 160 میلیمتر × 18 میلیمتر |
| دمای کاری | منفی 30 درجه سانتیگراد تا مثبت 65 درجه سانتیگراد |
| مصرف برق | 24 ولت DC (اسمی) |
| خروجیها | 5 ولت DC، +/- 15 ولت DC |
| ظرفیت خروجی | 20 آمپر (ریل 5 ولت)، 5 آمپر (ریلهای +/- 15 ولت) |
سازگاری با فلش فریمور و تنظیم توان قطعی
معماری تحریک Mark VI از IS200AEPAH1A برای تبدیل ولتاژهای ورودی اصلی به ریلهای DC تثبیتشده مورد نیاز برای الکترونیک کنترل اکسیتر استفاده میکند. این ماژول از سازگاری با فلش فریمور برخوردار است که به کنترلکنندههای سیستم اجازه میدهد سلامت خروجی و وضعیت خطا را از طریق باس بکپلین نظارت کنند. طراحی این برد امکان افزایش تراکم ورودی/خروجی را با ارائه خروجیهای چند ریل از یک مجموعه نصب شده در رک فراهم میکند که فضای فیزیکی داخل کابینت اکسیتر را به حداقل میرساند. علاوه بر این، ماژول با مدارهای داخلی حفاظت در برابر جریان اضافی و سرج، تحویل توان قطعی را تضمین میکند. جداسازی الکتریکی بین مراحل ورودی و خروجی از انتشار نویز جلوگیری کرده و یکپارچگی سیگنال برای حلقههای تنظیم میدان ژنراتور در شرایط گذرا را حفظ میکند.
سؤالات متداول
س: آیا این منبع تغذیه میتواند در پیکربندیهای دوگانه افزونه استفاده شود؟
ج: بله، IS200AEPAH1A از عملکرد موازی در معماریهای تغذیه دوگانه افزونه پشتیبانی میکند. این پیکربندی امکان تعادل خودکار بار و تداوم بدون وقفه تأمین برق در صورت بروز خطا در یکی از ماژولها را فراهم میکند.
س: برد چگونه وضعیت خطا را به کنترلکننده اصلی اعلام میکند؟
ج: برد با باس بکپلین Mark VI ارتباط برقرار میکند و به کنترلکننده اکسیتر اجازه میدهد رجیسترهای تشخیصی را بررسی کند. اگر منطق حفاظتی رویداد اضافه ولتاژ یا اضافه جریان در هر ریل را تشخیص دهد، وضعیت خطا از طریق این لینکهای داده برای پردازش فوری آلارم گزارش میشود.
س: آیا ماژول در حین تحریک فعال ژنراتور از قابلیت تعویض داغ پشتیبانی میکند؟
ج: در حالی که سختافزار رک برای نگهداری طراحی شده است، کاربران باید دستورالعملهای ایمنی سایت مربوطه را رعایت کنند. معمولاً لازم است تغذیه خاص برق ایزوله شده و وضعیت منطق کنترل اکسیتر قبل از خارج کردن ماژول از بکپلین تأیید شود.
راهنمای نصب در محل
- نصب: برد را با راهنمای رک اکسیتر به دقت تراز کنید. اطمینان حاصل کنید که کانکتورهای بکپلین از هرگونه آلودگی پاک باشند قبل از وارد کردن برد.
- قرارگیری در بکپلین: ماژول را محکم به داخل رک فشار دهید تا کانکتور لبه کاملاً با باس بکپلین درگیر شود. اطمینان حاصل کنید که اهرمهای قفل یا پیچهای نصب برای جلوگیری از شل شدن ناشی از لرزش محکم شدهاند.
- اتصال ورودی: خطوط تغذیه اصلی 24 ولت DC یا AC را طبق نمودار سیمکشی سیستم به ترمینالهای رک متصل کنید. اطمینان حاصل کنید که شیلد کابل بهدرستی به نوار زمین کابینت متصل شده باشد تا از تداخل الکترومغناطیسی جلوگیری شود.
- اعتبارسنجی: پیش از شروع توالی تحریک، ولتاژ ریلهای خروجی را در نقاط تست بکپلین اندازهگیری کنید تا تأیید شود که ولتاژها در محدوده تحمل عملیاتی مشخص شده قرار دارند.
