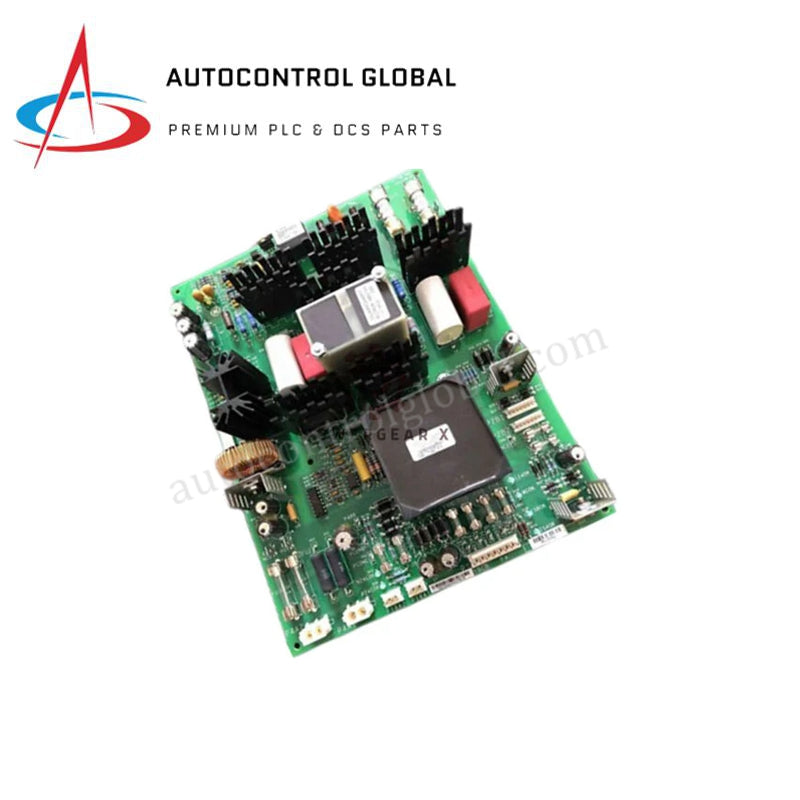

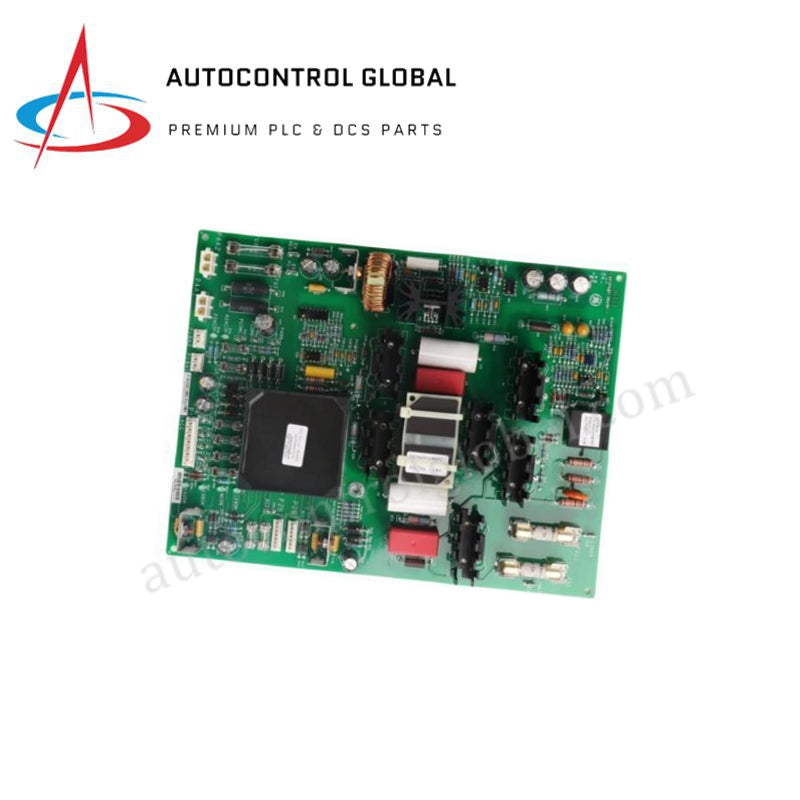

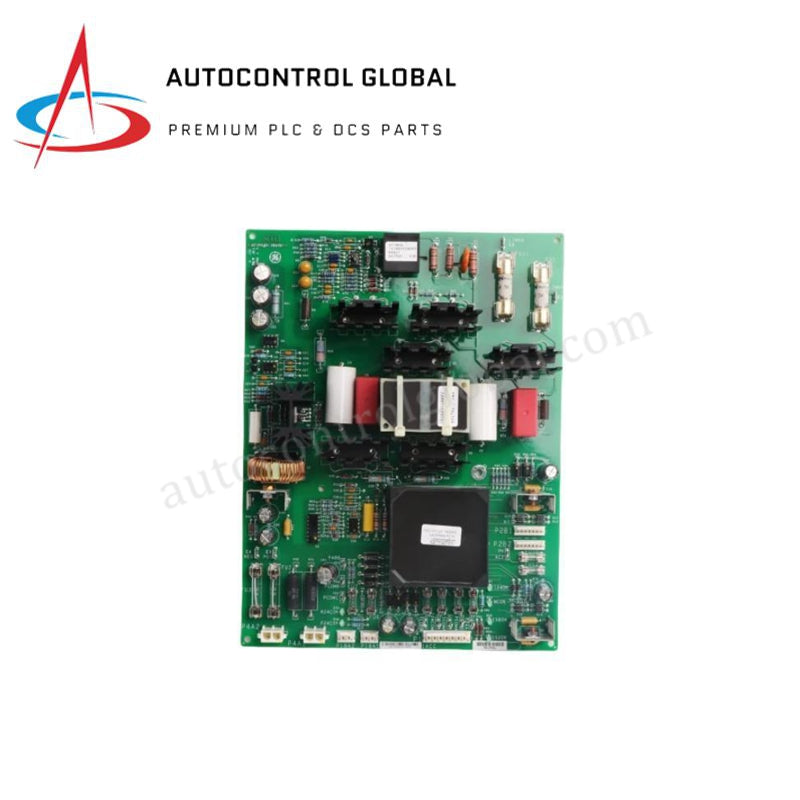

برد کنترل تنظیمکننده تحریککننده GE IS200ERSCG2A مارک VI
Manufacturer: GE Fanuc
-
Part Number: IS200ERSCG2A
Condition：New with Original Package
Product Type: بردهای کنترل تنظیمکننده تحریککننده
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد کنترل استاتیک تنظیمکننده تحریک GE IS200ERSCG2A
برد GE IS200ERSCG2A (برد تنظیمکننده تحریک IS200ERSCG2A) برای تنظیم دقیق خروجی تحریک و کنترل میدان ژنراتور در سیستمهای Mark VI پیکربندی شده است و اجرای فیزیکی و الکتریکی مستقیم وظایف مدیریت تحریک را فراهم میکند.
تجزیه پسوند و ماتریس مدل
برد IS200ERSCG2A به عنوان یک ماژول کنترل تنظیمکننده استاتیک عمل میکند. پسوند "G2A" سطح بازنگری سختافزاری خاص را نشان میدهد که شامل منطق استاندارد شده برای تنظیم ولتاژ و جریان است. این ماژول به طور مستقیم در رک Mark VI نصب میشود و نقطه کنترل مرکزی برای تحریک میدان ژنراتور را بدون نیاز به زیرماژولهای خارجی اضافی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200ERSCG2A |
| برند | GE |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۴ کیلوگرم |
| ابعاد | ۲۳۳ میلیمتر × ۱۶۰ میلیمتر × ۱۸ میلیمتر |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا مثبت ۶۵ درجه سانتیگراد |
| مصرف برق | ۲۴ ولت DC (منطق کنترل) |
| عملکرد خروجی | تنظیم ولتاژ و جریان میدان تحریک |
کنترل صنعتی و مقیاسپذیری تراکم ورودی/خروجی
معماری Mark VI از IS200ERSCG2A برای حفظ پارامترهای پایدار میدان ژنراتور در شرایط بار متغیر استفاده میکند. این برد با بهرهگیری از سرعت ارتباط باس بکپلین، دادههای تحریک را با کنترلکننده اصلی توربین همگامسازی میکند تا اطمینان حاصل شود تنظیم ولتاژ در طول رویدادهای گذرا قطعی باقی میماند. مقیاسپذیری تراکم ورودی/خروجی به ماژول اجازه میدهد تا خطاهای زمین و شرایط اضافهجریان در مسیر خروجی تحریک را پایش کند و همزمان با منطق حفاظت با سرعت بالا ارتباط برقرار نماید. علاوه بر این، برد از سازگاری با فلش فریمور برای تسهیل بهروزرسانیهای منطق سیستم بهره میبرد و ایزولاسیون نوری یکپارچه، الکترونیک حساس کنترل را در برابر نویز الکتریکی و نوسانات احتمالی موجود در مدارهای تحریک میدان ژنراتور محافظت میکند.
سؤالات متداول
س: آیا IS200ERSCG2A از پایش بازخورد میدان پشتیبانی میکند؟
ج: بله، این برد به طور مداوم ولتاژ و جریان میدان را پایش میکند تا تنظیم حلقه بسته را فراهم کند. این بازخورد برای فعالسازی واکنشهای حفاظتی مانند قطع اضافه ولتاژ یا اضافه جریان در صورت عبور از حد مجاز استفاده میشود.
س: برد چگونه با بکپلین کنترلکننده Mark VI ارتباط برقرار میکند؟
ج: ماژول از کانکتورهای لبه چندپین برای اتصال به بکپلین رک Mark VI استفاده میکند. این اتصال توزیع برق ۲۴ ولت DC و تبادل داده با سرعت بالا برای کنترل هماهنگ ژنراتور را ممکن میسازد.
س: آیا تشخیص خطای زمین روی این برد قادر به شناسایی خطاهای با امپدانس بالا است؟
ج: مدار پایش خطای زمین داخلی برای تشخیص نشتی به زمین شاسی در مدار تحریک طراحی شده است. این مدار منطق حفاظتی را زمانی فعال میکند که جریان اندازهگیری شده از آستانههای کالیبره شده فراتر رود و ایزولهسازی سریع میدان ژنراتور را تضمین میکند.
راهنمای نصب در محل
- نصب: برد را در شکاف مشخص شده در رک Mark VI قرار دهید. اطمینان حاصل کنید لبههای کارت به درستی با راهنمای رک همتراز شدهاند تا از آسیب به پینهای بکپلین جلوگیری شود.
- قرارگیری در بکپلین: با فشار محکم برد را در کانکتورهای بکپلین قفل کنید. تأیید کنید که برد به طور کامل جا افتاده است تا از خطاهای ارتباطی متناوب جلوگیری شود.
- زمین کردن: اطمینان حاصل کنید که شاسی رک به زمین اصلی سیستم به طور محکم متصل شده است. زمین کردن صحیح برای اثربخشی مدار تشخیص خطای زمین ضروری است.
- اعتبارسنجی: با استفاده از نرمافزار پیکربندی Mark VI تأیید کنید که نقاط تنظیم تحریک با مشخصات پلاک ژنراتور مطابقت دارند قبل از اعمال برق میدان.
