مجموعه کابلهای توسعه | سری GE 90-30، مدل IC693CBL327B
Manufacturer: GE Fanuc
-
Part Number: IC693CBL327B
Condition：New with Original Package
Product Type: مجموعههای کابل
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

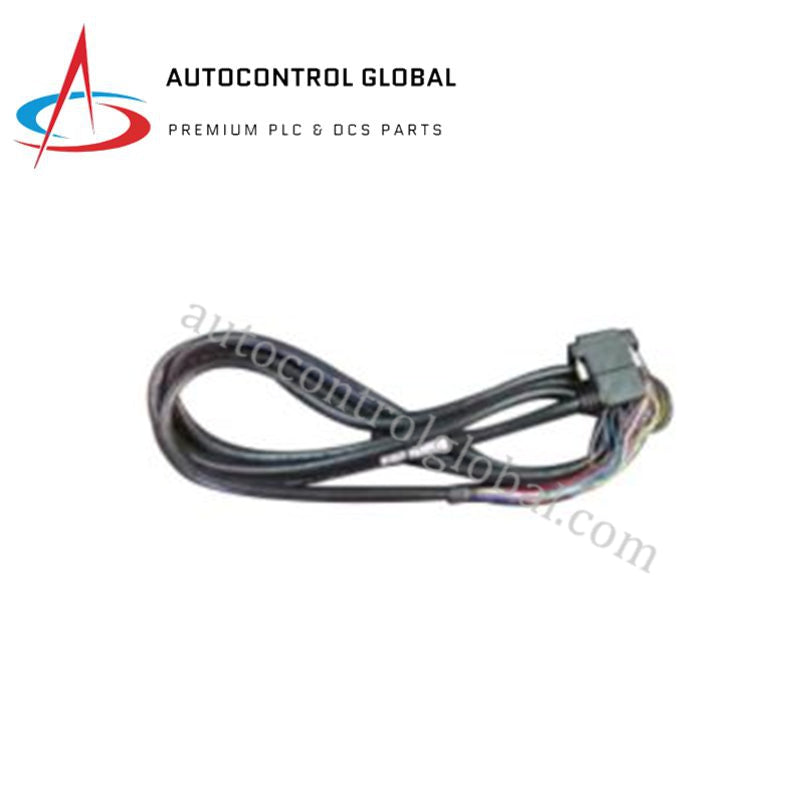

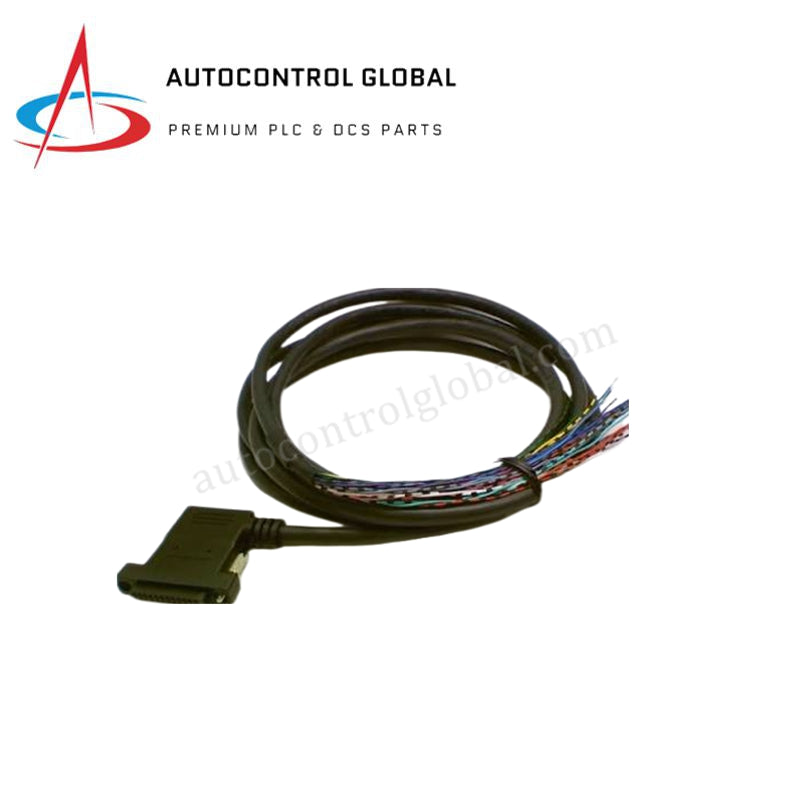

کابل توسعه GE Fanuc IC693CBL327B سری 90-30
GE Fanuc IC693CBL327B که با نام مجموعه کابل توسعه PLC با کد IC693CBL327 نیز ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اتصال بیسپلیتها به یکدیگر و امکان برقراری ارتباط رکهای I/O راهدور در پلتفرمهای GE Fanuc سری 90-30 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CBL327B |
| برند | GE / GE Fanuc |
| مبدأ | آمریکا |
| وزن | 0.35 کیلوگرم (0.77 پوند) |
| ابعاد | طول کابل 0.6 متر (2 فوت) |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | مجموعه سیمکشی غیرفعال (مصرف داخلی 0 W) |
| ساختار کابل | مجموعه چندرسانای شیلددار با چگالی بالا |
| نوع کانکتور | دو کانکتور D-sub 25 پین قالبگیریشده کارخانهای با محافظ کشش |
| شیلد | شیلد کلی فویلی بافتهشده همراه با سیم تخلیه زمین داخلی |
| سازگاری سیگنال | سیگنالهای باس توسعه موازی GE Fanuc سری 90-30 |
| کلیدهای فیزیکی | کلیدگذاری فیزیکی یکپارچه برای اعتبارسنجی جهت نصب |
اتصال قطعی باس توسعه و مقیاسپذیری I/O با چگالی بالا
این مجموعه کابل، سیگنالهای باس موازی پرسرعت را بین بیسپلیتهای CPU مرکزی و رکهای توسعه ثانویه منتقل میکند و از افزایش یکپارچه چگالی I/O در توپولوژیهای کنترلی چندرکه پشتیبانی میکند. این مجموعه که با شیلد کلی فویلی/بافتهشده با پوشش بالا طراحی شده است، تداخل الکترومغناطیسی (EMI) و نویز فرکانس رادیویی را کاهش میدهد و در نتیجه، انتقالهای تمیز سیگنال و همگامسازی فریم باس را در سرعت ارتباط باس بکپلین حفظ میکند. کانکتورهای D-sub 25 پین قالبگیریشده کارخانهای، همترازی دقیق فیزیکی پینها را تضمین کرده و افت سیگنال و پرش لحظهای تماس را حذف میکنند. این مجموعه بدون نیاز به سربار سازگاری فلش firmware کار میکند و بهعنوان یک توسعه مستقیم لایه فیزیکی، فریمهای داده را بهصورت شفاف بین ICهای منطقی بکپلین مسیریابی میکند.
سؤالات متداول
س: آیا مهندسان میتوانند چند کابل IC693CBL327B را برای دسترسی به رکهای توسعه دورتر بهصورت زنجیرهای به یکدیگر متصل کنند؟
پ: خیر، اتصال زنجیرهای کابلهای مجزا با استفاده از مبدلهای جنسیت یا آداپتورهای بینخطی باعث ایجاد ناهماهنگی امپدانس و تأخیر انتشار میشود؛ برای مسیرهای طولانی باید شمارهقطعه کابلهای بلندتر و اختصاصی انتخاب شود.
س: آیا جدا کردن این کابل در حالت روشن، زمانی که CPU PLC سری 90-30 بهطور فعال در حال اسکن I/O است، مجاز است؟
پ: جدا کردن کابل توسعه هنگام کار فعال رک، ارتباط باس بکپلین را مختل کرده و باعث بروز فوری خطای پاریتی CPU و خاموش شدن سیستم میشود.
س: پیوستگی اتصال زمین شاسی بین بیسپلیتهای توسعه متصل از طریق این کابل چگونه حفظ میشود؟
پ: شیلد بافتهشده کلی کابل مستقیماً به پوستههای پشتی فلزی کانکتورها متصل میشود و هنگامی که پیچهای نصب کاملاً سفت شده باشند، شیلد را به زمین فریم بیسپلیت متصل میکند.
راهنمای نصب در محل
- اقدامات حفاظتی برای جداسازی برق: پیش از اتصال یا جدا کردن مجموعه کابلها، برق منبع اصلی هر دو بخش، یعنی بیسپلیت CPU اولیه و تمام بیسپلیتهای توسعه ثانویه، را کاملاً قطع کنید.
- بازرسی و همترازی کانکتور: رابطهای نری و مادگی D-sub 25 پین را از نظر پین خمشده یا آلودگی بررسی کنید و پوسته قالبگیریشده کانکتور را با پورت توسعه روی درپوش انتهایی سمت راست بیسپلیت همتراز کنید.
- محکمسازی مکانیکی: کانکتور را کاملاً درون محل اتصال توسعه بیسپلیت قرار دهید و هر دو پیچ انگشتی ثابت را با دست محکم کنید تا اتصال فیزیکی ایمن شده و پیوستگی اتصال زمین شیلد برقرار شود.
- شعاع خم و محافظ کشش: در طول مسیر کابل حداقل شعاع خم 75 میلیمتر را حفظ کنید تا از وارد شدن تنش به رساناها جلوگیری شود و قالب محافظ کشش کابل، هرگونه کشش مکانیکی را جذب کند.
- مسیریابی برای جداسازی نویز: کابل توسعه را در مسیرهای عبور سیگنال کمولتاژ قرار دهید و حداقل فاصله 30 سانتیمتر را از خطوط برق 230 VAC/480 VAC، خروجیهای درایو فرکانس متغیر و کابلهای موتورهای پرقدرت حفظ کنید.
