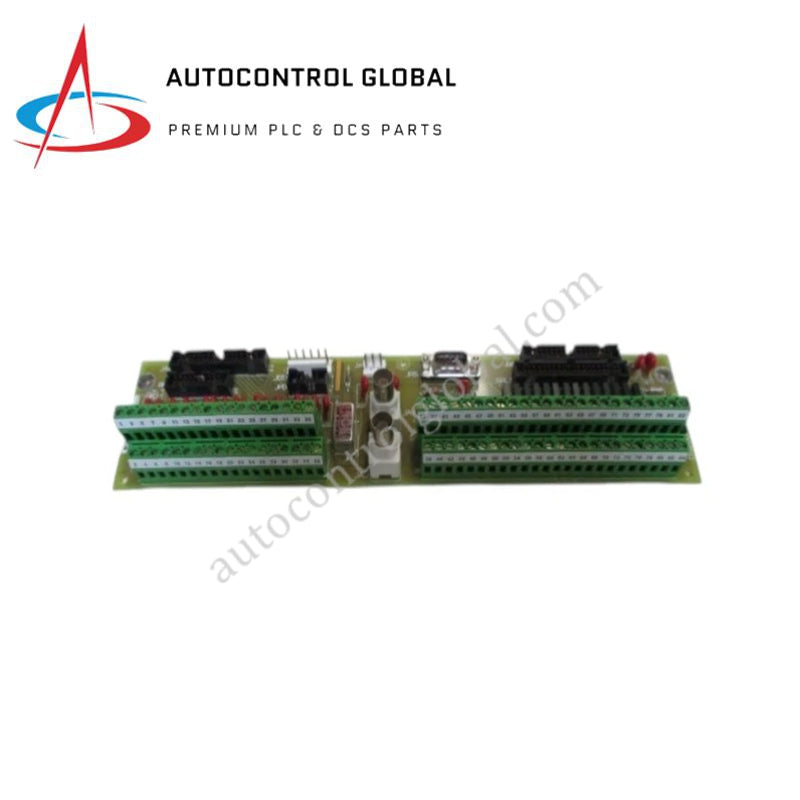

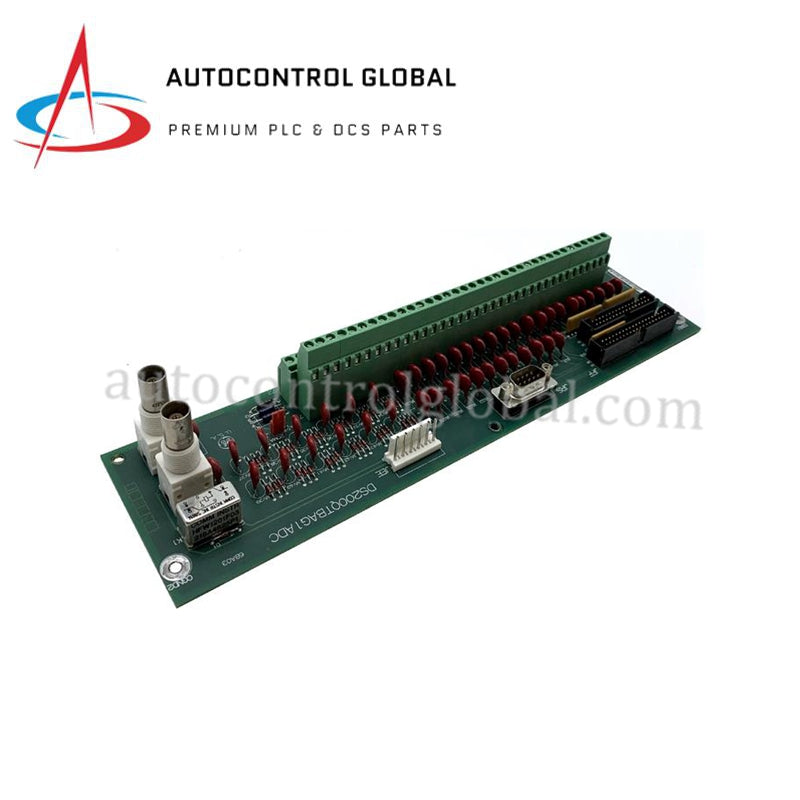

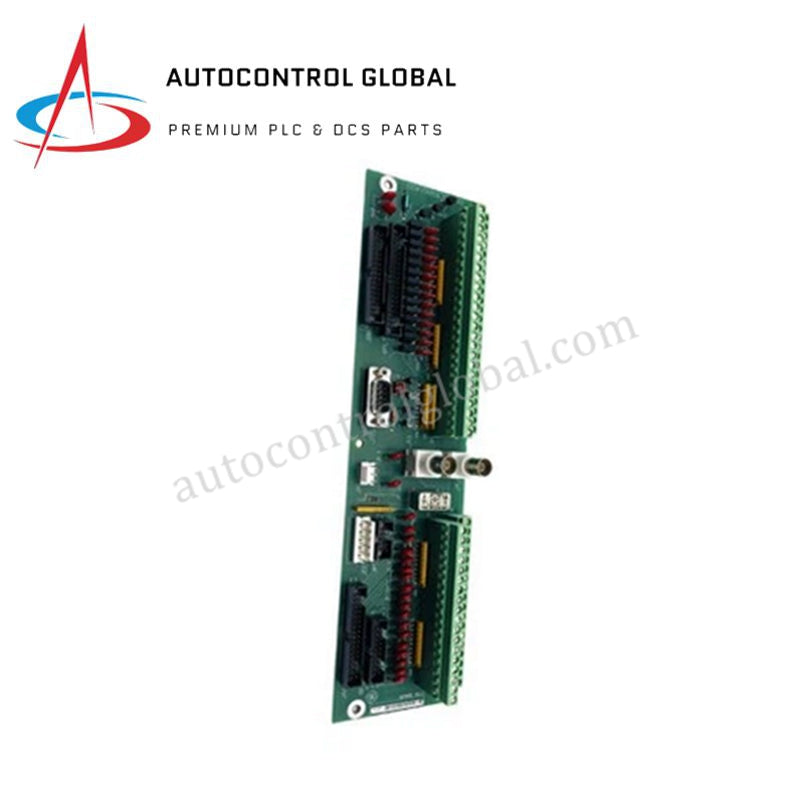

DS200TBQCG1A GE TBQC | ماژول رابط RST LVDT و سروو (کپی)
Manufacturer: GE Fanuc
-
Part Number: DS200CTBAG1A
Condition：New with Original Package
Product Type: شرایط سیگنال صنعتی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مروری بر محصول
برد GE DS200TBQCG1A (TBQC) به عنوان برد اصلی پایان آنالوگ RST برای پلتفرم کنترل توربین Speedtronic™ Mark V عمل میکند. این برد نقاط اتصال فیزیکی ضروری برای ابزار دقیق آنالوگ میدانی حیاتی، از جمله حسگرهای جابجایی LVDT، حلقههای جریان شیر سروو، پروبهای دمای ترموکوپل و فرستندههای فرآیندی استاندارد ۴–۲۰ میلیآمپر را فراهم میکند. با متمرکز کردن این انواع سیگنال پیچیده، برد TBQC مسیر دادههای پاک به بردهای پردازش هسته TCQC را تضمین میکند. این ماژول نقش حیاتی در حفظ حلقههای بازخورد با دقت بالا برای موقعیتیابی شیر سوخت و پایش حرارتی در سیستمهای توربین گاز و بخار ایفا میکند.
وضعیت: ۱۰۰٪ نو و اصل در بستهبندی کارخانهای.
مشخصات فنی
برد DS200TBQCG1A از ترمینالهای پیچ با چگالی بالا و فیلترهای RC یکپارچه برای حفظ خلوص سیگنال در تمام کانالهای آنالوگ استفاده میکند.
| پارامتر | مشخصات |
| سازنده | جنرال الکتریک (GE Vernova) |
| شماره مدل | DS200TBQCG1A / DS200TBQCG1AAA |
| پلتفرم سیستم | Speedtronic™ Mark V |
| نوع محصول | برد پایان آنالوگ (TBQC) |
| سیگنالهای پشتیبانیشده | LVDT، شیرهای سروو، ترموکوپلها، سیگنالهای ۴–۲۰ میلیآمپر |
| پشتیبانی افزونگی | سازگاری کامل با افزونگی سهگانه مدولار (TMR) برای R/S/T |
| شرایط سیگنال | ایزولاسیون گالوانیکی روی برد، فیلترینگ، سرکوب نوسانات |
| اتصالپذیری | هدهای کابل روبانی با چگالی بالا به برد هسته TCQC |
| دمای کاری | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت) |
| وزن | ۱.۱۰ پوند (۰.۵۰ کیلوگرم) |
| ابعاد | ۲۱۵ × ۱۵۴ × ۳۰ میلیمتر |
مزایای مهندسی
-
پشتیبانی چندپروتکلی سیگنال: برد TBQC پروتکلهای متنوع آنالوگ را روی یک بستر مدولار واحد خاتمه میدهد. این برد سیگنالهای میلیولت حساس ترموکوپل را همراه با تحریک/بازخورد فرکانس بالا LVDT مدیریت میکند و نیاز به نوارهای ترمینال تخصصی جداگانه را از بین میبرد و پیچیدگی تابلو را کاهش میدهد.
-
مسیریابی دقیق TMR: این برد به طور خاص برای سیستمهای افزونگی سهگانه مدولار (TMR) طراحی شده و سیگنالهای میدانی را به هستههای کنترل R، S و T ارسال میکند. این معماری موازی به سیستم Mark V اجازه میدهد تا رأیگیری سیگنال در سطح سختافزار را انجام دهد و اطمینان حاصل کند که یک خطا در سنسور یا سیمکشی باعث توقف غیرضروری توربین نشود.
-
شرایط سیگنال با یکپارچگی بالا: سرکوب نوسانات و فیلترهای RC یکپارچه، تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) معمول در محیطهای نیروگاهی را خنثی میکنند. این محافظت تضمین میکند که مبدلهای A/D هسته دادههای پایدار و بدون نویز دریافت کنند که برای کنترل دقیق سوخت و حفاظت در برابر دمای بیش از حد حیاتی است.
-
رابط میدانی مقاوم: این برد دارای ترمینالهای پیچ صنعتی با نگهداری بالا است که در برابر شل شدن ناشی از لرزش توربین مقاومت میکنند. هر نقطه اتصال ترمینال، اتصال الکتریکی مطمئن را فراهم میکند و مسیرهای با مقاومت پایین برای بازخورد حسگرهای ولتاژ پایین حفظ میشود.
-
یکپارچگی بیوقفه با برد هسته: هدهای کابل روبانی استاندارد ارتباط مستقیم با برد هسته ورودی/خروجی آنالوگ DS200TCQCG1A را تسهیل میکنند. این روش کابلکشی ساختاریافته، تداخل الکترومغناطیسی بین مسیرهای سیگنال را به حداقل میرساند و تعویض برد را در زمانهای تعمیر و نگهداری تسریع میکند.
سؤالات متداول
س: آیا DS200TBQCG1A نیاز به کالیبراسیون مستقل دارد؟
ج: خیر. TBQC یک ماژول پایان و شرایط سیگنال است. کالیبراسیون در نرمافزار Mark V Toolbox و برد پردازش هسته TCQC انجام میشود. با این حال، باید همه زمینهای شیلد در بلوکهای ترمینال را بررسی کنید تا از ایجاد حلقههای زمین که میتوانند خوانشهای آنالوگ را مخدوش کنند جلوگیری شود.
س: آیا این برد میتواند همزمان سیگنالهای دیجیتال و آنالوگ را مدیریت کند؟
ج: در حالی که DS200TBQCG1A عمدتاً بر پایان و مدیریت سیگنالهای آنالوگ و ترکیبی (مانند LVDT و سروو) تمرکز دارد، هدف اصلی آن مدیریت دقیق بازخورد متغیر است. برای سیگنالهای دیجیتال گسسته «روشن/خاموش» (کلیدها/رلهها)، مهندسان معمولاً از برد پایان دیجیتال DS200TBQAG1A استفاده میکنند.
س: نشانه اصلی خرابی برد TBQC چیست؟
ج: ممکن است هشدارهای «خرابی سیگنال آنالوگ» یا «رأیگیری ناسازگار» در هستههای R، S و T مشاهده کنید. اگر یک سنسور خاص (مانند LVDT) در رابط کاربری مقادیر ناپایدار نشان دهد اما خود سنسور سالم باشد، معمولاً خرابی در خازنهای فیلتر برد پایان یا هدهای کابل روبانی است.
س: برد TBQC چگونه خروجیهای شیر سروو را مدیریت میکند؟
ج: این برد نقاط پایان فیزیکی جریان محرک ارسالی به شیرهای هیدرولیکی سروو توربین را فراهم میکند. اطمینان میدهد که سیگنالهای محرک از پردازندههای کنترل بدون افت کیفیت به محرکها میرسند که برای تنظیم دقیق جریان سوخت و بخار ضروری است.
