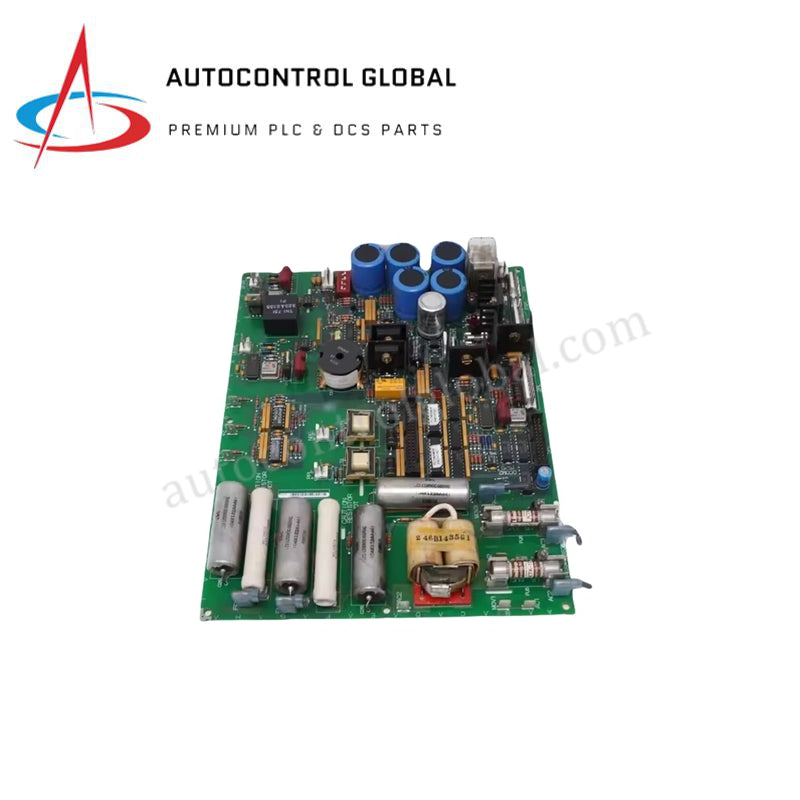

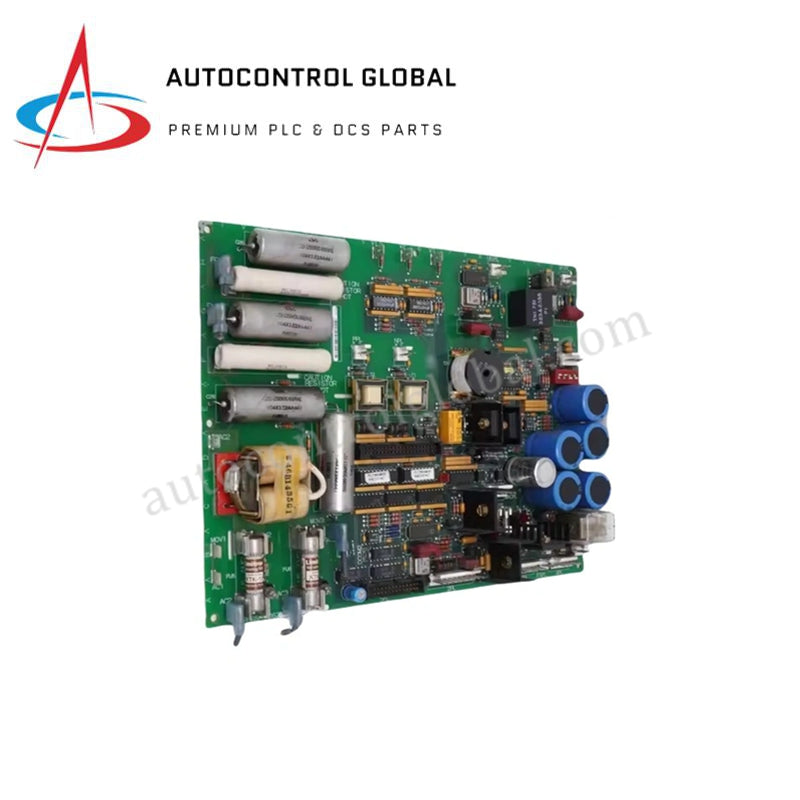

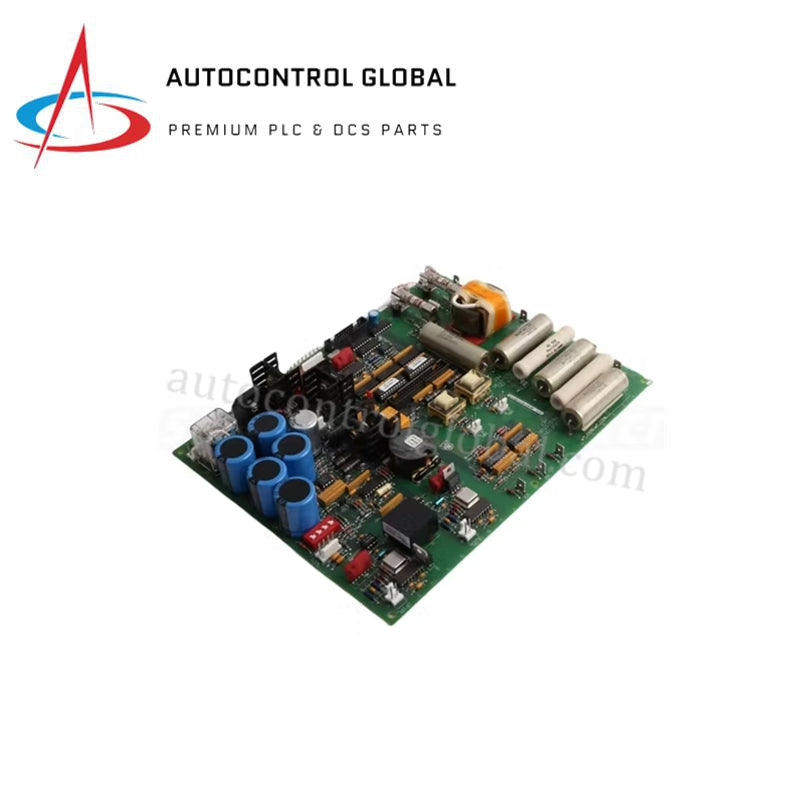

ماژول منبع تغذیه GE DS200SDCIG1AGB برای Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200SDCIG1AGB
Condition：New with Original Package
Product Type: برد منبع تغذیه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
منبع تغذیه DC و برد ابزار دقیق GE DS200SDCIG1AGB Mark V
مدل GE DS200SDCIG1AGB (DS200SDCI، برد منبع تغذیه DC و ابزار دقیق) که برای توزیع توان و آمادهسازی سیگنال حسگرها در پلتفرمهای کنترل توربین Mark V پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
تفکیک پسوند و ماتریس مدل
| مدل پایه | بازنگری عملکردی A | بازنگری عملکردی G | بازنگری طرح |
|---|---|---|---|
| DS200SDCIG1 | A | G | B |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200SDCIG1AGB |
| برند | GE (General Electric) |
| مبدأ | USA |
| وزن | 1.2 kg (2.6 lbs) |
| ابعاد | فرمفاکتور استاندارد PCB در Mark V |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | وابسته به بار backplane |
| مخفف عملکردی | SDCI |
| عملکردهای اصلی | تنظیم توان DC و آمادهسازی سیگنالهای ابزار دقیق |
| حفاظت برد مدار | فیوزهای FU1 تا FU5 بههمراه نشانگرهای LED وضعیت خطا |
| جامپرهای قابل پیکربندی | JP1 (کنترل خروجی MD)، JP2 (زمان قطع کنتاکتور AC)، SW1 (انتخاب بار خط AC) |
| نوع نصب | نصب رک یا قفسهای در کابینتهای درایو/کنترل Mark V |
| توپولوژی رابط | کانکتورهای لبهای و گذرگاه backplane برای توان و ارتباطات قطعی |
| پشتیبانی از تعویض گرم | پشتیبانی نمیشود (پیش از تعویض، ایزولهسازی کامل توان الزامی است) |
| مرجع راهنما | GEI-100173 |
شبکه قطعی backplane و اجرای گذرگاه
این برد توزیع توان محلی و پردازش سیگنال را از طریق رابط گذرگاه backplane مدیریت میکند تا حلقههای کنترل قطعی حفظ شوند. طراحی سختافزاری داخلی، تبدیل پایدار توان را برای مدارهای کنترل حساس تضمین میکند و همزمان بازخورد ابزار دقیق میدانی را به ورودیهای آمادهسازیشده تبدیل میکند. سوئیچ سختافزاری SW1 ویژگیهای بار خط را تنظیم میکند، درحالیکه جامپرهای JP1 و JP2 خروجیهای درایور و تأخیر قطع کنتاکتور را در مجموعه رک میزبان بهینه میکنند.
سؤالات متداول
س: آیا DS200SDCIG1AGB از نصب بهصورت تعویض گرم هنگام کارکرد فعال سیستم پشتیبانی میکند؟
پ: خیر، تعویض گرم پشتیبانی نمیشود. تکنسینها باید پیش از خارجکردن یا تعویض برد، همه منابع توان کابینت درایو یا مجموعه رک را کاملاً ایزوله کنند تا از خطر ایجاد قوس الکتریکی و آسیب به قطعات حساس backplane جلوگیری شود.
س: LEDهای فیوز داخلی چگونه به عیبیابی خطاهای میدانی کمک میکنند؟
پ: این برد دارای LEDهای تشخیصی مرتبط با فیوزهای داخلی FU1 تا FU5 است. روشنشدن LED نشاندهنده سوختن فیوز است و به کارکنان تعمیرات اجازه میدهد خطاهای اضافهجریان را در کانالهای توزیع DC مشخص بهسرعت ایزوله کنند.
س: آیا بازنگریهای سختافزاری هنگام تعویض یک برد DS200SDCI موجود اهمیت دارند؟
پ: بله، اگرچه عملکرد پایه در سراسر سری DS200SDCI یکسان باقی میماند، کد -AGB نشاندهنده بازنگریهای عملکردی A و G بههمراه بازنگری طرح B است. نصابها باید پیش از راهاندازی، مطابقت تنظیمات جامپرهای JP1 و JP2 و سوئیچ SW1 را با پیکربندی ماژول قدیمی بررسی کنند.
راهنمای نصب میدانی
- پیش از خارجکردن یا نصب فیزیکی برد، همه تغذیههای AC و DC متصل به فریم Mark V میزبان را ایزوله کنید.
- برای محافظت از نیمهرساناهای روی برد در برابر تخلیه الکترواستاتیکی، از بند مچی کاملاً زمینشده و متصل به شاسی کابینت استفاده کنید.
- پیش از سفتکردن تجهیزات نصب، از درگیرشدن صحیح همه کانکتورهای لبهای و ریلهای راهنمای برد اطمینان حاصل کنید.
- پیش از اعمال توان، تنظیمات جامپرهای JP1 و JP2 و سوئیچ SW1 را با مستندات پیکربندی سیستم موجود همراستا کنید.
