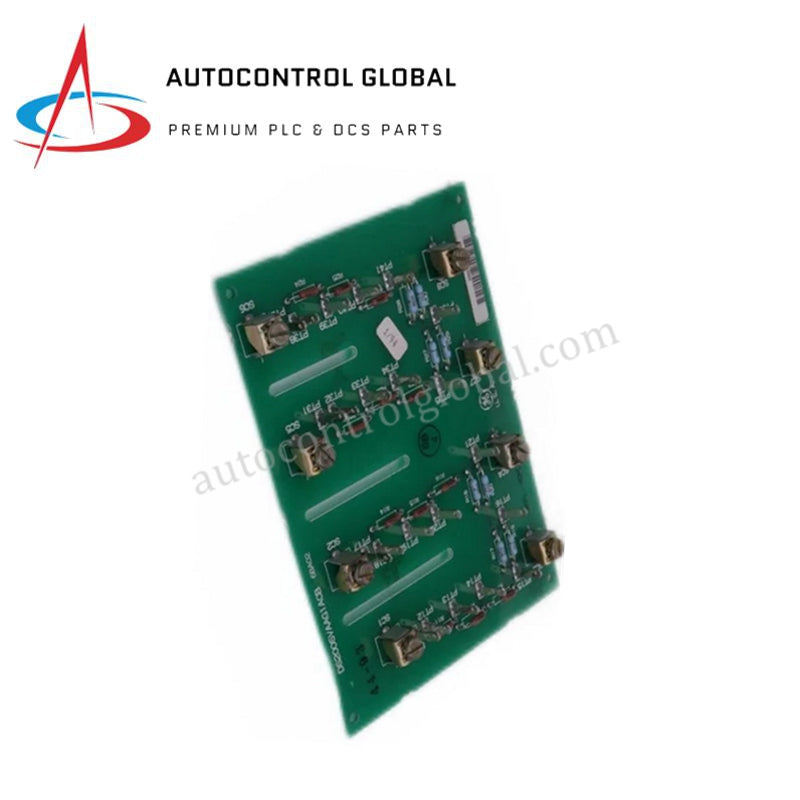

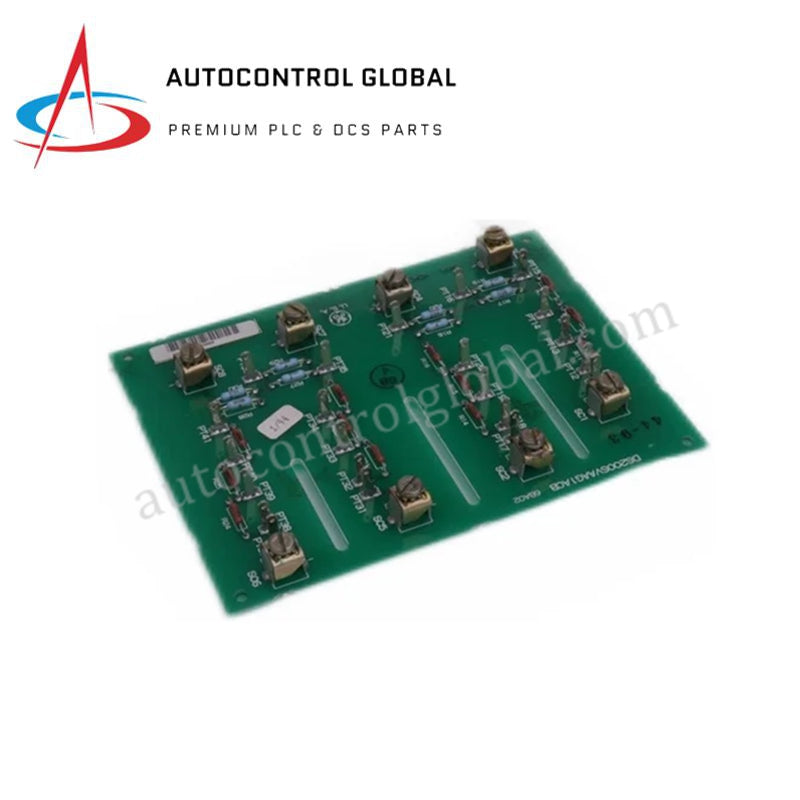

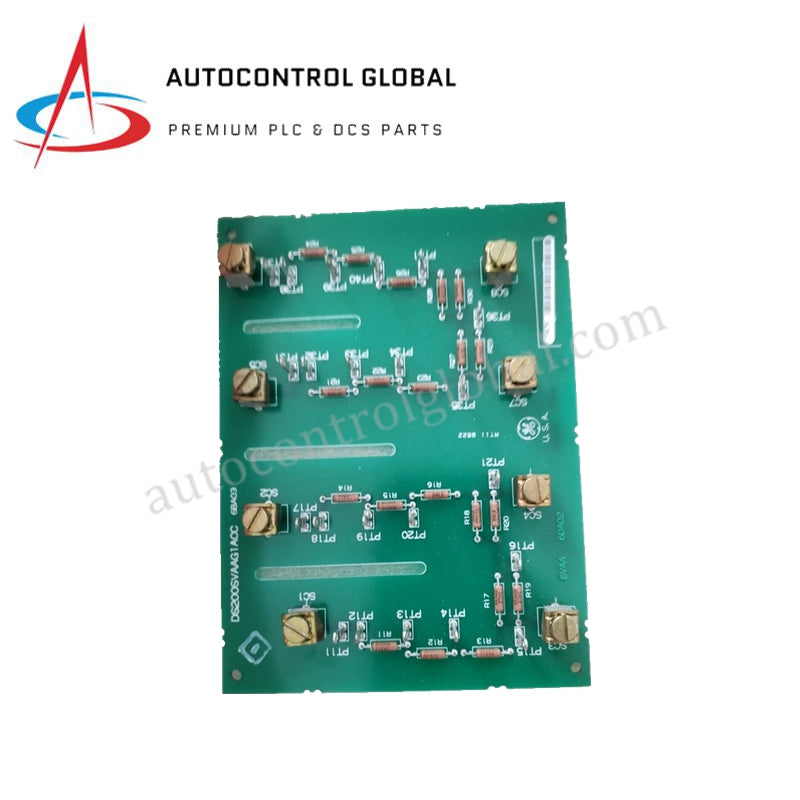

برد تضعیفکننده ولتاژ GE DS200SVAAG1A Speedtronic Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200SVAAG1A
Condition：New with Original Package
Product Type: شرایطدهندههای سیگنال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE DS200SVAAG1A برد تضعیفکننده ولتاژ AC مارک V
GE DS200SVAAG1A که با عنوان برد تضعیفکننده ولتاژ AC DS200SVAAG1A نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای مقیاسبندی و جداسازی گالوانیکی سیگنالهای AC ولتاژبالا در سیستمهای کنترل توربین Speedtronic Mark V عمل میکند. این برد ورودیهای ولتاژ ترمینال ژنراتور و باسبار را به سیگنالهای آنالوگ سطحپایین سازگار با کارتهای ورودی آنالوگ DS200ADCI در مراحل بعدی تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200SVAAG1A |
| برند | GE (General Electric) |
| مبدأ | ایالات متحده |
| وزن | ۰٫۳ تا ۰٫۵ کیلوگرم |
| ابعاد | ۲٫۵ × ۱۰٫۸ × ۱۲٫۷ سانتیمتر |
| دمای کاری | ۰ تا +۶۰ درجه سانتیگراد |
| مصرف برق | تغذیه از طریق بکپلین (+5 VDC و +/-15 VDC) |
| سازگاری سیستم | کنترل توربین Speedtronic Mark V |
| عملکرد | تضعیف ولتاژ AC / آمادهسازی سیگنال |
| نوع سیگنال ورودی | AC ولتاژبالا (ترمینالهای ژنراتور، باسبارها) |
| سیگنال خروجی | ولتاژ AC مقیاسبندیشده (به برد ورودی آنالوگ ADCI) |
| ایزولاسیون | ایزولاسیون گالوانیکی از طریق تقویتکنندههای ایزولاسیون روی برد |
| ترمینالهای فیلد | ۸ ترمینال پیچی (SC1-SC8) بههمراه چندین نقطه آزمون |
| نحوه نصب | شیار استاندارد شاسی VME مارک V |
| دمای نگهداری | −۴۰ تا +۸۵ درجه سانتیگراد |
| رطوبت | ۵٪ تا ۹۵٪ رطوبت نسبی، بدون میعان |
| پوشش برد مدار | پوشش محافظ استاندارد |
| گواهیها | واجد شرایط برای سیستم GE Mark V |
مجوزهای سرعت ارتباط باس بکپلین و اجرای قطعی
DS200SVAAG1A ورودیهای AC خام و ولتاژبالا را مستقیماً در مرز رک، با استفاده از شبکههای مقاومت دقیق و تقویتکنندههای ایزولاسیون، آمادهسازی میکند. این برد با انجام مقیاسبندی سیگنال و جداسازی گالوانیکی بهصورت محلی و پیش از تبدیل آنالوگ به دیجیتال، از نفوذ گذراهای ولتاژبالا به معماری پردازش مرکزی جلوگیری میکند. این آمادهسازی متمرکز سیگنال، یکپارچگی قابلپیشبینی نمونهبرداری آنالوگ را بدون تحمیل بار محاسباتی یا کاهش سرعت ارتباط باس بکپلین میان رکهای کنترلر اصلی حفظ میکند.
پرسشهای متداول
س: DS200SVAAG1A توزیع برق را از شاسی Mark V چگونه مدیریت میکند؟
پ: این ماژول برق عملیاتی خود را مستقیماً از باس بکپلین Mark V دریافت میکند و برای مدارهای منطقی از +5 VDC و برای تقویتکنندههای دقیق ایزولاسیون روی برد از +/-15 VDC استفاده میکند.
س: کدام برد رابط، سیگنالهای خروجی پردازششده توسط DS200SVAAG1A را دریافت میکند؟
پ: این برد ورودیهای AC خام و ولتاژبالا را به سیگنالهای ولتاژ AC سطحپایین تبدیل و مقیاسبندی میکند که بهطور اختصاصی برای ارسال به برد ورودی آنالوگ DS200ADCI کالیبره شدهاند.
س: آیا نقاط آزمون کانالهای منفرد برای بررسیهای تشخیصی میدانی قابل دسترسی هستند؟
پ: بله، سطح برد علاوه بر ۸ اتصال ترمینال فیلد (SC1-SC8)، دارای نقاط آزمون تشخیصی اختصاصی است تا امکان بررسی مستقیم ولتاژ با استفاده از پرابهای مولتیمتر استاندارد فراهم شود.
دستورالعملهای نصب در محل
برد DS200SVAAG1A را با راهنماهای شیار VME تعیینشده در محفظه Mark V همراستا کنید. واحد را محکم به داخل بلغزانید تا کانکتورهای بکپلین کاملاً در جای خود قرار گیرند؛ سپس پیچهای نگهدارنده بالا و پایین را سفت کنید تا نصب مکانیکی مناسب و اتصال بدنه به زمین تضمین شود.
خطوط ورودی AC ولتاژبالا را از ترمینالهای ژنراتور یا باسبارها به ترمینالهای SC1 تا SC8 روی ترمینالبلوک هدایت کنید. اطمینان حاصل کنید سیمکشی سیگنال از کابلهای ریبونی دیجیتال ولتاژپایین فاصله مناسب داشته باشد تا از القای نویز جلوگیری شود. پیش از اتصال هادیها، بررسی کنید همه اتصالات فیلد کاملاً بیبرق شده باشند تا از برقگرفتگی یا آسیب به سختافزار جلوگیری شود.
