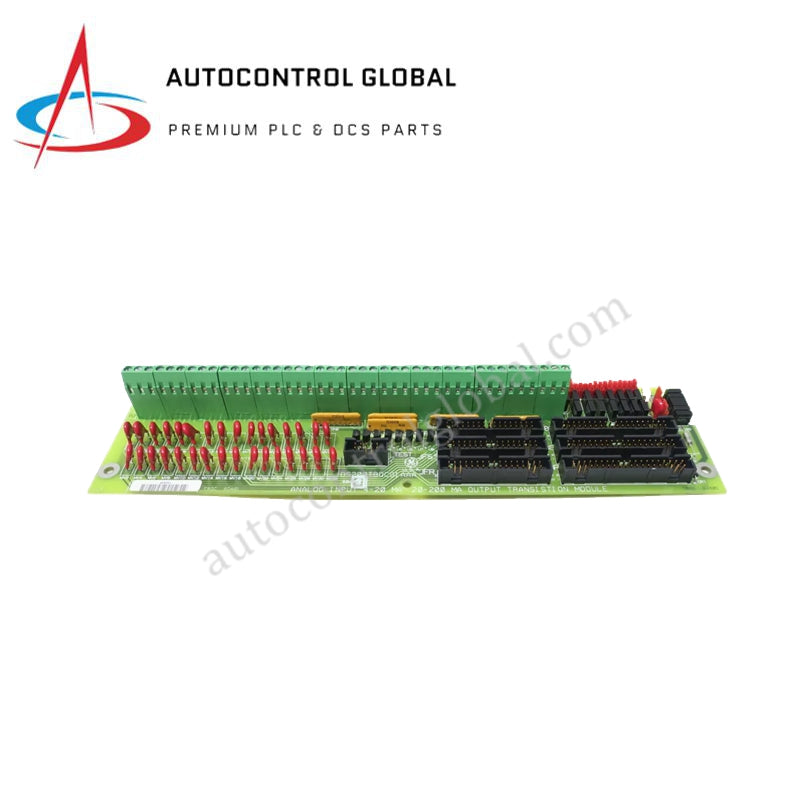

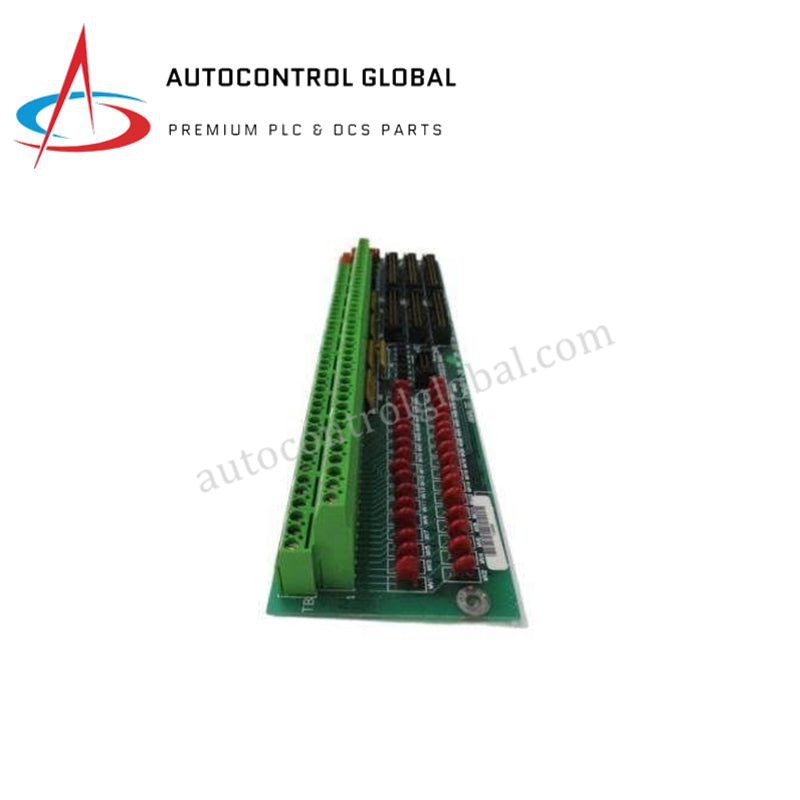

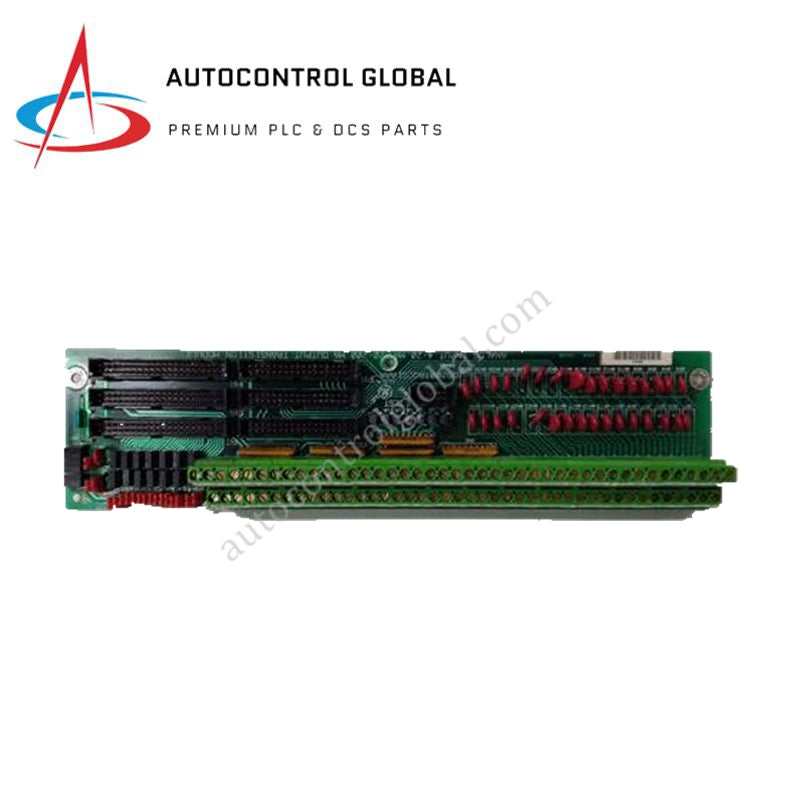

ماژول ترمینال GE DS200TBQCG1AAA Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200TBQCG1AAA
Condition：New with Original Package
Product Type: ماژولهای خاتمه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ترمینیشن ورودی آنالوگ GE DS200TBQCG1AAA Mark V Speedtronic
GE DS200TBQCG1AAA (ماژول ترمینیشن ورودی آنالوگ DS200TBQC) که برای ترمینیشن سیمکشی سیگنالهای میدانی و مسیریابی سیگنال در پلتفرمهای کنترل توربین Mark V Speedtronic پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را در هستههای کنترلی R1، R2 و R3 فراهم میکند.
جزئیات پسوند و ماتریس مدل
| مدل پایه | شناسه عملکردی | شناسه گروه | کد بازبینی |
|---|---|---|---|
| DS200 | TBQC | G1 | AAA |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TBQCG1AAA |
| برند | GE (جنرال الکتریک) |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۱٫۱ کیلوگرم |
| ابعاد | ۳۳۰ × ۲۸۰ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | وابسته به بار بکپلین |
| نوع محصول | ماژول ترمینیشن ورودی آنالوگ (TBQC) |
| سازگاری سیستم | سیستم کنترل Mark V Speedtronic |
| محل نصب هسته | موقعیت ۹ در هستههای R1، R2 و R3 |
| رابطهای ترمینال | چندین ترمینال پیچی مانعدار برای سیمکشی ورودی/خروجی میدانی |
| حفاظت مدار | فیوزهای داخلی همراه با LEDهای وضعیت تشخیصی |
| جامپرهای قابل پیکربندی | کلیدهای جامپر برای تنظیم سیمکشی و انتخاب مقاومت بار خط |
| ولتاژ کاری | ۲۴ ولت DC (از منبع تغذیه سیستم) |
| دمای نگهداری | ۴۰- تا ۸۵+ درجه سانتیگراد |
ویژگیهای ارتباطات قطعی بکپلین و مسیریابی سیگنال
این ماژول دریافت سیگنالهای آنالوگ میدانی و توزیع سیگنالهای گذرگاه بکپلین را در معماری هستههای کنترلی Mark V مدیریت میکند. مسیریابی داخلی ترکها، کوپلینگ نویز پایین میان مبدلهای میدانی ورودی و گذرگاههای پردازش داخلی را حفظ میکند. جامپرهای سختافزاری یکپارچه امکان انتخاب مستقیم مقاومتهای بار مدار و مسیرهای مسیریابی سیگنال را فراهم میکنند و انتقال قطعی دادههای شبکه به پردازندههای کنترل اصلی را حفظ میکنند.
سؤالات متداول
س: آیا DS200TBQCG1AAA از تعویض گرم در حالت روشن بودن برق پشتیبانی میکند؟
پ: خیر، تعویض گرم اکیداً ممنوع است. تکنسینها باید پیش از جدا کردن ترمینالهای پیچی یا خارج کردن برد از قفسه رک Mark V، تمام منابع تغذیه کنترلی ۲۴ ولت DC و مسیرهای تغذیه مبدلهای میدانی را ایزوله کنند.
س: نشانگرهای LED داخلی روی برد DS200TBQCG1AAA چه عملکردی دارند؟
پ: LEDهای تشخیصی داخلی وضعیت مدار و سالم بودن فیوزها را پایش میکنند. روشن یا خاموش بودن LED متناظر با محل فیوز سوخته، وضعیت بصری فوری برای جداسازی خطا فراهم میکند و نیازی به جدا کردن سیمکشی نیست.
س: پیکربندی جامپرها چه تأثیری بر فرایند تعویض این برد ترمینال دارد؟
پ: تعویض برد مستلزم تنظیم دستی تمام جامپرهای DS200TBQCG1AAA جدید مطابق با پیکربندی برد موجود است. قرارگیری نادرست جامپرها مقاومت بار خط و مسیرمسیریابی سیگنال را در رابطهای هسته R1، R2 یا R3 تغییر میدهد.
راهنمای نصب در محل
- پیش از سرویس برد ترمینال، تمام منابع برق کنترلی ۲۴ ولت DC و حلقههای مبدل خارجی را قطع و قفلگذاری کنید.
- برای جلوگیری از تخلیه الکترواستاتیکی هنگام جابهجایی مجموعه برد، بند مچی ارتشده را به بخش فلزی تابلو متصل کنید.
- پیش از آزاد کردن اتصالات ترمینالهای پیچی، همه جفتسیمهای میدانی را برچسبگذاری کنید تا ترمینیشن مجدد هنگام تعویض بهدرستی انجام شود.
- برد را با استفاده از ریلهای راهنمای رک بهطور ایمن نصب کنید و برای حفظ پیوستگی اتصال زمین در سراسر محفظه، همه پیچهای نصب را با گشتاور مناسب سفت کنید.
