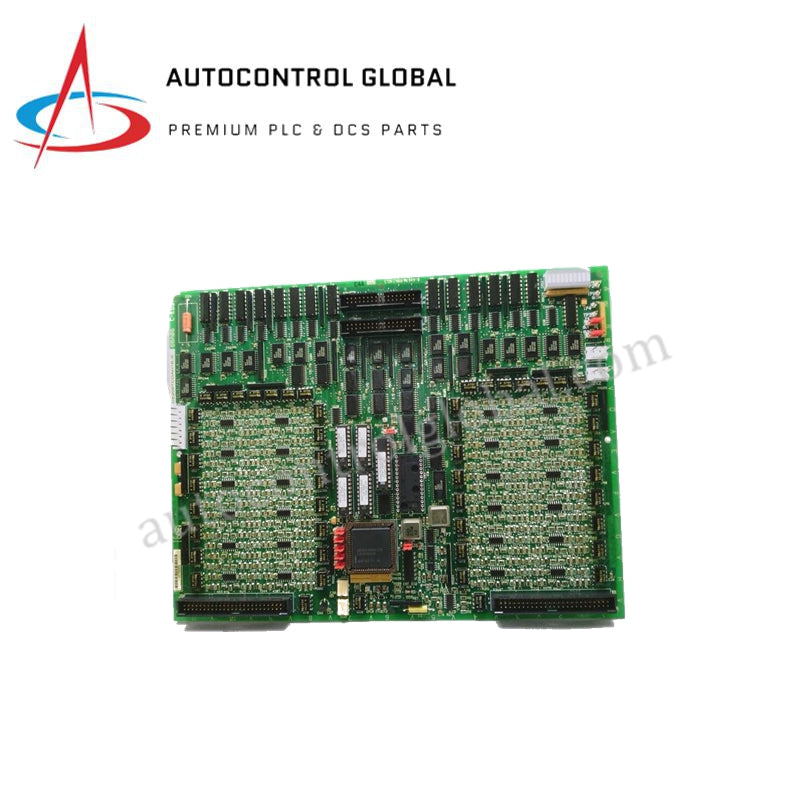

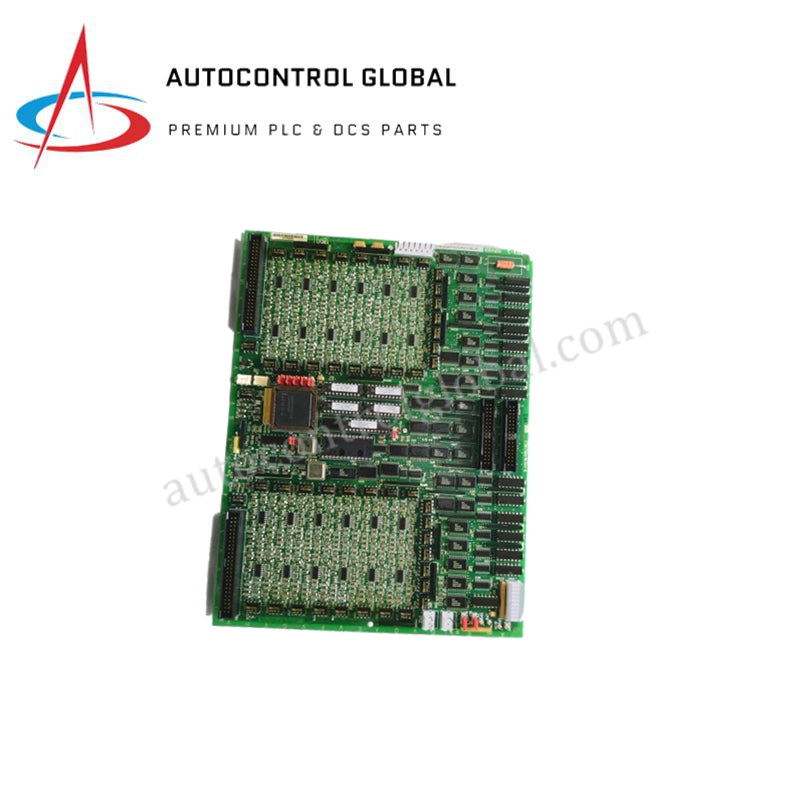

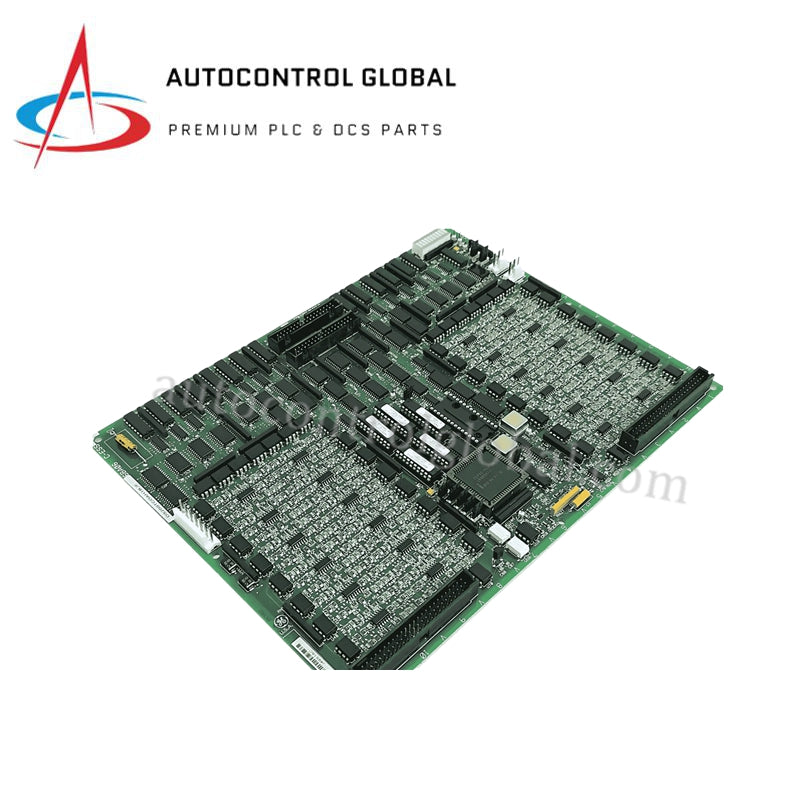

برد پردازشگر ورودی/خروجی دیجیتال GE DS200TCDAH1BJE Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200TCDA H1BJE
Condition：New with Original Package
Product Type: کارتهای ورودی/خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد پردازشگر دیجیتال ورودی/خروجی GE DS200TCDAH1BJE Mark V
GE DS200TCDAH1BJE، که به عنوان DS200TCDAH1B نیز شناخته میشود، برد ورودی/خروجی دیجیتال (TCDA) است که به عنوان یک قطعه سختافزاری اختصاصی برای اتصال کنتاکتهای میدانی، کلیدهای قطع، حسگرها و عملگرها در پلتفرمهای کنترل توربین Mark V Speedtronic عمل میکند. این واحد برای مسیریابی سیگنال دوطرفه پیکربندی شده و فرمانهای دیجیتال گسسته را بین پردازشگر کنترل توربین و ابزارهای میدانی پردازش میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCDAH1BJE |
| برند | جنرال الکتریک (GE) |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.23 کیلوگرم |
| ابعاد | 178 × 101 × 30 میلیمتر |
| دمای کاری | منفی ۲۰ تا مثبت ۶۰ درجه سانتیگراد |
| مصرف برق | تأمین شده از طریق ریلهای ۵ ولت DC، ۲۴ ولت DC و ۱۲۵ ولت DC |
| ورودیهای دیجیتال | ۱۶ کانال ایزوله نوری |
| خروجیهای دیجیتال | ۱۶ کانال ایزوله نوری |
| کانکتورها | ۲ عدد کانکتور ۵۰ پین و ۲ عدد پلاگ ۳ پین |
| ایزولاسیون | ایزولاسیون کانال مبتنی بر اپتوکوپلر |
| حفاظت مدار | پوشش محافظ روی توپولوژی چندلایه PCB |
| پیکربندی | ۸ بلوک جامپر |
| نمایشگرهای بصری | ۱۰ LED وضعیت + ۱ LED ثانویه (CR9) |
معماری کنترل صنعتی و بکپلین
برد مدار چندلایه، ۱۶ کانال ورودی و ۱۶ کانال خروجی را از طریق اپتوکوپلرهای مستقل مسیریابی میکند و پارامترهای جداسازی گالوانیکی را برقرار میسازد که از نفوذ خطاهای ولتاژ بالا در میدان به هسته پردازش مرکزی جلوگیری میکند. طراحی از ۸ بلوک جامپر دستی برای تنظیم پیکربندیهای مقیاسبندی سختافزار در کاربردهای مختلف حلقه توربین استفاده میکند. برای حفظ اجرای قطعی، انتقال دادهها با پردازشگرهای میزبان در سراسر باس بکپلین همگامسازی میشود، در حالی که سازگاری با حافظه فلش فریمورک تعبیهشده تضمین میکند که با زیررکهای قدیمی Mark V در هنگام تعویض قطعات هماهنگ باشد.
سؤالات متداول
س: سطح بازنگری چگونه بر سازگاری هنگام جایگزینی بردهای قدیمی تأثیر میگذارد؟
ج: پسوند H1BJE نشاندهنده سطح بازنگری خاص این نسخه TCDA است که با مجموعههای قبلی H1 سازگار است و امکان جایگزینی بدون تغییر مکانیک بکپلین را فراهم میکند.
س: وضعیت عملکرد LEDهای تشخیصی روی برد چگونه است؟
ج: بلوک تشخیصی ۱۰ LED و LED جانبی (CR9) وضعیتهای منطقی ورودی/خروجی و توزیع توان داخلی برد را به صورت بصری و در زمان واقعی نمایش میدهند تا عیبیابی فیزیکی فوری ممکن شود.
س: آیا این برد برای نصب در حالت روشن در رک فعال Mark V مناسب است؟
ج: خیر، تعویض داغ پشتیبانی نمیشود. تکنسینها باید قبل از خارج کردن برد، مراحل قفلگذاری/برچسبگذاری (LOTO) را به درستی انجام داده و تمام ریلهای ۵ ولت DC، ۲۴ ولت DC و ۱۲۵ ولت DC را ایزوله کنند.
راهنمای نصب در محل
- تمام الکتریسیته ساکن بدن را تخلیه کرده و از اتصال صحیح بند مچ الکترواستاتیک (ESD) اطمینان حاصل کنید قبل از لمس سطح پوشش محافظ PCB.
- برد را محکم روی پایههای کابینت نصب کنید و مطمئن شوید که تمام پیچهای نصب ساختاری برای ایجاد زمین فیزیکی درگیر شدهاند.
- هر دو کابل روبان ۵۰ پین را به طور کامل در کانکتورهای هدر قرار دهید و اطمینان حاصل کنید که قفلهای گوشهای برای جلوگیری از اتصال شل قفل شدهاند.
- قبل از اعمال ولتاژ منطقی به پنل، محل فیزیکی هر ۸ بلوک جامپر را با نمودار سیمکشی مهندسی بررسی کنید.
