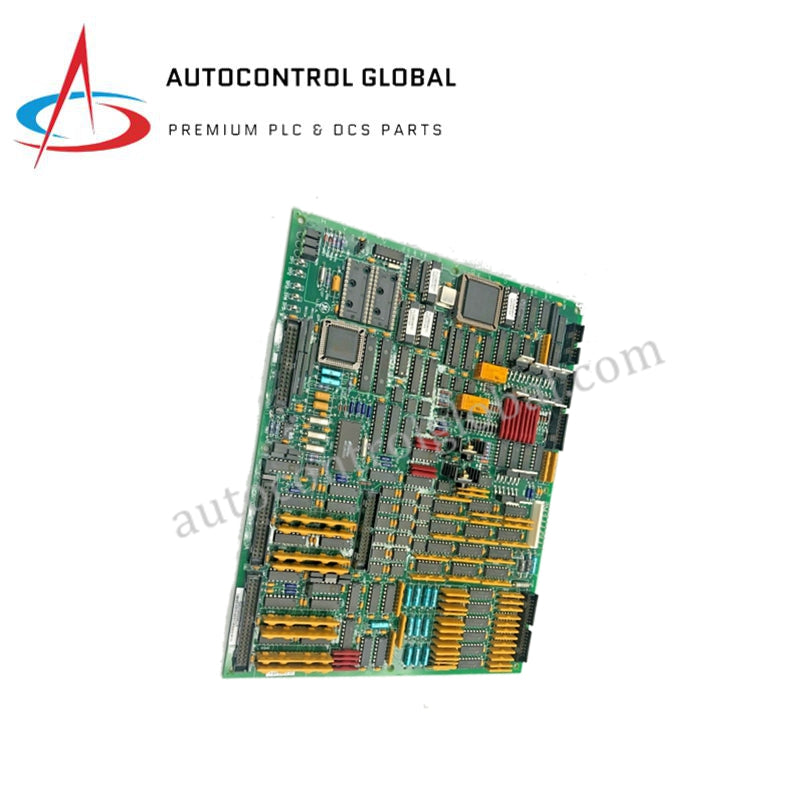

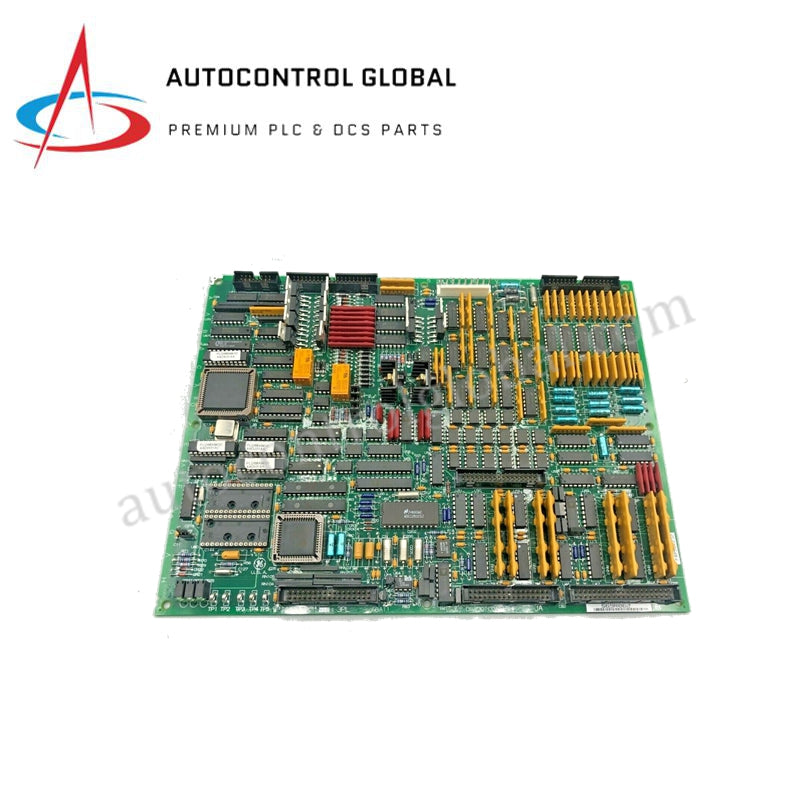

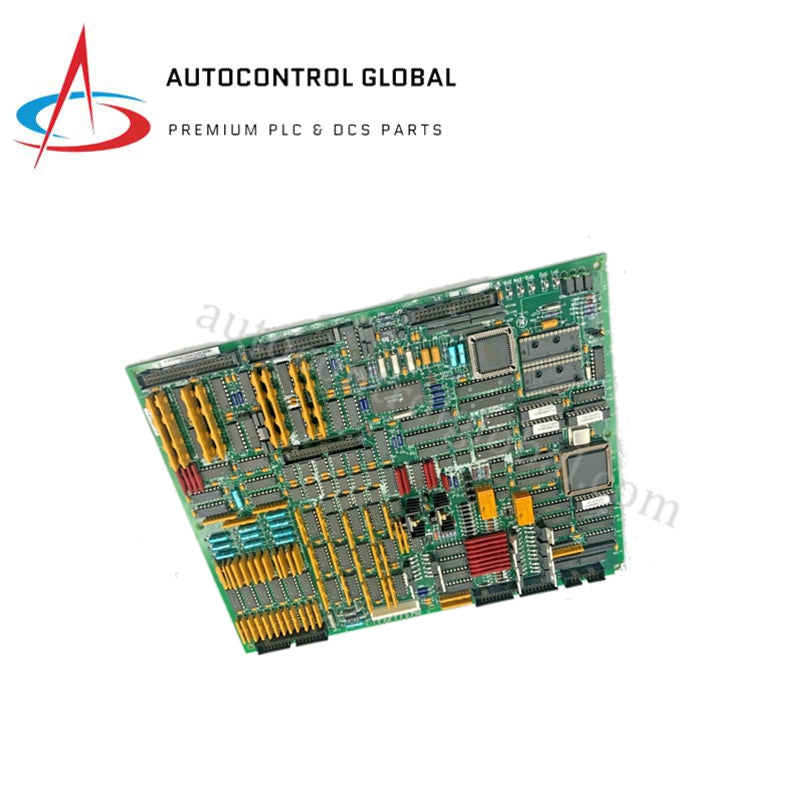

برد ورودی/خروجی آنالوگ معمولی GE DS200TCQAG1BB Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200TCQAG1BB
Condition：New with Original Package
Product Type: بردهای ورودی/خروجی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد ورودی/خروجی آنالوگ مشترک GE DS200TCQAG1BB Mark V
GE DS200TCQAG1BB که بهعنوان DS200TCQAG1B نیز شناخته میشود، یک قطعه سختافزاری اختصاصی برای تنظیم سیگنالهای آنالوگ در پلتفرمهای کنترل توربین Mark V Speedtronic است. این سختافزار برای مسیریابی سیگنالهای ولتاژ و جریان بین حسگرهای میدانی و پردازندههای کنترل پیکربندی شده و تداوم فنی در سیستمهای قدیمی را حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCQAG1BB (پایه: DS200TCQAG1B) |
| برند | GE |
| ساخت | چین |
| وزن | 0.25 کیلوگرم |
| ابعاد | 178 × 101 × 30 میلیمتر |
| دمای کاری | منفی 20 تا مثبت 60 درجه سانتیگراد |
| مصرف برق | نیاز به منبع تغذیه منطقی 5 ولت DC |
| نوع سیگنالها | +/-5 ولت، +/-10 ولت، 4-20 میلیآمپر |
| نوع ایزولاسیون | اپتوکوپلر و ایزولاسیون گالوانیک |
| دمای نگهداری | منفی 40 تا مثبت 85 درجه سانتیگراد |
| محافظت PCB | پوشش محافظ همگن (Conformal coating) |
| سختافزار پیکربندی | جامپرهای داخلی برای مقیاسبندی و تنظیم |
| سطح بازنگری | G1BB (سازگار با نسخههای قبلی G1) |
معماری کنترل صنعتی و بکپلین
این مجموعه شامل یک توپولوژی چندلایه داخلی PCB است که برای حفظ سرعت ارتباط باس بکپلین و تضمین سازگاری دقیق فریمور فلش در زیرقفسههای قدیمی پیکربندی شده است. کانالهای ایزولاسیون اپتوکوپلر مدارهای ورودی و خروجی آنالوگ مجزا را از هم جدا میکنند تا تداخل القایی و انتشار نویز حالت مشترک بین پردازنده مرکزی و زیرساخت میدانی را حذف کنند. جامپرهای پیکربندی روی برد امکان مقیاسبندی دستی سختافزار برای تطبیق کانالها بین ولتاژ و جریان استاندارد را فراهم میکنند، در حالی که ساختارهای LED تشخیصی وضعیت توان و حلقه ارتباطی را بهصورت فیزیکی و مستقیم نمایش میدهند.
سؤالات متداول
س: سطح بازنگری G1BB چگونه بر سازگاری سیستمهای موجود در پنل Mark V تأثیر میگذارد؟
ج: علامت G1BB نشاندهنده بهروزرسانی طراحی افزایشی است که کاملاً با بردهای پایه G1 قبلی سازگار است و نیازی به تغییرات ساختاری در مجموعه ترمینالها ندارد.
س: آیا این کارت ورودی/خروجی آنالوگ مشترک در حین عملیات فعال توربین قابل تعویض داغ است؟
ج: خیر، نصب زنده ممنوع است. منبع تغذیه منطقی 5 ولت DC و حلقههای میدانی خارجی باید کاملاً ایزوله شوند قبل از خارج کردن واحد تا از خرابی باس داده یا آسیب فیزیکی به برد جلوگیری شود.
س: چه نشانگرهای فیزیکی وضعیت مدارهای ایزولاسیون یکپارچه را تأیید میکنند؟
ج: LEDهای تشخیصی روی برد وضعیت خط را بهصورت لحظهای ثبت میکنند و برای نشان دادن تأمین توان صحیح و سلامت سختافزار بهطور مستقیم روی سطح کارت روشن میشوند.
راهنمای نصب در محل
- تمام ورودیهای اصلی برق را قطع کرده و اطمینان حاصل کنید که شاسی پنل میزبان کاملاً بدون برق است قبل از خارج کردن سختافزار.
- قبل از خارج کردن کارت از بستهبندی محافظ، از یک بند مچ دست تخلیه الکترواستاتیک (ESD) که به ریل زمین کابینت متصل شده استفاده کنید.
- چیدمان فیزیکی جامپرهای پیکربندی روی مجموعه جدید G1BB را دقیقاً مطابق با موقعیتهای ماژول فعال جایگزین تنظیم کنید.
- کانکتورهای لبه کارت را بهصورت مستقیم در ریلهای راهنمای شکاف وارد کرده و بهطور یکنواخت فشار دهید تا نقاط قفل بهطور کامل در بلوک جفتشونده بکپلین قرار گیرند.
