رله حفاظت دیجیتال کنترلر چندخطی بای GE F650BACF1G0HI

  • Manufacturer: GE Fanuc

  • Part Number: F650BACF1G0HI

  • Condition:New with Original Package

  • Product Type: رله‌های حفاظتی دیجیتال

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

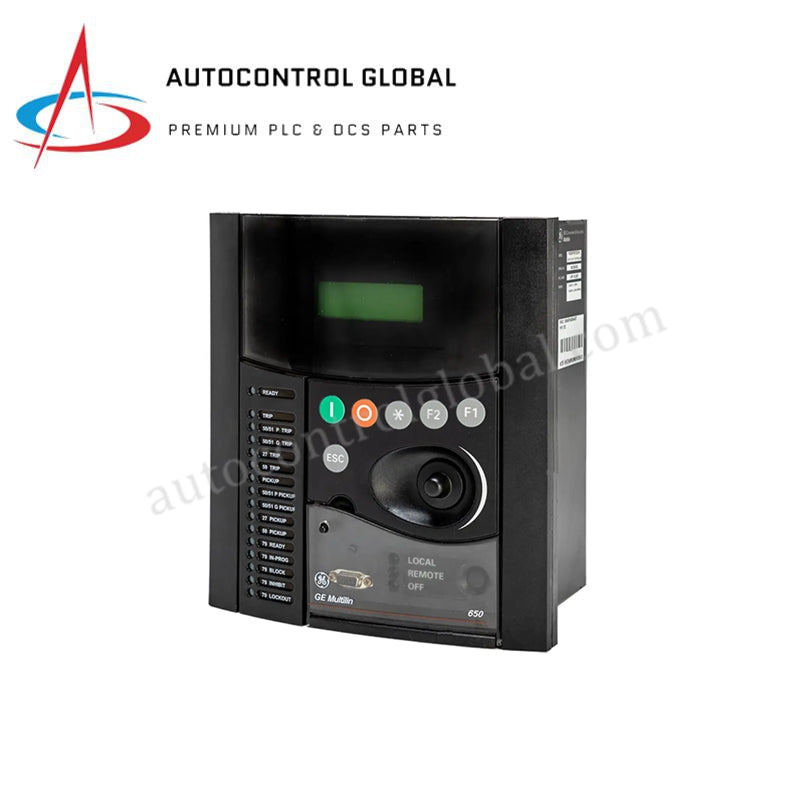

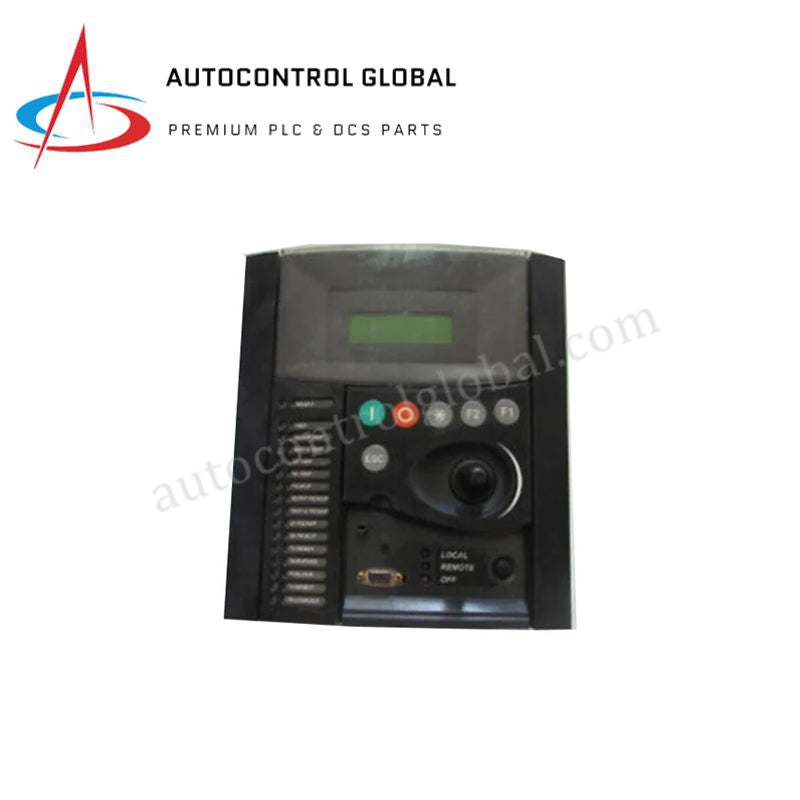

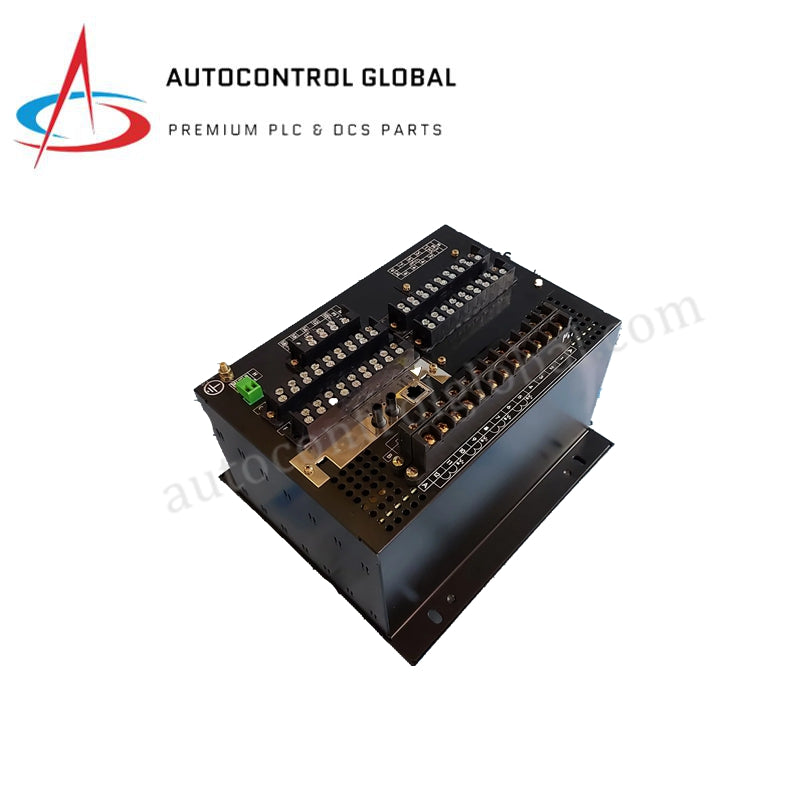

رله حفاظتی دیجیتال GE Multilin F650BACF1G0HI و کنترل‌کننده بی F650

GE Multilin F650BACF1G0HI که با نام رله حفاظتی دیجیتال F650 نیز در فهرست محصولات ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای حفاظت فیدر و کنترل بریکر در شبکه‌های پست توزیع عمل می‌کند. این واحد سیگنال‌های جریان و ولتاژ را به‌همراه ورودی‌های دیجیتال گسسته پردازش می‌کند تا روال‌های حفاظتی خودکار، اینترلاک بریکر و پایش لحظه‌ای بی را اجرا کند.

تجزیه پسوند و ماتریس مدل

کد کاتالوگ، مجموعه سخت‌افزاری و پیکربندی کارت‌های مشخص را تعیین می‌کند:

  • F650: سری محصول پایه برای پلتفرم حفاظت فیدر و کنترل‌کننده بی.
  • B: گزینه‌های رابط نمایشگر پایه.
  • A: برد ارتباط سریال RS-485 پشتیبان در قسمت پشتی، نسخه ۱.
  • C: گزینه پیکربندی ارتباطی (یا گونه دارای رابط اترنت).
  • F1: پیکربندی برد ورودی/خروجی شکاف F با ۱۶ ورودی دیجیتال و ۸ خروجی رله.
  • G0: شکاف G بدون برد ورودی/خروجی (هیچ).
  • HI: منبع تغذیه کمکی ولتاژ بالا (محدوده کاری 110–250 VDC / 120–230 VAC).

مشخصات سخت‌افزاری

پارامتر مشخصات
مدل F650BACF1G0HI
برند GE Multilin
مبدأ USA
وزن 3.5 kg (وزن حمل: 6.0 kg)
ابعاد 220 x 180 x 200 mm
دمای کاری -40 deg C تا +70 deg C
مصرف توان 110–250 VDC / 120–230 VAC (گزینه HI)
عناصر حفاظتی 50/51, 50N/51N, 50BF, 27/59, 81U/O, 79, بررسی سنکرونیزم
تراکم ورودی/خروجی دیجیتال ۱۶ ورودی دیجیتال، ۸ خروجی (شکاف F)
رابط‌های سریال RS-485 پشتیبان
پروتکل‌های شبکه Modbus RTU/TCP, DNP3 Level 2, IEC 60870-5-104, IEC 61850
همگام‌سازی زمانی SNTP, IRIG-B
نحوه نصب نصب هم‌سطح روی پنل

سازگاری فلش میان‌افزار و اجرای شبکه بک‌پلین

GE Multilin F650BACF1G0HI برای مدیریت پردازش لحظه‌ای ورودی/خروجی و اجرای منطق تریپ، به سرعت ارتباط گذرگاه بک‌پلین داخلی متکی است. سازگاری فلش میان‌افزار از طریق مجموعه نرم‌افزاری EnerVista به مهندسان سیستم اجازه می‌دهد الگوریتم‌های به‌روزشده رله و پشته‌های ارتباطی را بدون تعویض ماژول‌های سخت‌افزاری مستقر کنند. اسکن ورودی/خروجی پرتراکم در سراسر شکاف F به‌صورت قطعی انجام می‌شود و به‌روزرسانی‌های وضعیت زیر میلی‌ثانیه را برای واحد پردازش اصلی فراهم می‌کند. کنترل‌کننده‌های یکپارچه ارتباط اترنت و سریال، درخواست‌های شبکه (IEC 61850، Modbus، DNP3) را روی گذرگاه‌های سخت‌افزاری اختصاصی پردازش می‌کنند و مانع از آن می‌شوند که ترافیک سنگین شبکه، سیگنال‌های تریپ حفاظتی را به تأخیر بیندازد.

سؤالات متداول

س: سازگاری فلش میان‌افزار در هنگام ارتقا چه تأثیری بر پشتیبان‌گیری پیکربندی رله دارد؟

ج: پیش از آغاز ارتقای فلش میان‌افزار، فایل تنظیمات موجود را با استفاده از EnerVista F650 Setup بارگذاری کنید. ارتقای حافظه فلش میان‌افزار داخلی، ثابت‌های کالیبراسیون را حفظ می‌کند؛ اما جدول‌های تنظیمات باید پس از فلش در مقایسه با فایل اصلی سیستم دوباره بررسی شوند.

س: چه محدودیت‌هایی برای ورودی توان در گزینه ولتاژ کمکی HI اعمال می‌شود؟

ج: ماژول منبع تغذیه HI ورودی پیوسته 88 تا 300 VDC یا 96 تا 250 VAC را می‌پذیرد. جهش‌ها یا افت‌های ولتاژ در این باندهای پیوسته، ولتاژهای تغذیه پردازنده داخلی یا آستانه‌های حس‌کردن ورودی دیجیتال را مختل نمی‌کنند.

س: آیا می‌توان یک کارت توسعه ورودی/خروجی اضافی را در محل و در شکاف G نصب کرد؟

ج: در صورتی که نسخه بک‌پلین شاسی پشتیبانی کند، شکاف G می‌تواند ماژول‌های توسعه کارخانه‌ای یا میدانی را در خود جای دهد. دستگاه را خاموش کنید، صفحه خالی شکاف G را بیرون بکشید، ماژول توسعه را در ریل‌های راهنمای بک‌پلین وارد کنید و پرچم‌های پیکربندی سخت‌افزار را از طریق نرم‌افزار راه‌اندازی به‌روزرسانی کنید.

راهنمای نصب در محل

دستگاه را با استفاده از بست‌های نصب جانبی، به‌طور محکم در برش پنل نصب کنید و بست‌ها را به‌صورت یکنواخت سفت کنید تا قاب جلویی به سطح پنل آب‌بندی شود. یک سیم زمین مسی اختصاصی با امپدانس پایین (حداقل 4 mm sq) از پیچ اتصال زمین شاسی در قسمت پشتی، مستقیماً به شینه زمین پست بکشید تا گذراهای الکتریکی فرکانس بالا تخلیه شوند.

خطوط ارتباطی (RS-485 و Ethernet) را از مسیرهای مجرای اختصاصی و زمین‌شده، دور از مدارهای کنترل ولتاژ بالا و هادی‌های توان اصلی عبور دهید. برای جلوگیری از کوپل نویز القایی، حداقل 30 cm فاصله بین خطوط سیگنال و کابل‌های برق AC حفظ کنید. اطمینان حاصل کنید که همه مدارهای ثانویه CT پیش از اتصال به ترمینال‌های رله، از بلوک‌های اتصال کوتاه خارجی عبور کنند. همه پیچ‌های ترمینال را با گشتاور توصیه‌شده سازنده سفت کنید تا در شرایط ارتعاش صنعتی، اتصال الکتریکی مطمئن برقرار بماند.
