ماژول منبع تغذیه توسعهیافته GE Fanuc IC200PWR002G
Manufacturer: GE Fanuc
-
Part Number: IC200PWR002G
Condition：New with Original Package
Product Type: ماژولهای منبع تغذیه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

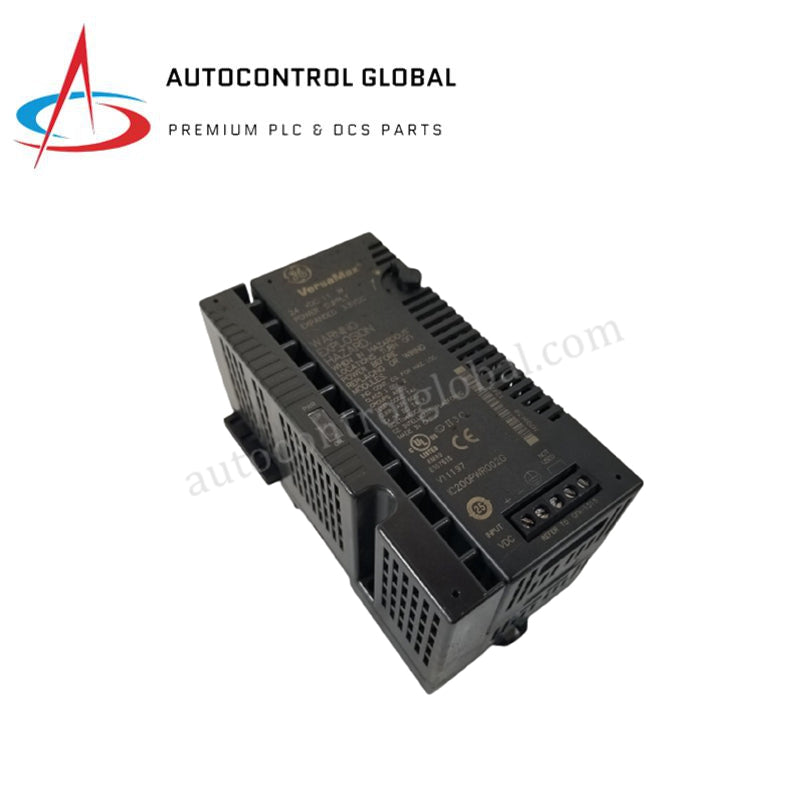

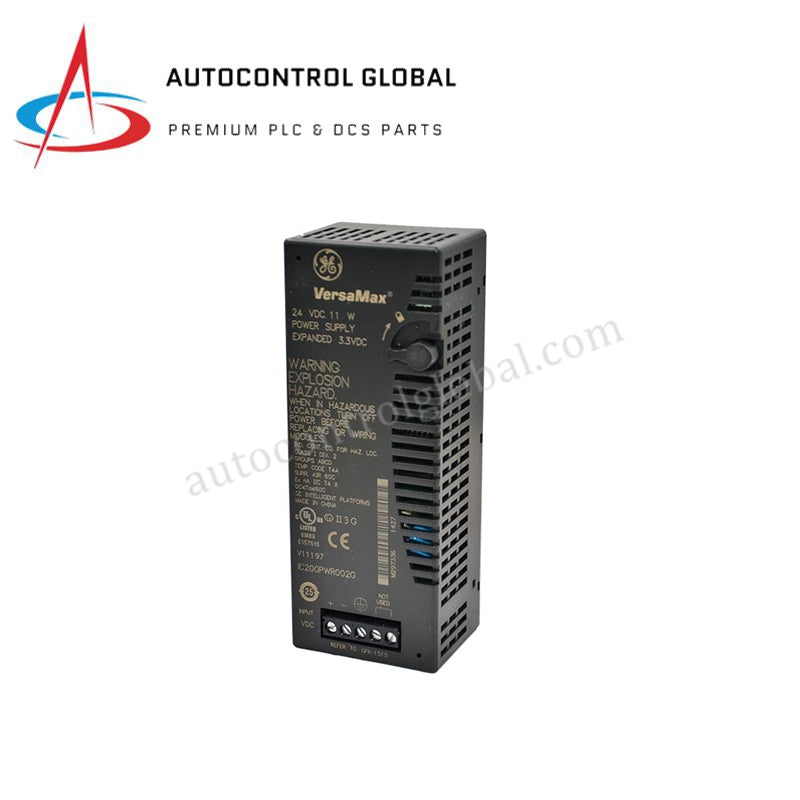

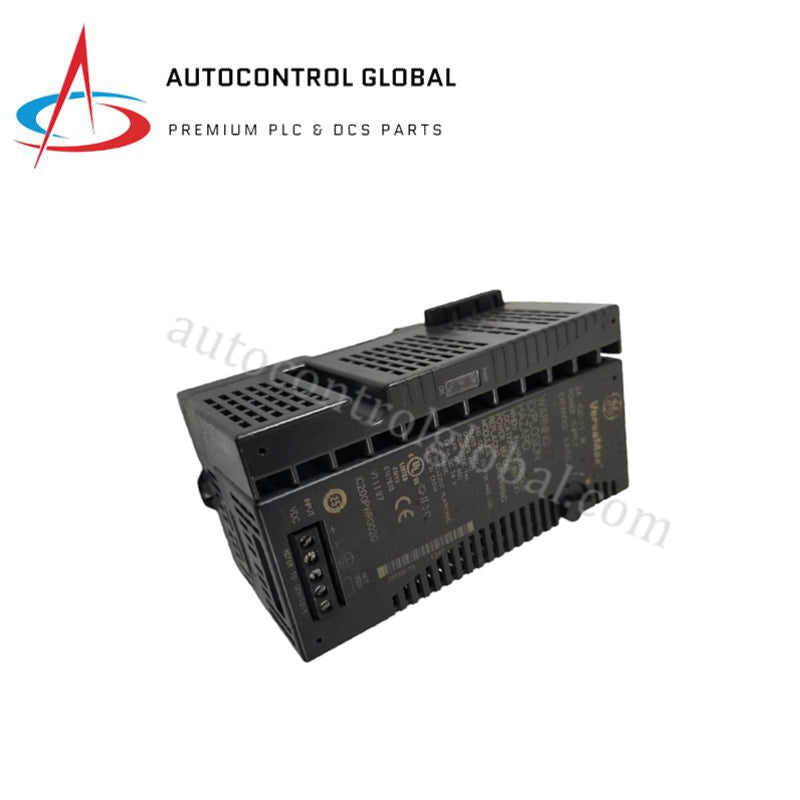

ماژول منبع تغذیه توسعهیافته GE IC200PWR002G VersaMax
ماژول GE IC200PWR002G (IC200PWR002، ماژول منبع تغذیه توسعهیافته VersaMax) که برای توزیع توان منطقی باس پشتی در شبکههای PLC وِرسامکس پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200PWR002G |
| برند | GE Fanuc |
| مبدأ | USA |
| وزن | 0.12 kg (وزن هنگام ارسال 2.0 kg) |
| ابعاد | 49 mm W x 133.4 mm H x 39 mm D |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | توان ورودی 11 W |
| محدوده ولتاژ ورودی | 18 تا 30 VDC (مقدار نامی 24 VDC) |
| ولتاژ خروجی | منبع باس پشتی 3.3 VDC و 5 VDC |
| حداکثر جریان خروجی کل | حداکثر 1.5 A |
| جریان خروجی 3.3V | حداکثر 0.25 A (بسته به پیکربندی بار، تا 1.0 A) |
| جریان خروجی 5V | 1.5 A منهای جریان مصرفی خروجی 3.3V |
| جریان هجومی | 20 A در 24 VDC (6 ms)، 25 A در 30 VDC (6 ms) |
| زمان نگهداری | 10 ms |
| ایزولاسیون | 250 VAC پیوسته؛ 1500 VAC بهمدت 1 min (بین فیلد و منطق/زمین فریم) |
| نحوه نصب | ریل DIN یا نصب روی پنل با استفاده از کریر توسعه |
| ویژگیهای حفاظتی | اتصال کوتاه، اضافهبار، پلاریته معکوس |
| نشانگرهای وضعیت | 1 LED سبز PWR |
| ترمینال | 5 ترمینال پیچی گیرهای (DC+، DC-، GND، 2 ترمینال بدون استفاده) |
| رطوبت | 5% تا 95% (بدون چگالش) |
| گواهیها | UL، CE، CSA، Class I Div 2 Groups A-D، Class 1 Zone 2 |
سرعت ارتباط باس پشتی و معماری سیستم
ماژول IC200PWR002G مستقیماً با معماری باس پشتی VersaMax یکپارچه میشود و تضمین میکند که ریلهای ولتاژ تنظیمشده، توان تمام ماژولهای متصل CPU، NIU و I/O محلی را بدون افت ولتاژ تأمین کنند. برای حفظ سرعت ارتباط قطعی در رکهای توسعهیافته، هرگاه بودجه جریان باس پشتی از ظرفیت محلی فراتر رود، منابع تقویتی را در محل مناسب نصب کنید. همچنین، این واحد از عملیات تعویض گرم در حین وضعیت اجرای پیوسته سیستم پشتیبانی میکند و سازگاری فلش firmware را در پلتفرمهای قدیمی و جدید VersaMax حفظ میکند.
سؤالات متداول
س: بودجه جریان خروجی کل 1.5 A چگونه بین ریلهای 3.3 VDC و 5 VDC تقسیم میشود؟
پ: جریان خروجی ترکیبی کل نباید از 1.5 A بیشتر شود. ظرفیت جریان ریل 5 VDC برابر است با 1.5 A منهای جریان مصرفی ریل 3.3 VDC.
س: آیا ماژول IC200PWR002G از تعویض گرم در حین کار فعال پشتیبانی میکند؟
پ: بله. این ماژول قابلیت یکپارچه تعویض گرم را دارد و امکان جایگزینی در محل را بدون نیاز به خاموش کردن سیستم یا ایزولهسازی توان کریرهای مجاور باس پشتی فراهم میکند.
س: الزامات دقیق اتصال زمین برای ترمینالهای ورودی DC چیست؟
پ: ترمینال DC- باید مستقیماً به زمین حفاظتی فریم متصل شود. پیکربندیهای تغذیه شناور تأیید نمیشوند، زیرا آزمون ایزولاسیون تکنقطهای، رابط بین فیلد و منطق را برای 1500 VAC بهمدت 1 دقیقه ارزیابی میکند.
راهنمای نصب در محل
واحد را روی ریل استاندارد 35 mm DIN یا پایه پنلی نصب کنید. تمام اتصالات توان 24 VDC را با استفاده از ترمینال پیچی گیرهای 5 نقطهای محکم کنید و مطمئن شوید که DC- مستقیماً به زمین فریم کابینت متصل است. برای امکان خنککاری طبیعی از طریق همرفت در سراسر محفظه، فاصله مناسب را حفظ کنید و اطمینان یابید که بار جریان کل باس پشتی ماژولهای I/O پاییندست، کمتر از حداکثر ظرفیت خروجی 1.5 A باقی میماند.
