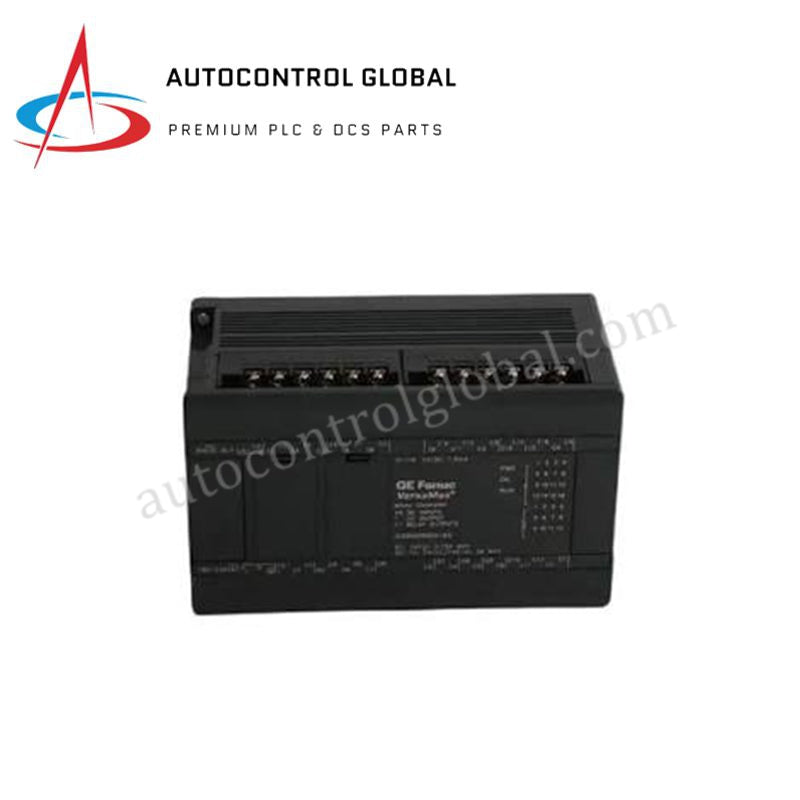

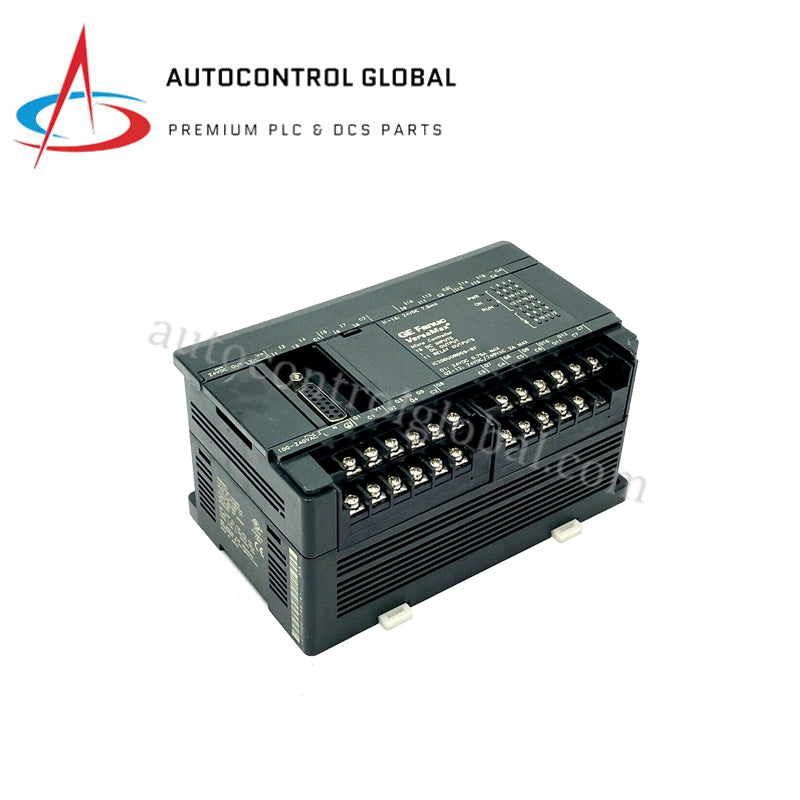

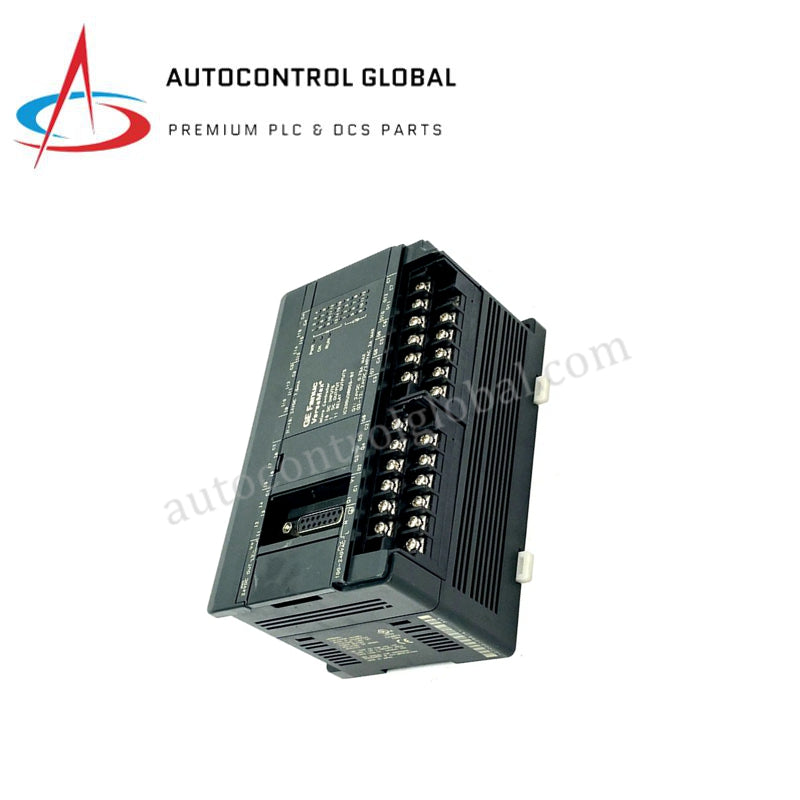

کنترلر PLC میکرو ۲۸ نقطهای VersaMax شرکت GE Fanuc، مدل IC200UDR005-BF
Manufacturer: GE Fanuc
-
Part Number: IC200UDR005-BF
Condition：New with Original Package
Product Type: پیالسیهای کوچک
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC200UDR005-BF VersaMax Micro PLC
GE IC200UDR005-BF که با عنوان IC200UDR005 نیز در کاتالوگ ثبت شده است، بهعنوان یک کنترلکننده منطقی برنامهپذیر میکرو (PLC) و جزء سختافزاری اختصاصی برای پردازش سیگنالهای گسسته ۲۸ نقطهای و کنترل عملگرهای میدانی در پلتفرمهای اتوماسیون GE Fanuc VersaMax Micro عمل میکند. این دستگاه یک ریزپردازنده ۳۲ بیتی، منبع تغذیه ۱۲۰/۲۴۰ ولت AC، تعداد ۱۶ ورودی ۲۴ ولت DC سورسکننده و ۱۲ خروجی (۱۱ خروجی رلهای و ۱ خروجی DC) را در یک شاسی واحد یکپارچه میکند. ارتباطات از طریق دو پورت داخلی و با استفاده از پروتکلهای Modbus RTU، SNP و SNPx انجام میشود تا با تجهیزات نظارتی و زیررکهای توزیعشده ارتباط برقرار کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200UDR005-BF / IC200UDR005 |
| برند | GE (GE Fanuc) |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۴۵ کیلوگرم (۱٫۰۰ پوند) |
| ابعاد | ۹۰ × ۱۵۰ × ۶۰ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف توان | ۲۶ VA (در ورودی ۱۲۰/۲۴۰ ولت AC) |
| نوع پردازنده | ریزپردازنده ۳۲ بیتی |
| ظرفیت حافظه | حافظه منطقی ۹K کلمه، حافظه ثبات ۲K کلمه |
| ورودیهای یکپارچه | ۱۶ ورودی گسسته (۲۴ ولت DC سورسکننده) |
| خروجیهای یکپارچه | ۱۱ خروجی رلهای (۲ آمپر برای هر نقطه)، ۱ خروجی DC (۲۴ ولت DC) |
| گسترش سیستم | حداکثر ۱۴۰ نقطه از طریق ماژولهای گسترش VersaMax |
| رابطهای سریال | پورت ۱: RJ-45 (RS-232)؛ پورت ۲: DB-15 (RS-485) |
| پتانسیومترها | ۲ پتانسیومتر تنظیم آنالوگ داخلی |
سرعت ارتباط گذرگاه بکپلین و سازگاری Firmware
این کنترلکننده چرخههای منطقی قطعی را اجرا میکند و همزمان جریان دادههای بلادرنگ را در گذرگاه گسترش رک محلی مدیریت میکند. داوری داخلی گذرگاه، هنگام ارتباط با ماژولهای ورودی/خروجی گسترش خارجی تا سقف ۱۴۰ نقطه، سرعت ثابت ارتباطی گذرگاه بکپلین را حفظ میکند. سازگاری فلش Firmware بومی، دستدهی قطعی را از طریق لینکهای سریال RS-232 و RS-485 در شبکههای قطعی Profinet و EtherNet/IP تضمین میکند و امکان تبادل بدون بافر ثباتها را بین حافظه کاربر محلی و پلتفرمهای نظارتی میزبان فراهم میسازد، بدون آنکه تأخیری در اجرای چرخه ایجاد شود.
پرسشهای متداول
پرسش: آیا Firmware کنترلکننده IC200UDR005-BF را میتوان از طریق رابطهای سریال بهروزرسانی کرد؟
پاسخ: بهروزرسانیهای Firmware از طریق پورت ۱ (RS-232) یا پورت ۲ (RS-485) و با استفاده از ابزارهای برنامهنویسی Proficy Machine Edition یا VersaPro، هنگامی که CPU در حالت توقف قرار دارد، منتقل میشوند.
پرسش: کدام منبع تغذیه، کانالهای ورودی دیجیتال یکپارچه را تأمین میکند؟
پاسخ: ۱۶ ورودی دیجیتال برای برقدار کردن حلقههای کنتاکت میدانی به یک منبع تغذیه خارجی ۲۴ ولت DC نیاز دارند، زیرا منبع داخلی ۱۲۰/۲۴۰ ولت AC فقط CPU منطقی داخلی و سیمپیچهای رله را تغذیه میکند.
پرسش: پتانسیومترهای تنظیم آنالوگ داخلی چگونه با حافظه PLC ارتباط برقرار میکنند؟
پاسخ: دو پتانسیومتر داخلی، مقادیر دیجیتال ۸ بیتی را مستقیماً در ثباتهای اختصاصی سیستم مینویسند و امکان تنظیم دستی بلادرنگ پارامترهای تایمر، شمارنده یا نقطه تنظیم را بدون تغییر نرمافزار فراهم میکنند.
راهنمای نصب در محل
هنگام نصب روی تابلو و اتصال الکتریکی، مراحل زیر را بهترتیب دنبال کنید:
- پیش از نصب فیزیکی، مدارهای اصلی تغذیه ۱۲۰/۲۴۰ ولت AC را ایزوله کرده و تمام منابع تغذیه خارجی ۲۴ ولت DC میدانی را قفل و برچسبگذاری کنید.
- بدنه کنترلکننده را روی ریل DIN استاندارد ۳۵ میلیمتری محکم کنید یا آن را با استفاده از سوراخهای نصب یکپارچه، مستقیماً به صفحه نصب محفظه پیچ کنید.
- هادیهای فاز، نول و ارت حفاظتی را به ترمینال برق AC متصل کنید و از رعایت مقررات سیمکشی محلی اطمینان حاصل کنید.
- سیمکشی ورودیهای گسسته و خروجیهای رلهای را از کانالهای اختصاصی عبور دهید و آنها را از کابلهای ارتباطی و هادیهای برق AC جدا نگه دارید.
- شیلد تمام کابلهای سریال RS-485 را با استفاده از تسمههای مسی کمامپدانس به شینه ارت اصلی محفظه متصل کنید تا تداخل نویز الکتریکی به حداقل برسد.
