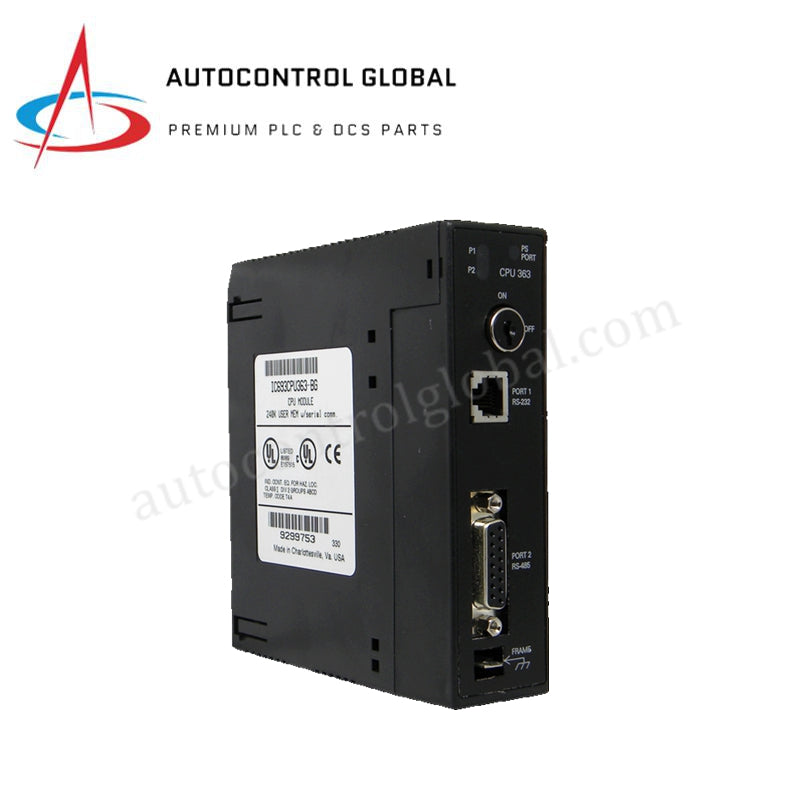

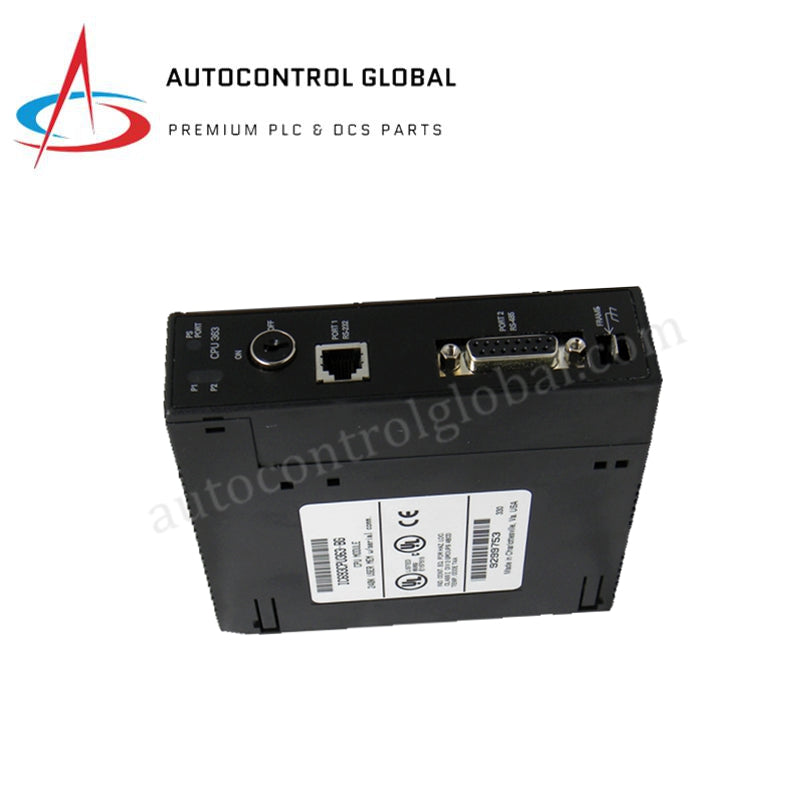

ماژول Genius GE Fanuc IC693CMM301G | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC693CMM301G
Condition：New with Original Package
Product Type: ماژولهای ارتباطی Genius
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ارتباطات GE Fanuc IC693CMM301G سری 90-30 Genius
ماژول GE Fanuc IC693CMM301G (IC693CMM301 ماژول ارتباطات Genius) برای ارتباط خودکار دادههای جهانی از طریق باس سریال Genius I/O پیکربندی شده است و اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این ماژول تبادل داده همتا به همتا با عبور توکن در زمان واقعی را در سراسر رابط شبکه هماهنگ میکند بدون اینکه نیاز به منطق نظرسنجی استاد-برده در لایه کاربرد باشد. همچنین همگامسازی پسزمینه قطعی رجیسترهای حافظه را مستقیماً در بَکپلین شاسی کنترلر سری 90-30 انجام میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CMM301G |
| برند | GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.4 کیلوگرم (0.88 پوند) |
| ابعاد | 5.1 سانتیمتر × 15.2 سانتیمتر × 12.7 سانتیمتر (2.0 اینچ × 6.0 اینچ × 5.0 اینچ) |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 1.2 آمپر در 5 ولت DC |
| پروتکل ارتباطی | باس Genius (سریال) |
| سرعت داده لایه فیزیکی | 153.6 کیلوبیت بر ثانیه |
| ظرفیت داده جهانی | 256 بیت (32 بایت) به ازای هر ماژول |
| حداکثر ظرفیت گره | در مجموع 32 دستگاه (حداکثر 8 CPU سری 90-30 روی یک باس) |
| رطوبت نسبی | 5-95٪ بدون تراکم |
| تحمل لرزش | 1 G در 10-200 هرتز (جابجایی 0.2 اینچ در 5-10 هرتز) |
| حد شوک مکانیکی | 5 G به مدت 10 میلیثانیه |
ارتباط باس بَکپلین PLC و تعیینکنندگی شبکه
ماژول IC693CMM301G از طریق کانالهای سرعت ارتباط باس بَکپلین استاندارد با زیرساخت کنترلر بومی ارتباط برقرار میکند و تراکنشهای عبور توکن را پردازش میکند تا سربار برخورد دادهها را حذف کند. این ماژول جریان داده در زمان واقعی را در توپولوژیهای کابلکشی فیزیکی زوج به هم تابیده شیلددار هماهنگ میکند و در عین حال محدودیتهای سازگاری فریمور داخلی فلش را حفظ میکند. این مسیر پردازش اختصاصی به سختافزار اجازه میدهد تا مقیاسپذیری چگالی ورودی/خروجی را مدیریت کرده و 32 بایت داده چرخهای را در هر چرخش توکن پخش کند بدون اینکه تأخیر در چرخه اسکن نرمافزار به CPU میزبان وارد شود.
سؤالات متداول
س: آیا میتوان ماژول IC693CMM301G را در حالی که بَیسپلیت سری 90-30 برق دارد، وارد یا خارج کرد؟
ج: خیر. معماری بَکپلین سری 90-30 از قابلیت تعویض داغ (hot-swap) برای این رابط ارتباطی پشتیبانی نمیکند. برای جلوگیری از خرابی منطق یا آسیب به قطعات سختافزاری، باید منبع تغذیه اصلی بَکپلین کاملاً جدا شود قبل از وارد یا خارج کردن ماژول.
س: وضعیتهای نشانگر وضعیت هنگام چشمک زدن LED COM چه معنایی دارند؟
ج: LED OK تستهای خودآزمایی داخلی هنگام روشن شدن را کنترل میکند، در حالی که LED COM عملکرد باس شبکه را پیگیری میکند. روشن بودن ثابت LED COM نشاندهنده ترافیک توکن عادی است، در حالی که چشمک زدن LED COM خطاهای فعال لایه فیزیکی باس یا خرابی داده در لینک سریال را نشان میدهد.
س: آیا برای تعیین آدرسهای جداگانه باس Genius به جامپرهای سختافزاری یا سوئیچهای DIP فیزیکی نیاز است؟
ج: خیر. ماژول IC693CMM301G از سوئیچهای فیزیکی دستی استفاده نمیکند. تمام آدرسهای گره، تخصیصهای حافظه مرجع و پارامترهای باس از طریق ابزارهای پیکربندی نرمافزاری نوشته شده و مستقیماً در رجیسترهای حافظه غیر فرّار ماژول ذخیره میشوند.
راهنمای نصب میدانی
- محدودیتهای شکاف بَیسپلیت: ماژول را در هر شکاف موجود روی بَیسپلیت CPU سری 90-30، بَیسپلیت توسعه یا بَیسپلیت راه دور وارد کنید. اطمینان حاصل کنید که زبانههای پلاستیکی ترازکننده در پایین ماژول کاملاً در شکاف بَیسپلیت قرار گرفتهاند قبل از اینکه قفل بالایی را ببندید.
- توپولوژیها و ترمینیشنهای باس: از پیکربندی زنجیره گلمیخ (daisy-chain) با کابلهای زوج به هم تابیده شیلددار تأیید شده استفاده کنید. مقاومت ترمینیشن مطابق با امپدانس مشخصه کابل باید در دو انتهای فیزیکی باس روی خطوط سریال نصب شود.
- معماری اتصال سیم تخلیه به زمین: سیم تخلیه شیلد کابل را به ترمینال زمین در هر نقطه اتصال گره Genius متصل کنید. برای حفظ ایمنی در برابر نویز در محیطهای پرامواج الکترومغناطیسی (EMI)، اطمینان حاصل کنید که شبکه زمین شاسی کل سیستم به یک شبکه زمین با امپدانس پایین متصل است.
- فاصلههای جداسازی حرارتی: فاصلههای استاندارد 50 میلیمتر در بالا، پایین و طرفین شاسی سری 90-30 را حفظ کنید تا جریان طبیعی همرفت حرارتی پشتیبانی شود و پارامترهای کاری محیطی در محدوده مشخص 0 تا 60 درجه سانتیگراد باقی بمانند.
