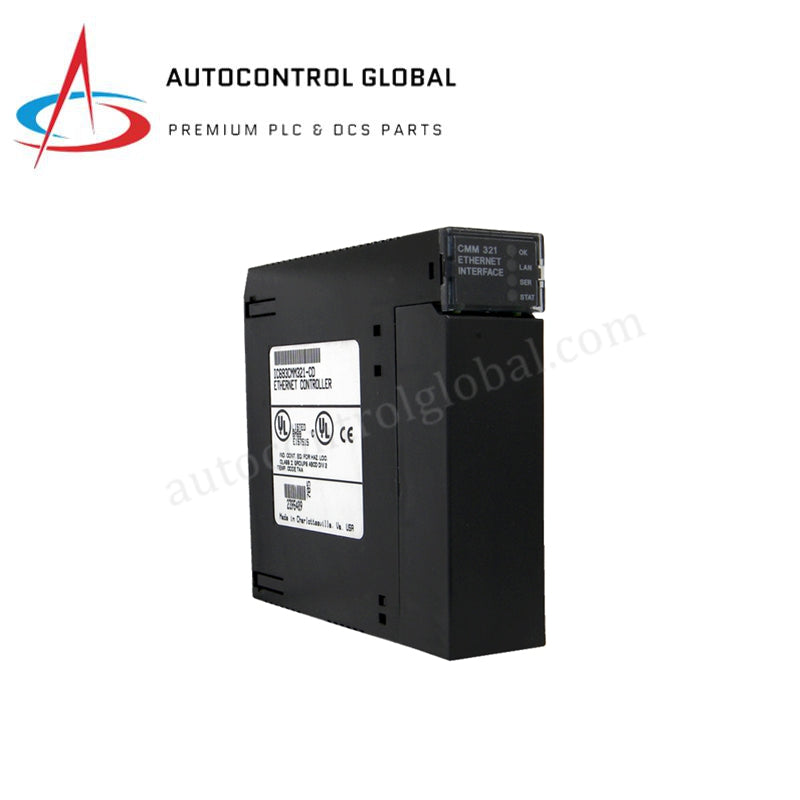

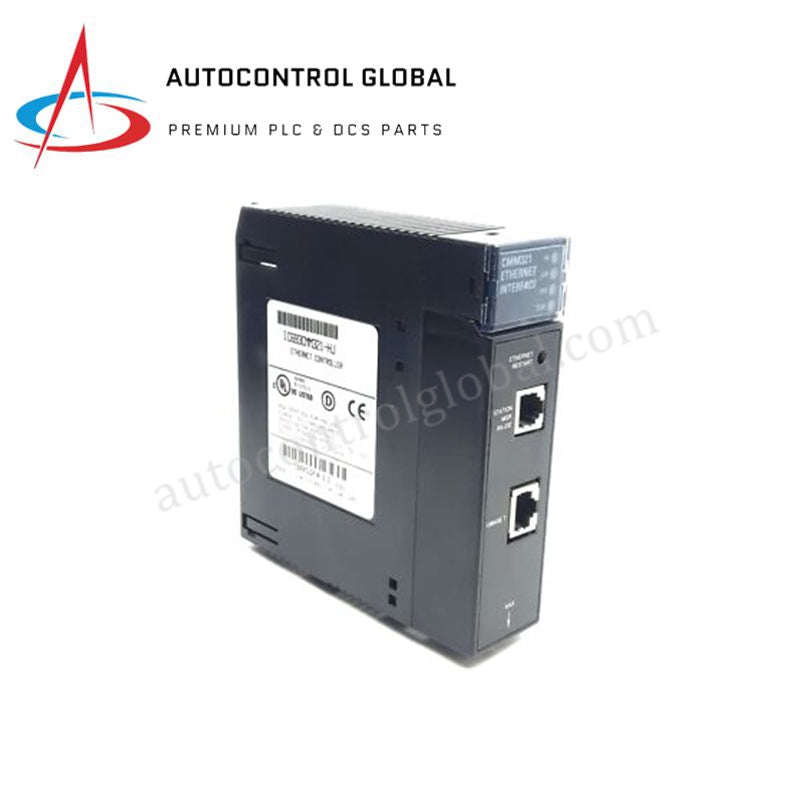

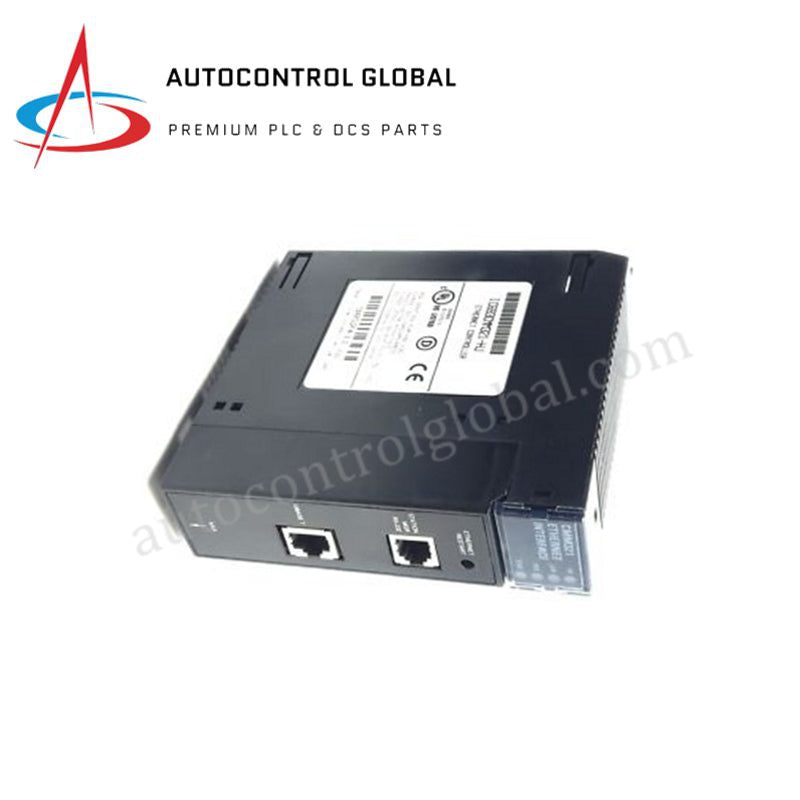

ماژول اترنت GE Fanuc IC693CMM321-HJ | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC693CMM321-HJ
Condition：New with Original Package
Product Type: سری 90-30 جیای فنآک
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول کنترلر اترنت سری 90-30 GE Fanuc IC693CMM321
ماژول GE Fanuc IC693CMM321-HJ که همچنین به عنوان IC693CMM321 شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای ارتباطات شبکه و مسیریابی داده در پلتفرمهای PLC سری 90-30 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CMM321-HJ |
| برند | GE Fanuc / Emerson |
| محل ساخت | ایالات متحده آمریکا |
| وزن | 0.23 کیلوگرم (0.50 پوند) |
| ابعاد | فرم فاکتور رک تک اسلات سری 90-30 |
| دمای عملیاتی | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 0.8 آمپر در 5 ولت DC (مصرف معمولی بکپلین) |
| سازگاری هسته | نسخه CPU 6.50 یا بالاتر (اجرای کامل)؛ CPU 5.03 تا 6.04 (محدود به 1 لینک SRTP) |
| کل پورتهای فیزیکی | 3 پورت |
| پورت شبکه رابط | 1 پورت AAUI (نیاز به ترنسسیور خارجی / کابل AAUI) |
| پورتهای سریال رابط | 1 پورت مدیر ایستگاه RS-232 (RJ-11)؛ 1 پورت RS-485 (نوع D-15 پین) |
| سرعتهای انتقال داده | اترنت 10/100 مگابیت بر ثانیه / سریال 1200 تا 115200 بیت بر ثانیه |
| عملیات پشتیبانیشده | اجرای همزمان کلاینت و سرور |
| حداکثر تعداد اتصال | حداکثر 16 اتصال همزمان سرور |
| پروتکلهای تعبیهشده | TCP/IP، SRTP، Modbus RTU، Modbus TCP/IP |
| عیبیابی | 4 نشانگر LED سختافزاری روی پنل جلو |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
ارتباط باس بکپلین و سازگاری فلش فرمور
ماژول IC693CMM321-HJ به عنوان یک ماژول همپردازنده ارتباطات مستقل عمل میکند و پشتههای پروتکل مرتبط با شبکه را از هسته اصلی اجرای PLC جدا میکند. برای حفظ سرعت پایدار ارتباط باس بکپلین و تضمین انتقال بدون وقفه در طول تبادل دورهای دادهها، CPU کنترلر میزبان باید نسخه فرمور سختافزاری 6.50 یا بالاتر را اجرا کند.
نصب این قطعه در پایههایی که نسخههای قدیمی CPU از 5.03 تا 6.04 را اجرا میکنند، قفلهای سازگاری فلش فرمور را اعمال میکند که سیستم را به یک لینک شبکه SRTP محدود کرده و مسیریابی Modbus TCP/IP چند مشتری را مسدود میکند. تراز صحیح ماژول اطمینان میدهد که حجم اوج بستههای داده در رابط AAUI زمانهای چرخه منطق پایه کنترلر میزبان را افزایش نمیدهد.
سؤالات متداول
آیا IC693CMM321-HJ از تعویض داغ یا استخراج ماژول در زمان اجرا پشتیبانی میکند؟
الف: خیر. مجموعه شاسی سری ۹۰-۳۰ فاقد مدارهای ایزولاسیون لازم برای دستکاری آنلاین ماژول است. برای جلوگیری از خرابی داده یا آسیب دائمی سختافزار الکترونیکی، باید برق کل صفحه پایه کاملاً خاموش شود قبل از وارد کردن یا خارج کردن کارت ارتباطی.
س: چه سختافزار خارجی برای برقراری اتصال فیزیکی به کابل شبکه استاندارد RJ45 لازم است؟
الف: رابط شبکه اصلی در این ماژول، پورت Apple Attachment Unit Interface (AAUI) است. برای اتصال ماژول به یک سوئیچ اترنت با استفاده از رسانه مسی استاندارد، یک قطعه ترنسسیور خارجی متناسب با نوع رسانه (مانند 10Base-T یا 100Base-TX) و کابل اتصال AAUI سازگار باید به صورت فیزیکی به صفحه جلویی متصل شود.
س: عملکردهای متمایز اختصاص داده شده به دو رابط سریال داخلی چیست؟
الف: پورت RJ-11 به طور انحصاری به عنوان پورت مدیر ایستگاه برای ردیابی تشخیصی سطح پایین، فلش کردن فرمور و عیبیابی سختافزار عمل میکند. پورت نوع D پانزده پین به عنوان رابط سریال فیلدباس RS-485 عمل میکند که از پروتکلهای استانداردی مانند Modbus RTU یا SNP برای پل زدن دادهها به HMIهای محلی و دستگاههای کنترل مجاور پشتیبانی میکند.
راهنمای نصب میدانی
- نصب شاسی: توزیع برق اصلی رک را خاموش کنید. کارت مدار پشتی را با مسیرهای شکاف صفحه پایه سری ۹۰-۳۰ تراز کنید، قلابهای بالای ماژول را به طور محکم به لولاهای عقب شاسی بچرخانید و قاب پایین ماژول را فشار دهید تا قفل نگهدارنده در جای خود قرار گیرد.
- پایه زمین حفاظتی: پیچهای انگشتی اتصال کابل ترنسسیور AAUI را محکم کنید تا شیلد آداپتور رسانه خارجی مستقیماً به قاب ماژول زمین شود. اطمینان حاصل کنید که شیلد کابل سریال ۱۵ پین در یک نقطه به هم متصل شده تا از حلقههای زمین جلوگیری شود.
- جداسازی کانالها: خط افت AAUI خارجی و مسیرهای سریال را از طریق مسیرهای کابل داده هدایت کنید که از سیمهای برق AC با ولتاژ بالا، تغذیههای کنترل موتور یا خروجیهای درایو فرکانس متغیر جدا و متمایز باشند.
- فاصله همرفت: ساختار صفحه پایه را به صورت افقی نصب کنید تا جریان هوای طبیعی صعودی بدون محدودیت از طریق مسیرهای تهویه تعبیه شده در محفظه پلاستیکی ماژول گردش کند و دماها را در محدوده ۰ تا ۶۰ درجه سانتیگراد نگه دارد.
