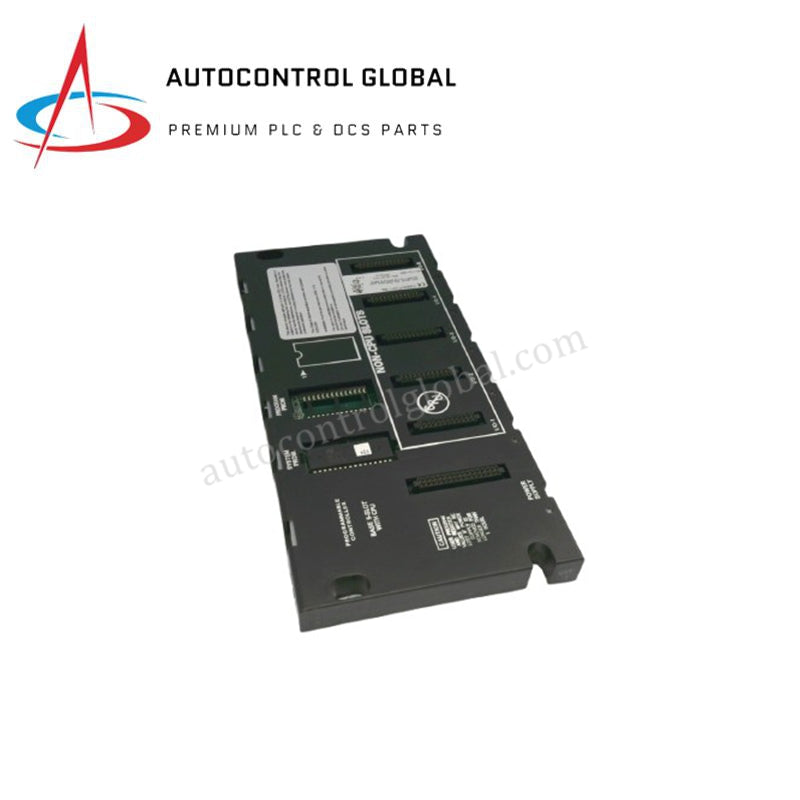

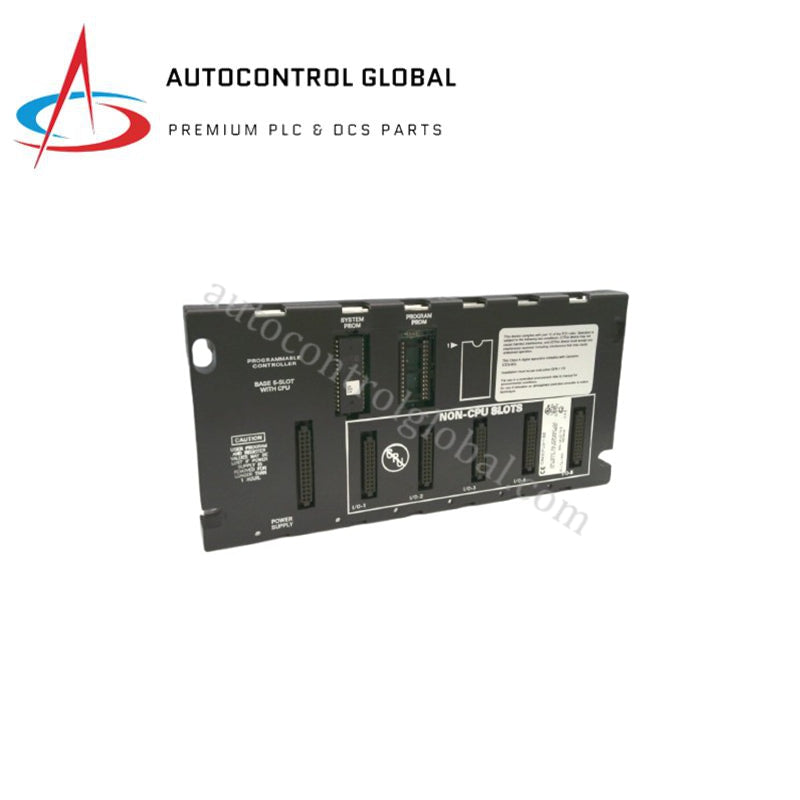

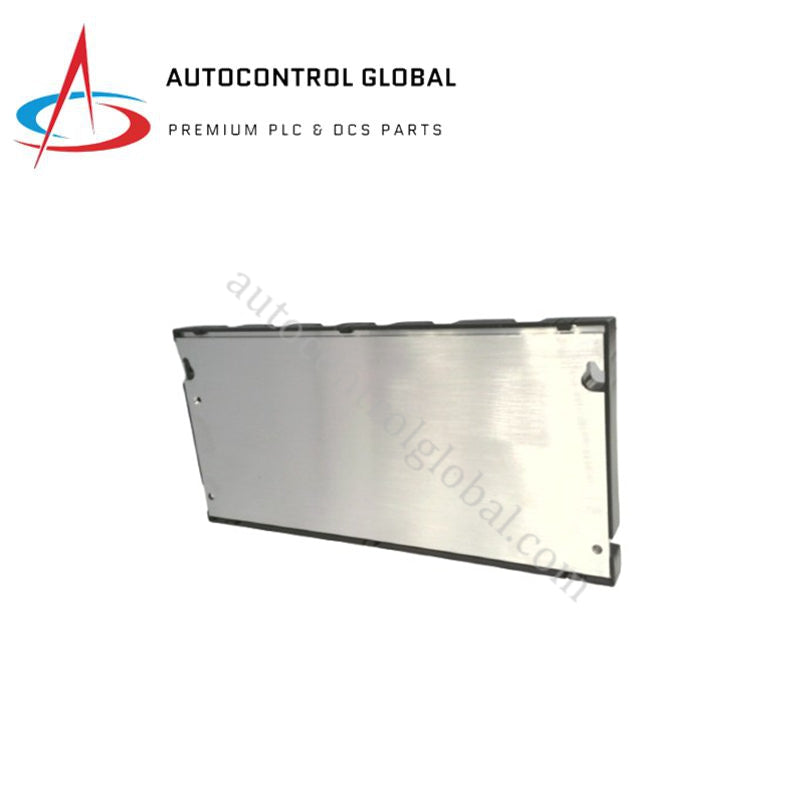

بیسپلیت پردازنده ۵اسلاته GE Fanuc مدل IC693CPU311-AC از سری 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU311
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
صفحهپایه CPU تعبیهشده GE Fanuc IC693CPU311-AC سری 90-30
برای اجرای مستقیم سیگنالهای فیزیکی و پردازش منطق محلی در پلتفرمهای PLC سری 90-30 پیکربندی شده است. GE Fanuc IC693CPU311-AC (صفحهپایه IC693CPU311 با CPU داخلی) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این صفحهپایه ۵ شیاره، یک ریزپردازنده 80188 با فرکانس کاری ۱۰ مگاهرتز را مستقیماً در شیار ۱ جای میدهد تا ۶ کیلوبایت حافظه برنامه کاربر را مدیریت کند و حداکثر ۱۶۰ نقطه ورودی/خروجی دیجیتال، بههمراه ۶۴ کلمه ورودی و ۳۲ کلمه خروجی آنالوگ را اجرا کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU311-AC |
| برند | GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۲٫۲۵ پوند (۱٫۰۲ کیلوگرم) |
| ابعاد | عرض استاندارد شاسی ۵ شیاره سری 90-30 |
| دمای کاری | ۰ تا ۶۰ درجه سلسیوس (۳۲ تا ۱۴۰ درجه فارنهایت) |
| مصرف برق | ۴۱۰ میلیآمپر در باس صفحهپایه +5 VDC |
| نوع پردازنده CPU | ریزپردازنده تعبیهشده 80188 (۱۰ مگاهرتز) |
| تعداد شیارها | ۵ شیار در مجموع (۱ شیار برای CPU، ۴ شیار برای ماژولهای ورودی/خروجی) |
| شیار منبع تغذیه | ۱ شیار اختصاصی |
| حافظه برنامه کاربر | ۶ کیلوبایت |
| نرخ اسکن | ۱۸ میلیثانیه برای هر ۱K منطق بولی |
| ظرفیت ورودی/خروجی دیجیتال | ۱۶۰ ورودی دیجیتال (%I)، ۱۶۰ خروجی دیجیتال (%Q) |
| ظرفیت ورودی/خروجی آنالوگ | ۶۴ کلمه ورودی (%AI)، ۳۲ کلمه خروجی (%AQ) |
| رابطهای سریال | ۱ پورت Slave از نوع SNP / SNP-X (از طریق کانکتور منبع تغذیه) |
معماری سختافزاری اختصاصی برند
سرعت ارتباط باس صفحهپایه در سراسر شاسی ۵ شیاره، نرخهای پایدار انتقال سیگنال را حفظ میکند تا از تأخیر در اجرا میان CPU داخلی 80188 و ماژولهای ورودی/خروجی محلی جلوگیری شود. روالهای کنترلی یکپارچه، هنگام فعالسازی برق، بررسی سازگاری فلش میانافزار را انجام میدهند تا پیش از آغاز اجرای چرخهای، صحت حافظه منطق را تأیید کنند. خطوط باس داخلی، برق 5 VDC را مستقیماً از ماژول منبع تغذیه مجاور هدایت میکنند تا پایداری قابلپیشبینی ولتاژ در همه شیارهای کارت عملیاتی تضمین شود.
سؤالات متداول
س: آیا ماژول CPU روی صفحهپایه IC693CPU311-AC را میتوان بهطور مستقل ارتقا داد یا تعویض کرد؟
پ: خیر، پردازنده 80188 بهصورت فیزیکی روی مجموعه مدار اصلی شیار ۱ تعبیه شده و نمیتوان آن را از صفحهپایه جدا کرد.
س: آیا صفحهپایه IC693CPU311-AC کابلهای توسعه برای پیکربندیهای چندرَک را میپذیرد؟
پ: خیر، این واحد صرفاً بهعنوان صفحهپایه مستقل ۵ شیاره عمل میکند و فاقد درگاه توسعه سختافزاری لازم برای اتصال رکهای ثانویه است.
راهنمای نصب در محل
صفحهپایه IC693CPU311-AC را با استفاده از تجهیزات سختافزاری صنعتی استاندارد و از طریق هر چهار سوراخ نصب، روی پنل نصب محفظه محکم کنید. برای امکان دفع حرارت از طریق جریان همرفتی عمودی هوا، حداقل ۳ اینچ فضای خالی در بالا و پایین قاب صفحهپایه حفظ کنید.
پیش از وصل کردن برق سیستم، یک هادی اتصال زمین اختصاصی را از ترمینال زمین شاسی به باس ارت حفاظتی (PE) پنل اصلی متصل کنید. همیشه پیش از نصب یا خارج کردن ماژولهای ورودی/خروجی میدانی، برق واحد منبع تغذیه متصل را قطع کنید تا از ایجاد قوس الکتریکی یا اختلال در منطق ماژول جلوگیری شود.
