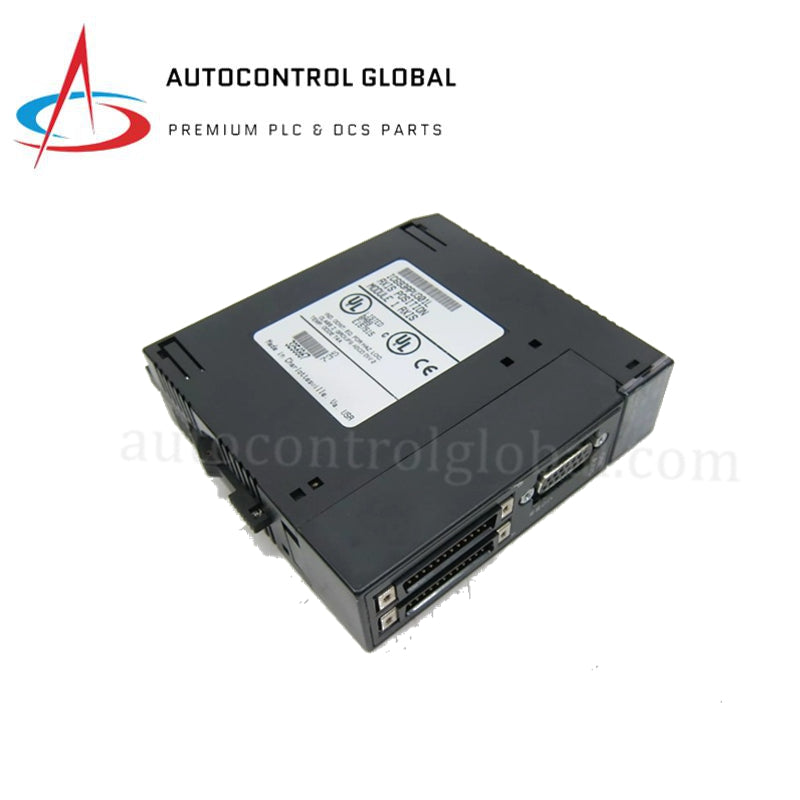

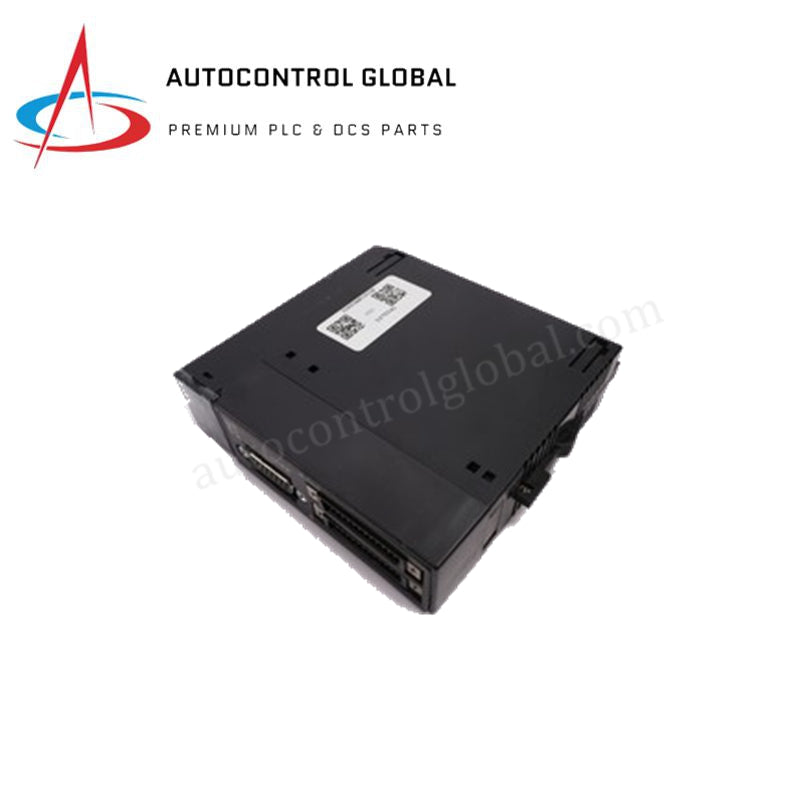

ماژولهای CPU سری 90-30 مدل GE Fanuc IC693CPU350-EK
Manufacturer: GE Fanuc
-
Part Number: IC693CPU350-EK
Condition：New with Original Package
Product Type: پردازندههای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول CPU سری 90-30 مدل GE Fanuc IC693CPU350-EK
GE Fanuc IC693CPU350-EK که با نام IC693CPU350 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق و اسکن ورودی/خروجی گذرگاه پشتی در سیستمهای PLC سری 90-30 شرکت GE Fanuc عمل میکند. این ماژول با اشغال یک شیار روی پایه، روالهای منطقی نردبانی را با فرکانس 25 مگاهرتز و بهوسیله پردازنده 80386EX پردازش میکند تا جریان داده بین رک محلی و رکهای توسعه را در سراسر شبکه اتوماسیون هماهنگ سازد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU350-EK |
| برند | GE Fanuc |
| مبدأ | تولید صنعتی استاندارد |
| وزن | 0.45 kg |
| ابعاد | 130 x 33 x 120 mm |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 670 mA در 5 VDC از گذرگاه پشتی |
| مدل پایه | IC693CPU350 |
| نوع پردازنده | 80386EX (سرعت کلاک 25 MHz) |
| حافظه کاربر | 32K کلمه (ذخیرهسازی RAM و Flash) |
| نرخ اسکن | 0.22 ms بهازای هر 1K منطق بولی |
| ظرفیت ورودی/خروجی گسسته | حداکثر 4,096 نقطه |
| پشتیبانی از توسعه | حداکثر 7 رک توسعه |
| ارتباطات سریال | 2 پورت (قابل پیکربندی برای RS-232 / RS-485؛ پشتیبانی از SNP، Modbus RTU و ASCII) |
| رجیسترها / تایمرها | 9,999 رجیستر، بیش از 2,000 تایمر و شمارنده |
سرعت ارتباطات گذرگاه پشتی و سازگاری Flash میانافزار
IC693CPU350-EK با جدا کردن اجرای پروتکل سریال از پردازش اصلی منطق بولی، سرعت بالای ارتباطات گذرگاه پشتی را هنگام توالیهای سنگین اسکن ورودی/خروجی حفظ میکند. قابلیت عملیاتی سیستم به سازگاری Flash میانافزار در اکوسیستم سری 90-30 وابسته است و اجرای دستورهای منطقی را در پیکربندیهای دارای تراکم بالاتر ورودی/خروجی، بدون کاهش پاسخگویی وظایف بلادرنگ، تضمین میکند.
سؤالات متداول
س: هنگام قطع برق اصلی، ماندگاری منطق در IC693CPU350-EK چگونه حفظ میشود؟
پ: محتویات RAM و وضعیت رجیسترهای سیستم بهوسیله یک باتری پشتیبان لیتیومی که در ماژول منبع تغذیه متصل از طریق گذرگاه پشتی قرار دارد، حفظ میشوند.
س: آیا پورتهای سریال IC693CPU350-EK میتوانند پروتکلهای ارتباطی غیرانحصاری را مدیریت کنند؟
پ: بله، پورتهای سریال داخلی علاوه بر پروتکل استاندارد GE Fanuc SNP، از پروتکلهای قابل پیکربندی Modbus RTU و ASCII برای اتصال به دستگاههای شخص ثالث و HMIها پشتیبانی میکنند.
راهنمای نصب در محل
- پیش از نصب ماژول، ظرفیت منبع تغذیه گذرگاه پشتی را بررسی کنید تا تأمین نیاز 670 mA در 5 VDC برای گذرگاه منطقی تضمین شود.
- هنگام نصب یا تعویض ماژول پردازنده در Slot 1، برق پایه اصلی را قطع نگه دارید.
- پیش از خاموش کردن رک، اتصال باتری لیتیومی روی ماژول منبع تغذیه را محکم کنید تا از خراب شدن RAM کاربر جلوگیری شود.
- برای همه اتصالات سریال RS-485 از کابل زوجتابیده شیلددار استفاده کنید و اتصال زمین شیلد را در یک نقطه واحد به زمین کابینت متصل کنید.
