ماژولهای خروجی دیجیتال GE Fanuc IC693MDL730J 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693MDL730J
Condition：New with Original Package
Product Type: ماژولهای خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

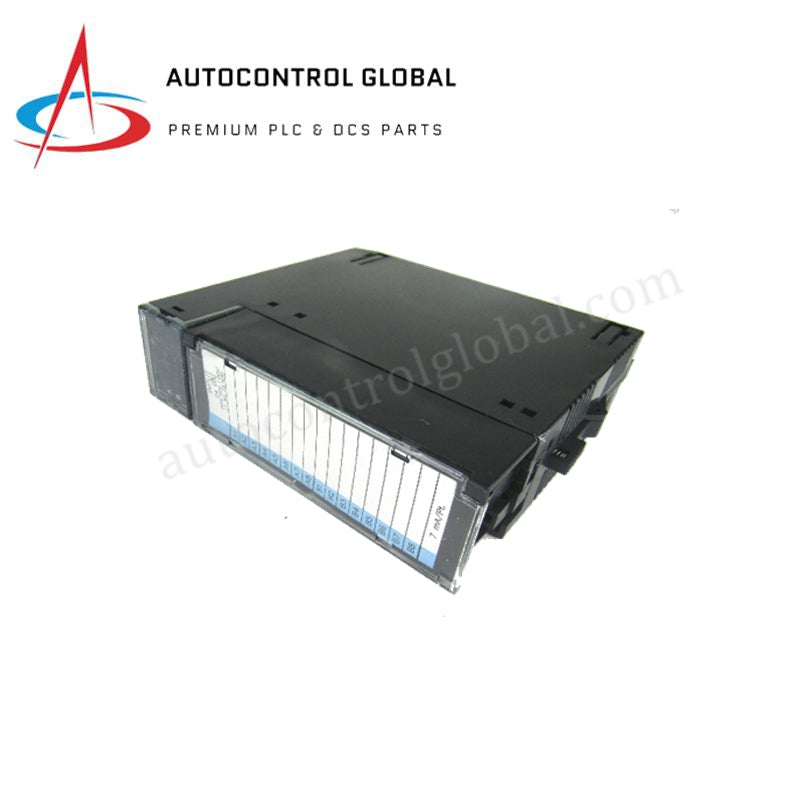

ماژول خروجی دیجیتال GE Fanuc IC693MDL730J سری 90-30
GE Fanuc IC693MDL730J بهعنوان ماژول اصلی خروجی دیجیتال IC693MDL730 برای اجرای سیگنالهای سوئیچینگ گسسته روشن/خاموش در پلتفرمهای PLC سری 90-30 استفاده میشود. این واحد که روی بکپلین یونیورسال کار میکند، ۸ کانال خروجی DC گسسته را در پیکربندی سینکینگ کنترل میکند تا سلونوئیدهای خارجی، سیمپیچ رلهها و لامپهای نشانگر را در مدارهای کنترل صنعتی ۱۲ تا ۲۴ VDC راهاندازی کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693MDL730J |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | ۰٫۳۰ کیلوگرم |
| ابعاد | ۱۵۲ × ۵۱ × ۱۲۷ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۱۰۰ میلیآمپر در ۵ VDC از بکپلین (اتلاف حرارت حدود ۳ W) |
| مدل پایه | IC693MDL730 |
| نوع خروجی | خروجیهای گسسته سینکینگ |
| تعداد کانال | ۸ نقطه (با ظرفیت نامی ۲ A برای هر نقطه) / ۱۶ نقطه (حداکثر ظرفیت نامی ۰٫۵ A برای هر نقطه) |
| ولتاژ نامی خروجی | ۱۲ تا ۲۴ VDC نامی (محدوده کاری ۱۲ تا ۳۰ VDC) |
| حداکثر جریان خروجی | ۲ A برای هر نقطه (حداکثر ۸ A برای هر ماژول) |
| جریان هجومی | ۱ A به مدت ۱۰ میلیثانیه |
| ایزولاسیون | ۱۵۰۰ VDC بین سیمکشی فیلد و منطق بکپلین |
| زمان پاسخ | معمولاً کمتر از ۱ میلیثانیه |
| عیبیابی | نشانگرهای LED وضعیت اختصاصی برای هر کانال |
سرعت ارتباط گذرگاه بکپلین و مقیاسپذیری تراکم I/O
IC693MDL730J دادههای وضعیت گسسته را مستقیماً از طریق بکپلین موازی سری 90-30 منتقل میکند و در زمان اجرای اسکن CPU، سرعت بالای ارتباط گذرگاه بکپلین را حفظ میکند. اپتوکوپلرهای داخلی، مدارهای منطقی داخلی را از جهشهای ولتاژ سمت فیلد ایزوله میکنند و از انتشار نویز الکتریکی به داخل رک جلوگیری میکنند. ساختار فشرده امکان مقیاسپذیری کارآمد تراکم I/O را فراهم میکند؛ زیرا قابلیت سوئیچینگ DC چندکاناله را در یک موقعیت اسلات واحد جای میدهد.
سؤالات متداول
س: آیا IC693MDL730J هنگام برقدار بودن رک سری 90-30 از تعویض گرم پشتیبانی میکند؟
پ: خیر، برای جلوگیری از اختلال در گذرگاه بکپلین یا آسیب سختافزاری، خارج کردن یا نصب ماژول مستلزم قطع کامل برق بیسپلیت و برق DC فیلد است.
س: پیکربندی سینکینگ IC693MDL730J چگونه سیمکشی بار را تعیین میکند؟
پ: هنگامی که کلید خروجی داخلی بسته میشود، جریان از منبع DC مثبت خارجی، از میان بار فیلد، وارد ترمینال کانال خروجی شده و به خط برگشت منفی مشترک میرسد.
راهنمای نصب در محل
- پیش از وارد کردن ماژول به اسلات بکپلین، برق بیسپلیت را خاموش کرده و منابع تغذیه DC خارجی را قطع کنید.
- سیمکشی بار فیلد را با استفاده از سیمهایی با سطح مقطع مناسب و دارای ظرفیت جریان متناسب با بار متصل، به ترمینالبلوک قابل جداسازی محکم کنید.
- برای مهار گذراهای ولتاژ هنگام سوئیچینگ، دیودهای حفاظت فلایبک را روی بارهای القایی مانند سیمپیچ سلونوئید DC نصب کنید.
- برای حفظ سد ایزولاسیون گالوانیکی ۱۵۰۰ VDC بین فیلد و منطق، سیم ارت حفاظتی کابینت را مستقیماً به ترمینال زمین بیسپلیت وصل کنید.
