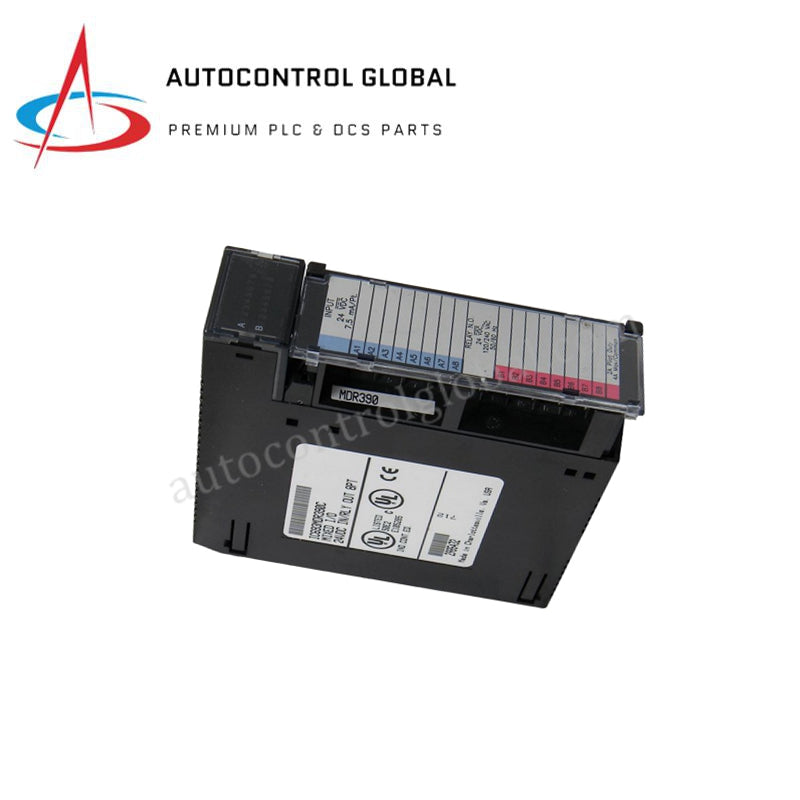

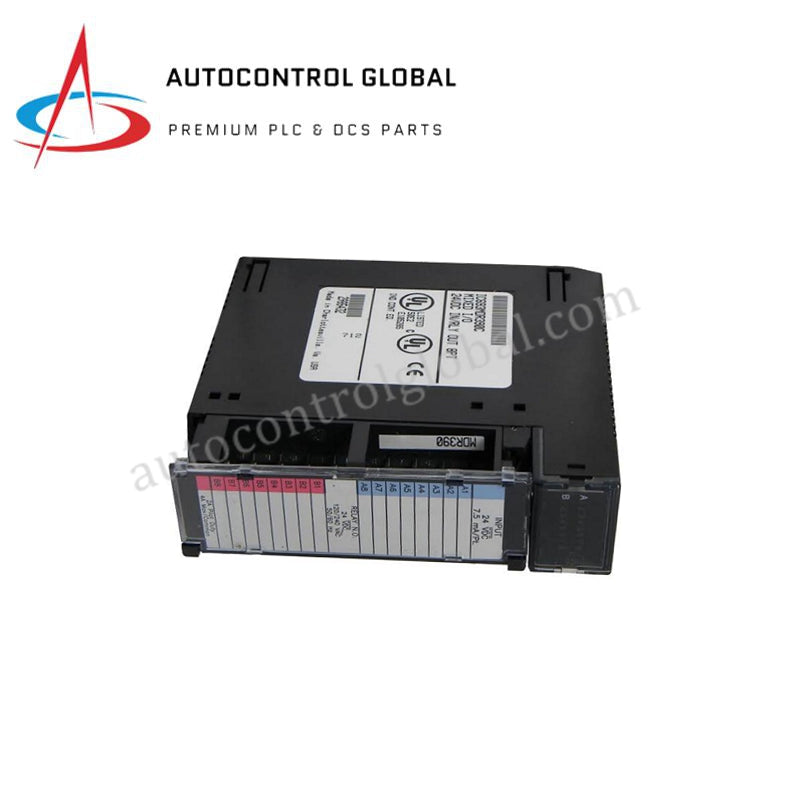

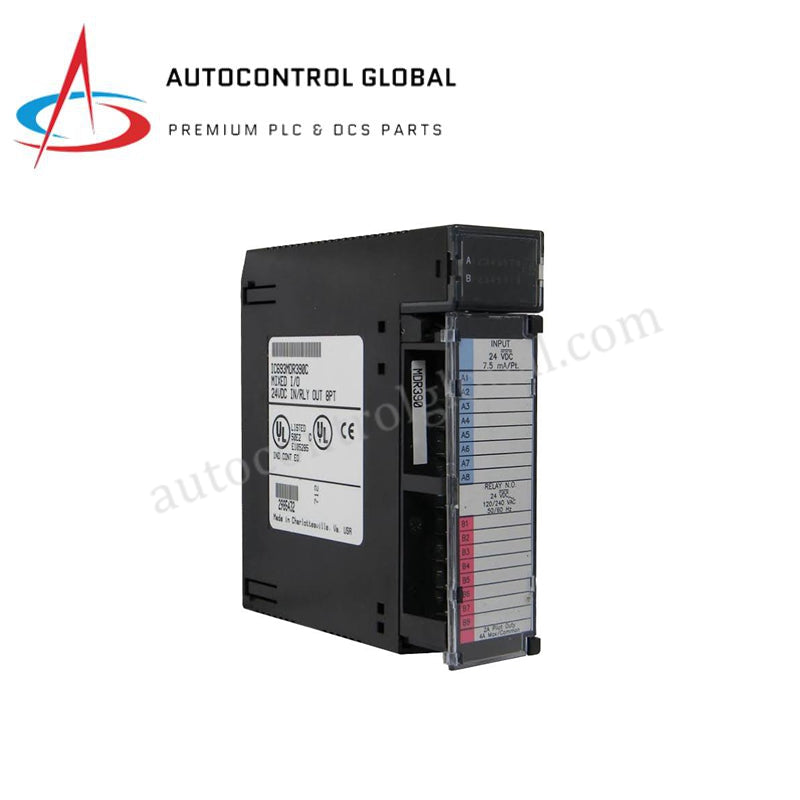

ماژول ورودی/خروجی ترکیبی GE Fanuc IC693MDR390C از سری 90-30، مدل IC693MDR390
Manufacturer: GE Fanuc
-
Part Number: IC693MDR390C
Condition：New with Original Package
Product Type: ماژولهای خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی/خروجی ترکیبی GE Fanuc IC693MDR390C سری 90-30
ماژول GE Fanuc IC693MDR390C (ماژول ورودی/خروجی ترکیبی IC693MDR390) که برای دریافت سیگنالهای گسسته و سوئیچکردن بار در پلتفرمهای PLC سری 90-30 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این واحد که روی بکپلین محلی کار میکند، 8 کانال ورودی گسسته 24 VDC را پردازش کرده و همزمان 8 خروجی کنتاکت رلهای Normally Open (N.O.) را راهاندازی میکند تا تجهیزات میدانی خارجی را مستقیماً به حافظه منطق سیستم متصل کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693MDR390C |
| برند | GE Fanuc |
| مبدأ | تولید صنعتی استاندارد |
| وزن | 0.30 kg |
| ابعاد | 130 x 33 x 120 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | ~200 mA @ 5 VDC جریان مصرفی از بکپلین (~4 W اتلاف حرارت) |
| مدل پایه | IC693MDR390 |
| کانالهای ورودی | 8 نقطه گسسته 24 VDC |
| محدوده ولتاژ ورودی | -30 تا +32 VDC |
| جریان ورودی | 7.5 mA برای هر کانال در ولتاژ نامی |
| کانالهای خروجی | 8 خروجی کنتاکت رلهای Normally Open (Form A SPST) |
| ولتاژ کاری خروجی | 5 تا 30 VDC، 5 تا 250 VAC (50/60 Hz) |
| درجه ایزولاسیون | ایزولاسیون 1500 VDC بین میدان و منطق |
سرعت ارتباط گذرگاه بکپلین و سازگاری فلش Firmware
IC693MDR390C دادههای وضعیت گسسته را در هر چرخه اسکن I/O از طریق گذرگاه موازی بکپلین با CPU تبادل میکند. مدارهای اپتوکوپلر و ایزولاسیون کنتاکتهای الکترومکانیکی از اختلال گذراهای سوئیچینگ ولتاژ بالا در کانالهای خروجی بر سرعت ارتباط گذرگاه بکپلین جلوگیری میکنند. سازگاری فلش Firmware سختافزار در نسخههای مختلف بیسپلیت سری 90-30، زمانبندی پایدار اسکن و بهروزرسانی مطمئن وضعیتها را در اجرای مداوم کنترل تضمین میکند.
پرسشهای متداول
پرسش: آیا کنتاکتهای خروجی IC693MDR390C میتوانند بارهای AC و DC را در کانالهای مجاور سوئیچ کنند؟
پاسخ: بله، هر کنتاکت رلهای ایزوله Form A بهصورت مستقل کار میکند و امکان کنترل همزمان بارهای AC تا 250 VAC و بارهای DC تا 30 VDC را در مدارهای خروجی جداگانه فراهم میسازد.
پرسش: IC693MDR390C چگونه وضعیت کانالها را برای عیبیابی و اعتبارسنجی میدانی نشان میدهد؟
پاسخ: پنل جلویی برای هر دو مجموعه 8 کانال ورودی گسسته و 8 کانال خروجی رلهای، LEDهای وضعیت مجزا دارد و تأیید بصری لحظهای وضعیتهای منطقی را فراهم میکند.
راهنمای نصب میدانی
- پیش از نصب یا خارجکردن ماژول از بیسپلیت سری 90-30، برق بکپلین و منابع ولتاژ میدانی را قطع کنید.
- سیمکشی خروجی AC ولتاژ بالا را در مسیرهای لوله مجزایی، دور از کابلهای ورودی 24 VDC ولتاژ پایین و کابلهای ارتباطی، عبور دهید.
- برای جلوگیری از خوردگی کنتاکت و نویز شدید الکتریکی، سرکوبگرهای قوس خارجی یا شبکههای RC را روی بارهای القایی، مانند بوبین کنتاکتورها و سلونوئیدها، نصب کنید.
- اطمینان حاصل کنید که اتصالهای زمین سیمکشی میدانی بهطور ایمن به شینه ارت کابینت متصل شدهاند تا یکپارچگی ایزولاسیون گالوانیکی بین میدان و منطق حفظ شود.
