ماژولهای ورودی دیجیتال PACSystems RX3i مدل GE Fanuc IC694MDL660
Manufacturer: GE Fanuc
-
Part Number: IC694MDL660-BC
Condition：New with Original Package
Product Type: ماژولهای ورودی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

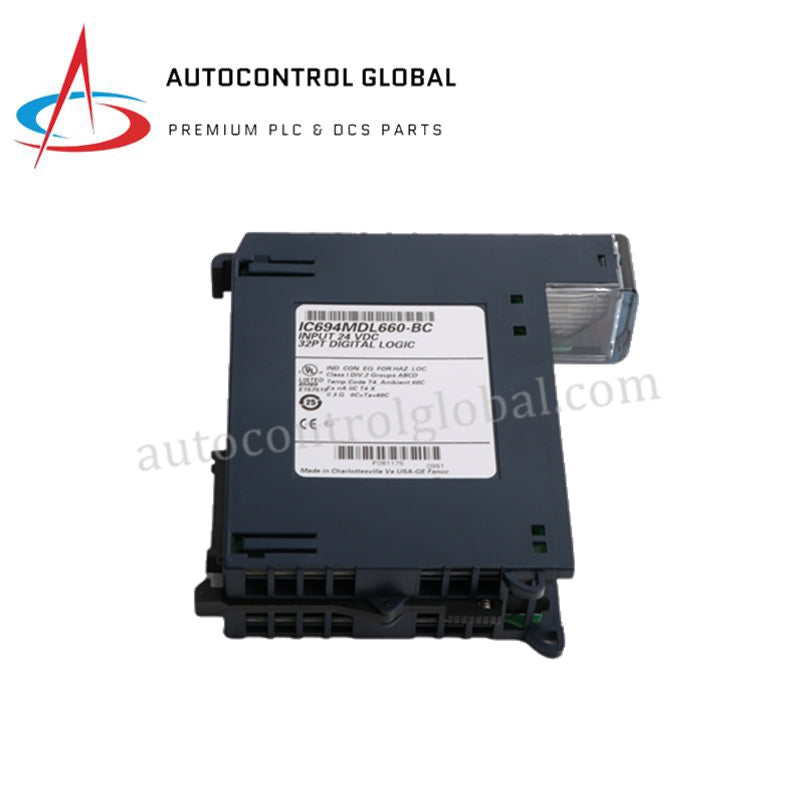

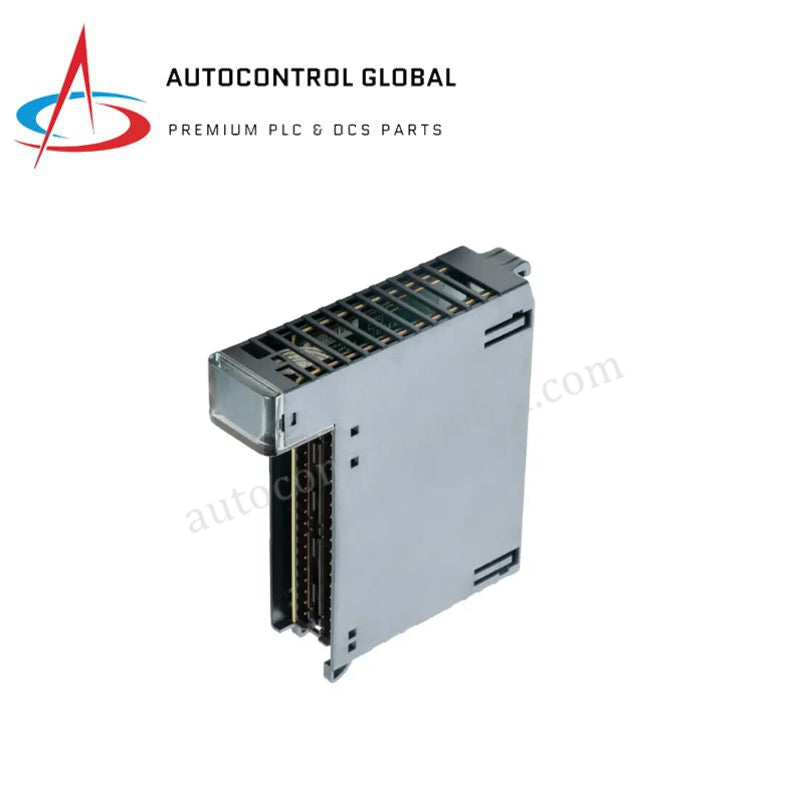

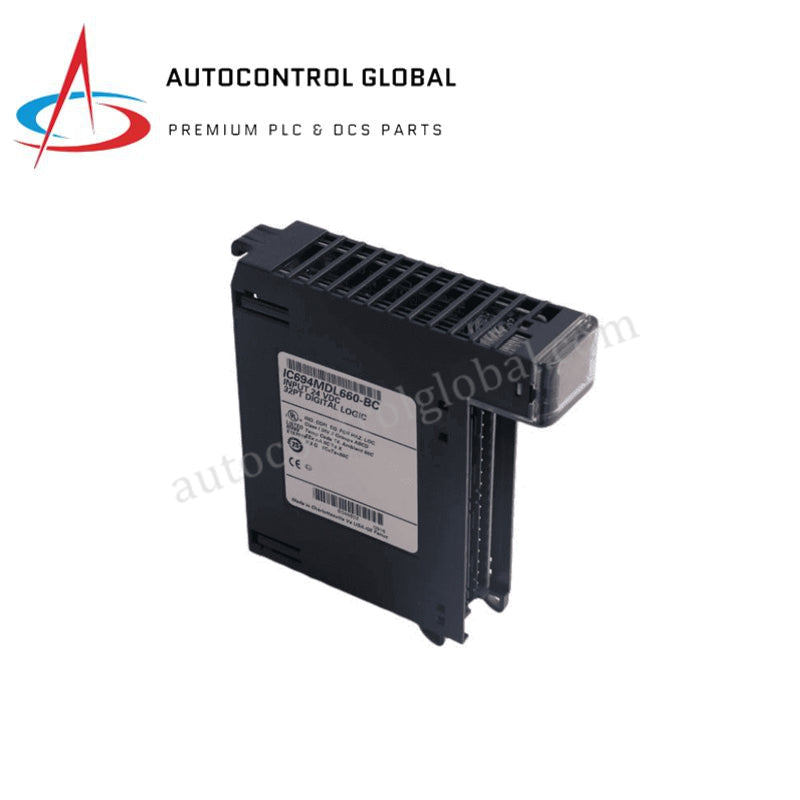

ماژول ورودی GE Fanuc IC694MDL660 برای PACSystems RX3i
ماژول GE Fanuc IC694MDL660-BC (ماژول ورودی دیجیتال IC694MDL660) که برای دریافت سیگنالهای گسسته در پلتفرمهای PACSystems RX3i پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را برای ۳۲ نقطه ورودی فراهم میکند. این ماژول با استفاده از پیکربندیهای منطق مثبت یا منفی، حسگرهای میدانی، کلیدها و شستیهای ۲۴ VDC را در چهار گروه ایزوله به یکدیگر متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC694MDL660-BC |
| برند | GE Fanuc / Emerson |
| مبدأ | ایالات متحده |
| وزن | ۰٫۶۰ کیلوگرم (۱٫۳۱ پوند) |
| ابعاد | ۳۸٫۱ × ۱۴۰٫۰ × ۱۴۰٫۰ میلیمتر |
| دمای عملیاتی | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف توان | حداکثر ۳۰۰ میلیآمپر در بکپلین ۵ VDC |
| نقاط ورودی | ۳۲ (۴ گروه ایزوله شامل ۸ کانال) |
| ولتاژ نامی | ۲۴ VDC (محدوده عملیاتی ۰ تا ۳۰ VDC) |
| جریان حالت روشن | حداقل ۳٫۲ میلیآمپر (معمولاً ۷٫۰ میلیآمپر در ۲۴ VDC) |
| جریان حالت خاموش | حداکثر ۱٫۱ میلیآمپر |
| زمانهای فیلتر | ۰٫۵، ۱٫۰، ۲٫۰، ۵٫۰، ۱۰٫۰، ۵۰٫۰، ۱۰۰٫۰ میلیثانیه (قابل انتخاب) |
| ایزولاسیون | ۱۵۰۰ VAC بین میدان و بکپلین، ۲۵۰ VAC بین گروهها |
| کانکتور موردنیاز | ترمینالبلوک IC694TBB032 یا IC694TBS032 |
تراکم ورودی/خروجی قطعی و پروتکلهای گذرگاه بکپلین
ماژول IC694MDL660 مستقیماً با گذرگاه بکپلین پرسرعت PACSystems RX3i ارتباط برقرار میکند تا دسترسی کمتأخیر به دادهها در هر ۳۲ کانال تضمین شود. ایزولاسیون گروهی کانالبهکانال از انتقال نویز بین حلقههای میدانی جلوگیری میکند؛ در همین حال، سازگاری میانافزار داخلی پردازش قطعی ورودی را بدون تحمیل بار اضافی به چرخههای اسکن CPU تضمین میکند. مقیاسپذیری با تراکم بالای ورودی/خروجی فضای رک را حفظ کرده و ارسال سریع وقفههای سختافزاری را به CPUهای RX3i مجهز به میانافزار نسخه ۲٫۹۰ یا بالاتر امکانپذیر میسازد.
پرسشهای متداول
س: آیا IC694MDL660 هنگام روشن بودن رک RX3i از تعویض گرم پشتیبانی میکند؟
پ: بله، بکپلین PACSystems RX3i از قراردادن و خارجکردن گرم این ماژول پشتیبانی میکند. اپراتورهای سیستم میتوانند بدون قطع برق رک یا متوقفکردن اجرای برنامه CPU، ماژول را تعویض کنند.
س: برای راهاندازی این کارت ورودی، کدام نسخههای CPU موردنیاز است؟
پ: ماژول IC694MDL660 به یک CPU از نوع RX3i با میانافزار نسخه ۲٫۹۰ یا بالاتر نیاز دارد. استفاده از این ماژول با نسخههای قدیمیتر میانافزار CPU باعث شناسایینشدن ماژول در گذرگاه بکپلین خواهد شد.
س: زمانهای قابل انتخاب فیلتر چه تأثیری بر پردازش سیگنال دارند؟
پ: تنظیمات فیلتر ورودی (قابل تنظیم از ۰٫۵ تا ۱۰۰ میلیثانیه) جهش کنتاکتهای الکتریکی و نویز فرکانس بالا را در خطوط میدانی سرکوب میکنند. زمان پاسخ با پارامتر فیلتر انتخابشده مطابقت دارد تا پیش از گزارش داده به بکپلین، تغییر وضعیت پایدار تضمین شود.
راهنمای نصب در محل
ماژول IC694MDL660 را مستقیماً در هر شکاف خالی از بیسپلیت یونیورسال یا توسعه RX3i نصب کنید. کابلهای میدانی را با استفاده از ترمینالبلوک ۳۶ پین جعبهای IC694TBB032 یا ترمینالبلوک فنری IC694TBS032 نصب و محکم کنید. اطمینان حاصل کنید سیمکشی میدانی هر گروه ۸ کاناله با پیکربندی مشترک مثبت (سینککننده) یا منفی (منبعدهنده) موردنظر مطابقت دارد. برای جلوگیری از القای سیگنال، کابلهای سیگنال ۲۴ VDC را با فاصله حداقل ۳۰۰ میلیمتر از خطوط AC ولتاژبالا عبور دهید. در خطوط شیلددار، حداقل یک اتصال زمین تکنقطهای را نزدیک محل ورود به کابینت حفظ کنید و مطمئن شوید همرفت حرارتی پنل مسدود نشده است تا دمای محیط بین ۰ تا ۶۰ درجه سانتیگراد باقی بماند.
