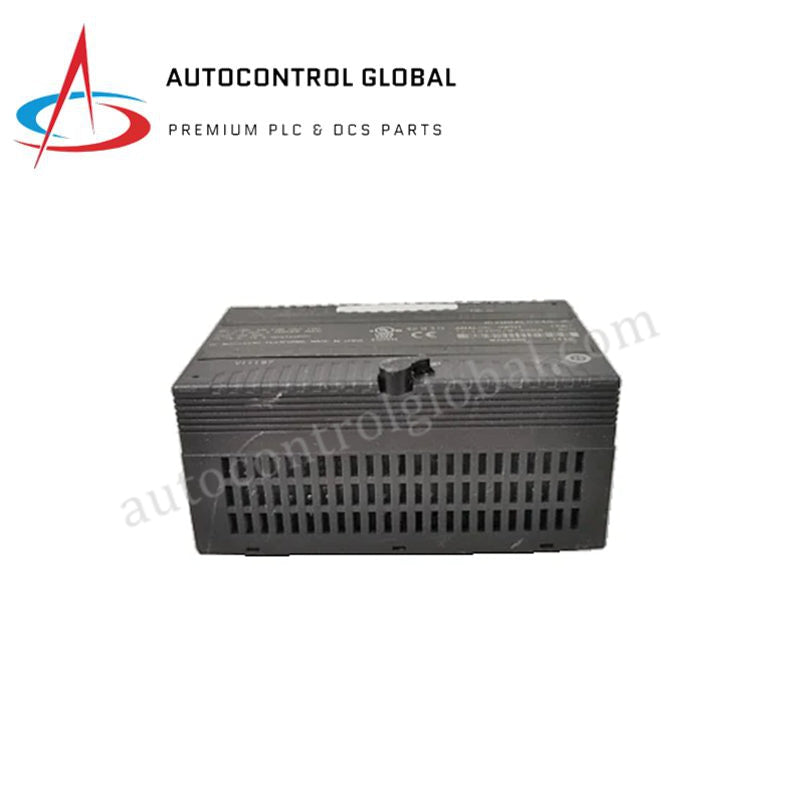

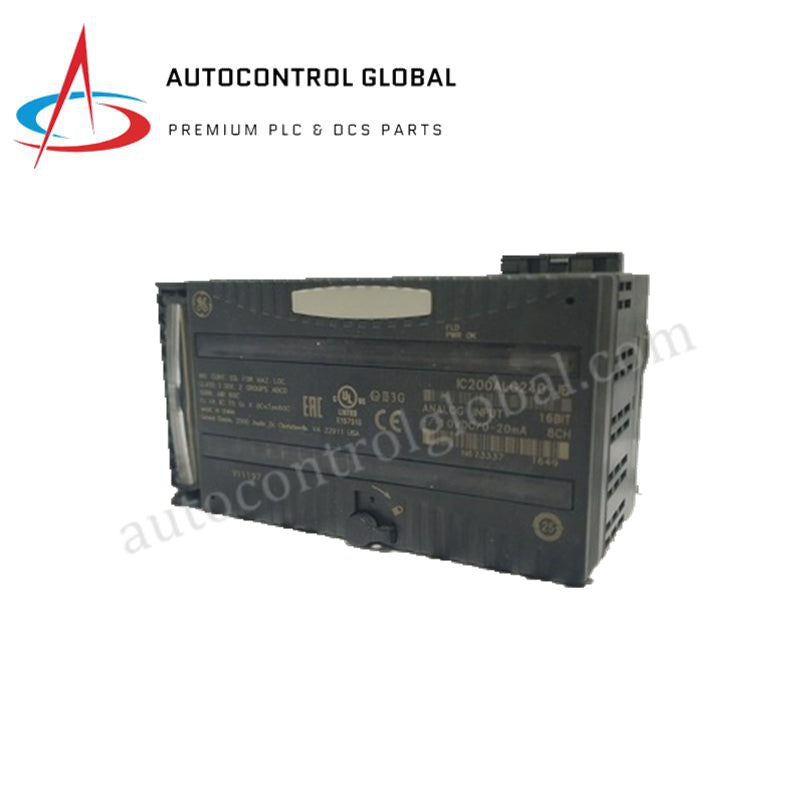

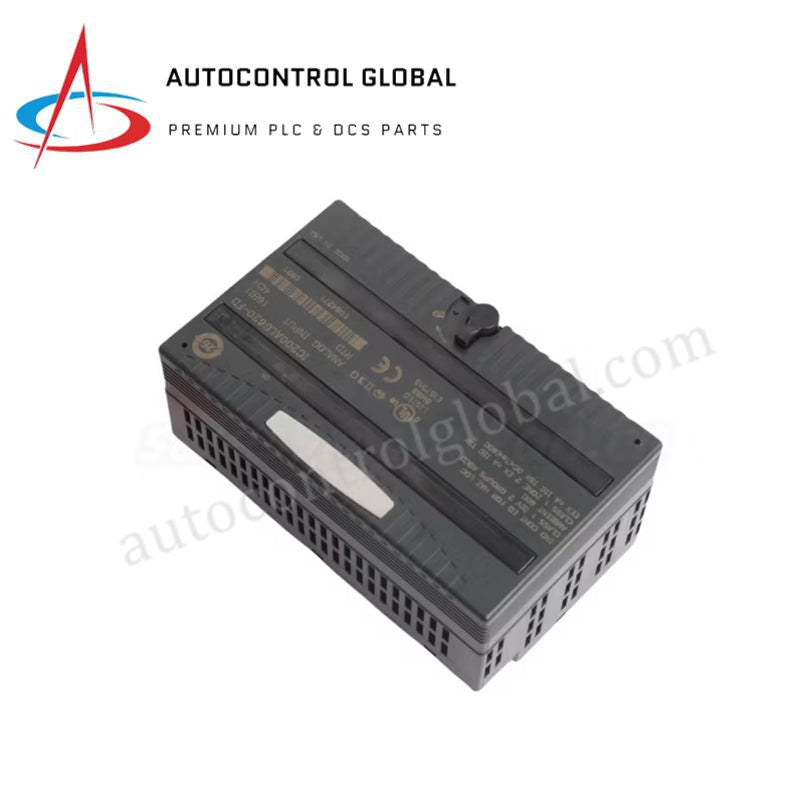

ماژول ورودی آنالوگ ۱۶ بیتی ۸ کاناله GE IC200ALG240-JE
Manufacturer: GE Fanuc
-
Part Number: IC200ALG240-JE
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ GE Fanuc IC200ALG240-JE VersaMax
ماژول GE Fanuc IC200ALG240-JE (IC200ALG240، ماژول ورودی آنالوگ) که برای دریافت سیگنالهای آنالوگ با دقت بالا در پلتفرمهای PLC مدل GE Fanuc VersaMax پیکربندی شده است، پردازش مستقیم سیگنالهای فیزیکی را در ۸ کانال ورودی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200ALG240-JE |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | ۰٫۶۰ کیلوگرم (۱٫۳۱ پوند) |
| ابعاد | ۱۲۰ میلیمتر × ۹۰ میلیمتر × ۵۰ میلیمتر |
| دمای کاری | ۰ تا +۶۰ درجه سانتیگراد |
| مصرف برق | ۱۵ میلیآمپر در ۵ ولت DC (بسته به پیکربندی بیسپلیت، حداکثر تا ۸۰ میلیآمپر) |
| تعداد ورودیها | ۸ کانال |
| انواع سیگنال ورودی | ۴–۲۰ میلیآمپر / ۰–۱۰ ولت DC |
| وضوح | ۱۶ بیتی |
| ایزولاسیون | ایزولاسیون کانالبهکانال / فیلد به منطق |
| نشانگرهای وضعیت | LEDهای OK و برق فیلد |
سرعت ارتباط گذرگاه بکپلین و مقیاسپذیری چگالی I/O
این ماژول متغیرهای فرایندی دیجیتالیشده را مستقیماً از طریق رابط حامل داخلی به CPU VersaMax منتقل میکند و با استفاده از مقیاسپذیری I/O با چگالی بالا، امکان جایدهی ۸ کانال اندازهگیری آنالوگ را در یک شکاف شاسی فراهم میسازد. این واحد با جریان مصرفی بکپلین داخلی تنها ۱۵ میلیآمپر در ۵ ولت DC، تبدیل سیگنال A/D شانزدهبیتی را انجام میدهد و نویز خط برق با مد مشترک را از طریق فیلترهای ناچ ۵۰/۶۰ هرتز کاهش میدهد. ایزولاسیون گالوانیکی کانالها از ایجاد حلقههای اتصال زمین فیلد که میتوانند سرعت ارتباط گذرگاه بکپلین را مختل کنند یا مقادیر ثباتهای مجاور را در طول چرخههای اسکن مداوم دچار خطا کنند، جلوگیری میکند.
سؤالات متداول
س: ماژول IC200ALG240-JE خطاهای قطع سیم را در حلقههای ترانسمیتر چگونه مدیریت میکند؟
پ: این ماژول برای حالتهای حلقه جریان، منطق داخلی تشخیص قطع سیم را اجرا میکند و هنگام شناسایی قطع حلقه ورودی، بیتهای خطای تشخیصی را بلافاصله در کنترلکننده CPU فعال میسازد.
س: آیا برای کارکرد ورودیهای کانال این ماژول، برق خارجی فیلد لازم است؟
پ: بله، برای راهاندازی حلقههای حسگر خارجی باید برق فیلد به ترمینالبلوک حامل تأمین شود و کارکرد صحیح نیز با روشن شدن LED برق فیلد در صفحه جلویی نشان داده میشود.
س: آیا میتوان IC200ALG240-JE را روی بیسهای حامل استاندارد VersaMax نصب کرد؟
پ: بله، این ماژول مستقیماً در حاملهای ورودی/خروجی گیرهای استاندارد VersaMax نصب میشود و بدون کابلکشی ریبونی خارجی، با گذرگاه بکپلین و ترمینالاستریپ قابل جداسازی اتصال الکتریکی برقرار میکند.
راهنمای نصب در محل
پیش از نصب یا خارج کردن ماژول از حامل VersaMax، همه منابع اصلی برق و تغذیههای ولتاژ فیلد را ایزوله کنید. اطمینان حاصل کنید که ماژول بهدرستی با راهنماهای حامل همراستا شده و برای برقراری تماس کامل با کانکتور بکپلین در جای خود چفت شده است. سیمکشی ورودی آنالوگ را با استفاده از هادیهای تابیده و شیلددار انجام دهید و خطوط سیگنال را از کابلهای برق AC با ولتاژ بالا جدا نگه دارید. شیلد کابلها را در یک نقطه به شینه اتصال زمین سیستم متصل کنید تا از ایجاد حلقههای اختلاف پتانسیل زمین و القای نویز سیگنال جلوگیری شود.
