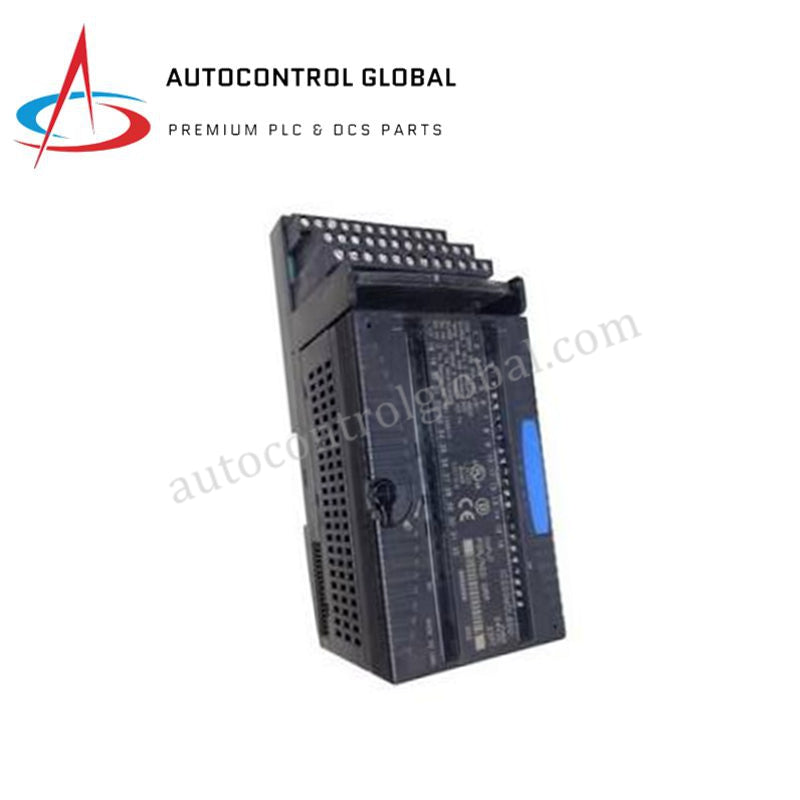

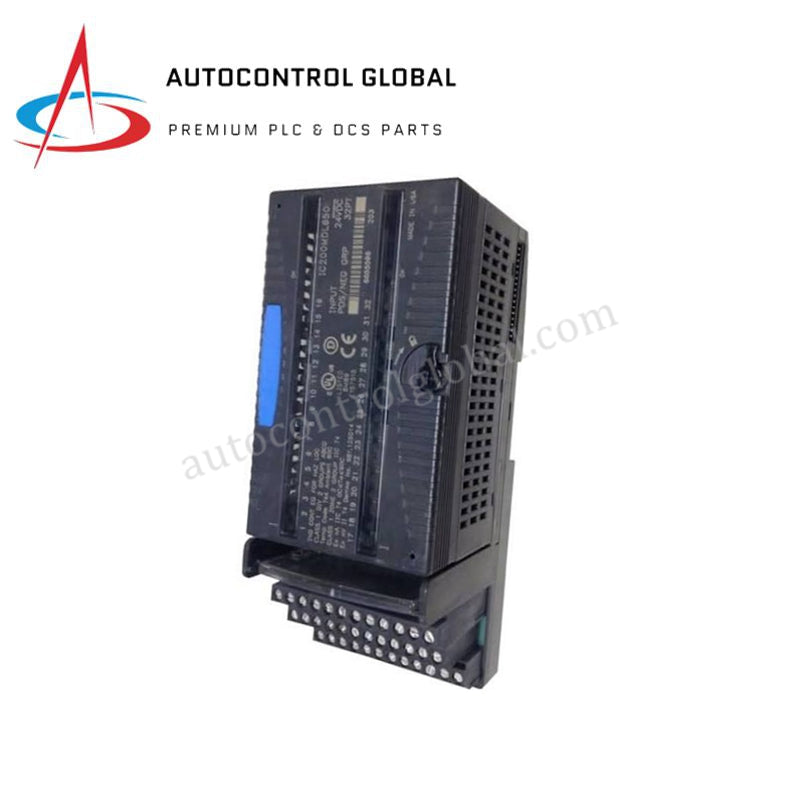

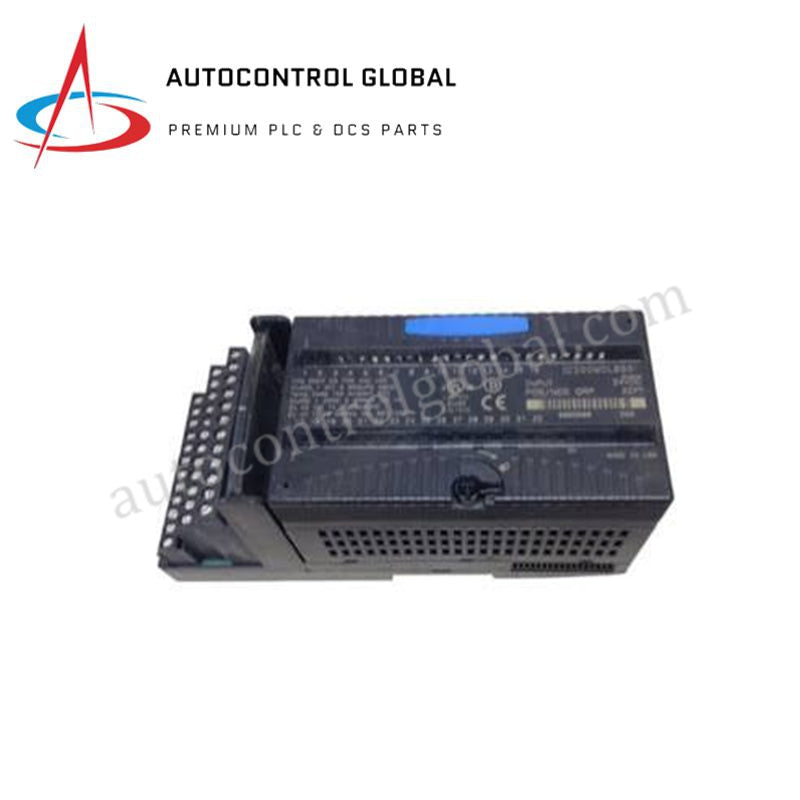

ماژول خروجی ۳۲ نقطهای GE IC200MDL750J با ولتاژ 12/24 VDC
Manufacturer: GE Fanuc
-
Part Number: IC200MDL750J
Condition：New with Original Package
Product Type: کارتهای ورودی/خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی گسسته GE Fanuc IC200MDL750J VersaMax
ماژول GE Fanuc IC200MDL750J (ماژول خروجی گسسته IC200MDL750) که برای کنترل خروجی گسسته با چگالی بالا در پلتفرمهای PLC مدل GE Fanuc VersaMax پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را در ۳۲ نقطه خروجی DC فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200MDL750J |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | ۰٫۳۱ کیلوگرم (۰٫۶۹ پوند) |
| ابعاد | ۱۲۰ میلیمتر × ۹۰ میلیمتر × ۵۰ میلیمتر |
| دمای کاری | ۰ تا +۶۰ درجه سانتیگراد |
| مصرف توان | ۹۰ میلیآمپر در ۵ ولت DC (مصرف از بکپلین) |
| نقاط خروجی | ۳۲ نقطه (۲ گروه شامل ۱۶ کانال) |
| محدوده ولتاژ خروجی | +۱۰٫۲ تا +۳۰ ولت DC (۱۲/۲۴ ولت DC نامی) |
| جریان خروجی | ۰٫۵ آمپر برای هر نقطه (حداکثر جریان هجومی ۲٫۰ آمپر به مدت ۱۰۰ میلیثانیه) |
| زمان پاسخ | روشن: ۰٫۲ میلیثانیه، خاموش: ۱٫۰ میلیثانیه |
| ایزولاسیون | ایزولاسیون ۱۵۰۰ ولت RMS بین مدار میدان و منطق |
| نشانگرهای وضعیت | LEDهای سبز مجزای کانالها، LED مربوط به OK، LED مربوط به FLD PWR |
سرعت ارتباط گذرگاه بکپلین و مقیاسپذیری چگالی ورودی/خروجی
این ماژول فرمانهای کنترلی CPU را از طریق مقیاسپذیری ورودی/خروجی با چگالی بالا مستقیماً به بارهای خارجی میدان هدایت میکند و میتواند حداکثر ۳۲ کانال گسسته را در فضای یک اسلات VersaMax سوئیچ کند. این واحد با مصرف جریان داخلی ۹۰ میلیآمپر در ۵ ولت DC از بکپلین، فرمانهای سوئیچینگ را با زمان پاسخ ۰٫۲ میلیثانیه برای انتقال به وضعیت روشن اجرا میکند. ایزولاسیون نوری کانالها با ظرفیت ۱۵۰۰ ولت RMS از تداخل جهشهای القایی سمت میدان و نویز بار با سرعت ارتباط گذرگاه بکپلین یا وضعیتهای منطقی داخلی CPU جلوگیری میکند.
سؤالات متداول
س: آیا IC200MDL750J از حفاظت سمت میدان در برابر اتصال کوتاه و اضافهجریان پشتیبانی میکند؟
پ: بله، این ماژول مدارهای حفاظتی الکترونیکی در برابر اتصال کوتاه و اضافهجریان دارد تا از قطعات سوئیچینگ داخلی در برابر خطاهای سیمکشی میدان محافظت کند.
س: ظرفیت خروجی ۳۲ نقطهای در پایانههای میدان ماژول چگونه سازماندهی شده است؟
پ: خروجیها به ۲ گروه ایزوله تقسیم شدهاند که هرکدام شامل ۱۶ کانال هستند و امکان اتصال منابع تغذیه جداگانه برای نواحی مختلف بار میدان را فراهم میکنند.
س: آیا میتوان ماژول خروجی IC200MDL750J را هنگام عملکرد فعال CPU بهصورت گرم تعویض کرد؟
پ: استانداردهای نصب در میدان ایجاب میکنند پیش از خارج کردن یا نصب ماژول روی پایه حامل، برق رک بکپلین و منابع ولتاژ خارجی میدان را ایزوله کنید.
راهنمای نصب در میدان
پیش از نصب یا سرویس ماژول، اطمینان حاصل کنید که برق اصلی بکپلین و منابع تغذیه بار ۱۲/۲۴ ولت DC میدان کاملاً قطع شدهاند. راهنماهای جانبی بدنه را با شیار پایه حامل همراستا کنید و آن را محکم فشار دهید تا مکانیزم قفل کاملاً در جای خود چفت شود. هادیهای بار خارجی را به ترمینالبلوک جداشدنی سیمکشی کنید و از رعایت قطبیت صحیح برای تجهیزات میدان با منطق مثبت اطمینان یابید. اتصال زمین ریل DIN یا شاسی محفظه را به شینه اصلی ارت وصل کنید تا محدودیتهای مؤثر حفاظت در برابر اضافهولتاژ حفظ شده و نویز سیگنال به حداقل برسد.
