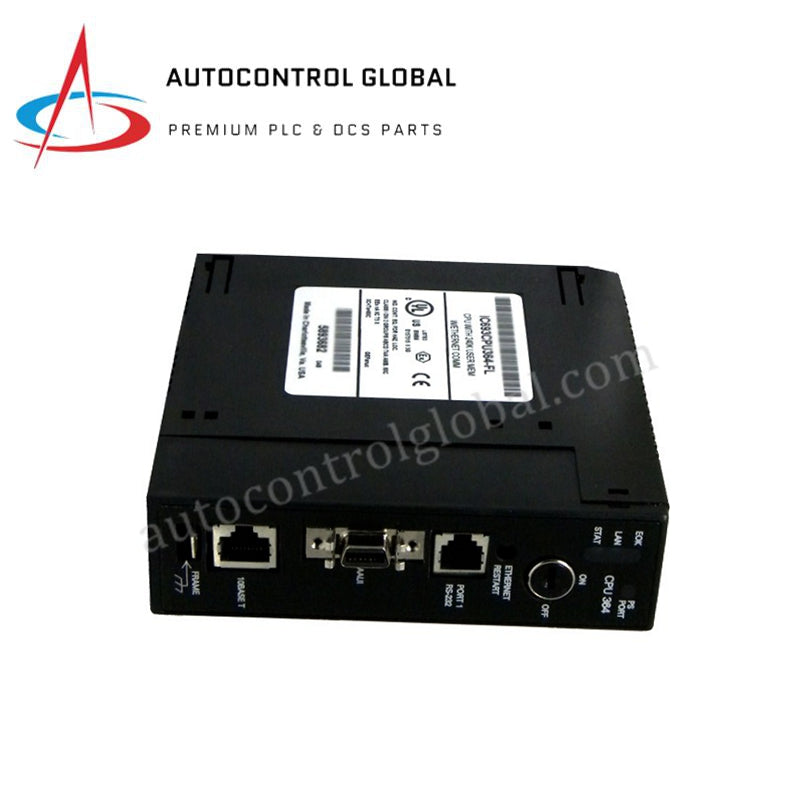

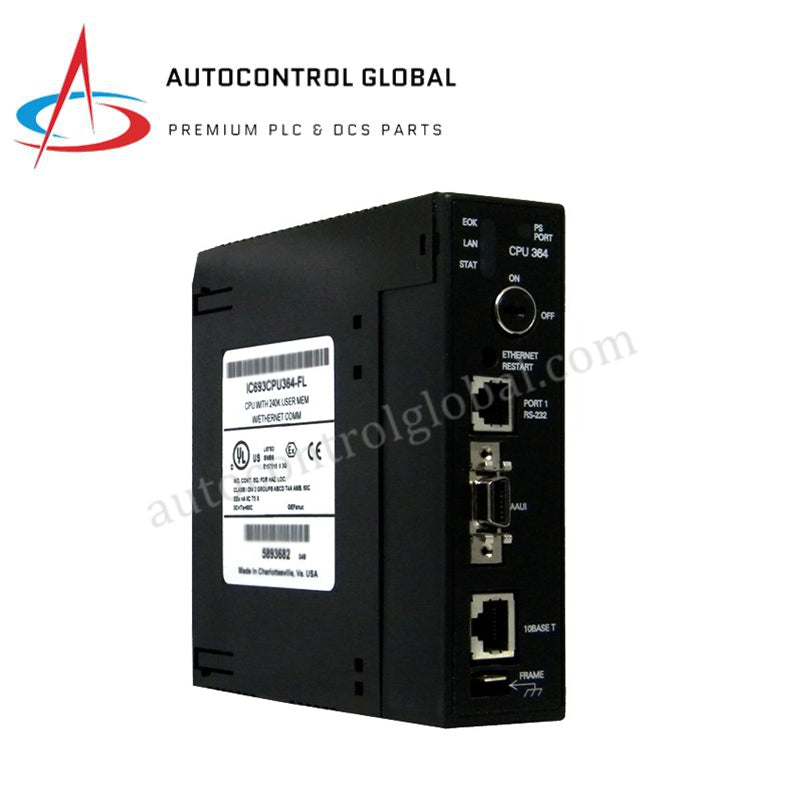

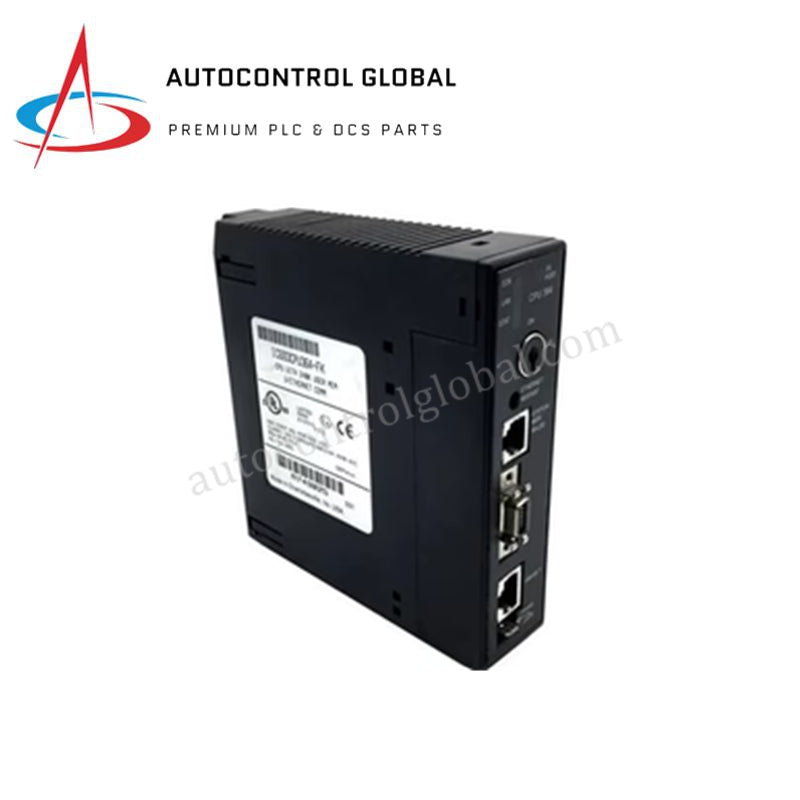

ماژولهای پردازنده CPU سری GE IC693CPU364 برای 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693CPU364
Condition：New with Original Package
Product Type:
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول پردازنده CPU سری GE IC697CPU364 از سری 90-30
ماژول GE IC693CPU364 (ماژول CPU مدل IC693CPU364) که برای اجرای پرسرعت منطق و ارتباطات شبکه یکپارچه در پلتفرمهای PLC سری 90-30 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CPU364 |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۷۷ کیلوگرم (۱٫۶۹ پوند) |
| ابعاد | ماژول CPU تکاسلاته سری 90-30 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت) |
| دمای نگهداری | ۴۰- تا ۸۵ درجه سانتیگراد (۴۰- تا ۱۸۵ درجه فارنهایت) |
| مصرف توان | ۱٫۵۱ آمپر در منبع تغذیه +۵ ولت DC |
| ریزپردازنده | 80386EX با فرکانس ۲۵ مگاهرتز |
| حافظه کاربر | ۲۴۰ کیلوبایت (حافظه RAM و ذخیرهسازی فلش) |
| نرخ اسکن معمول | ۰٫۲۲ میلیثانیه برای هر ۱K منطق (کنتاکتهای بولی) |
| رابط اترنت | اترنت یکدرگاهی یکپارچه (AAUI یا 10BaseT) |
| رابط سریال | RS-485 از طریق اتصال منبع تغذیه |
| حداکثر تعداد بیسپلیتها | حداکثر ۸ عدد (۱ بیسپلیت CPU بهعلاوه ۷ بیسپلیت توسعه/راهدور) |
گذرگاه بکپلین و شبکههای قطعی
این ماژول مستقیماً در اسلات 1 یک بیسپلیت ماژولار CPU سری 90-30 نصب میشود و با اتصال به گذرگاه بکپلین، سرعت ارتباطی بالایی را در مسیرهای توسعهیافته بیسپلیت فراهم میکند. اتصال اترنت یکپارچه در کنار مسیریابی سریال اختصاصی RS-485، اجرای شبکههای قطعی را برای انتقال داده همتابههمتا، همگامسازی ثباتهای حافظه و برنامهنویسی سیستم تضمین میکند. سازگاری پیشرفته فریمویر فلش، اجرای پیوسته منطق برنامه کاربر را تضمین کرده و عملکرد پردازشی قابلاعتماد و مقیاسپذیری بالای ورودی/خروجی را در معماریهای پیچیده اتوماسیون چندرکی حفظ میکند.
پرسشهای متداول
س: آیا میتوان ماژول IC693CPU364 را هنگامی که برق بیسپلیت سری 90-30 وصل است، نصب یا خارج کرد؟
پ: خیر، این ماژول قابلیت تعویض در حالت روشن را ندارد. پیش از نصب یا خارج کردن ماژول CPU، همه منابع تغذیه متصل به بیسپلیت را قطع کنید تا از آسیب به منطق یا صدمه الکتریکی به گذرگاه بکپلین جلوگیری شود.
س: اگر پنل جلویی ماژول دارای رابط اترنت باشد، دسترسی به برنامهنویسی سریال در IC693CPU364 چگونه انجام میشود؟
پ: ارتباطات سریال SNP و RS-485 از طریق کانکتوری انجام میشوند که مستقیماً روی ماژول منبع تغذیه سری 90-30 نصبشده در سمت چپترین اسلات بیسپلیت CPU قرار دارد.
راهنمای نصب در محل
ماژول IC697CPU364 را در حالی که برق سیستم خاموش است، بهطور مشخص در اسلات 1 یک بیسپلیت ماژولار CPU سری 90-30 نصب کنید. گیرههای نگهدارنده ماژول را محکم ببندید تا اتصال پیوسته زمین فریم با پنل بیسپلیت برقرار بماند. هنگام اتصال رابط اترنت داخلی، کابل استاندارد فرستندهگیر 10BaseT یا AAUI را مستقیماً به درگاه جلویی وصل کنید و از اتصال صحیح شیلد کابل به زمین در نقطه ورود به محفظه اطمینان حاصل کنید. در صورت اتصال بیسپلیتهای توسعه، کانکتور مادگی D-type بیستوپنجپین در سمت راست بیسپلیت اصلی CPU را به کابل توسعه متصل کرده و بررسی کنید که محدودیتهای طول کل گذرگاه رعایت شده باشند تا از قطع ارتباط جلوگیری شود.
