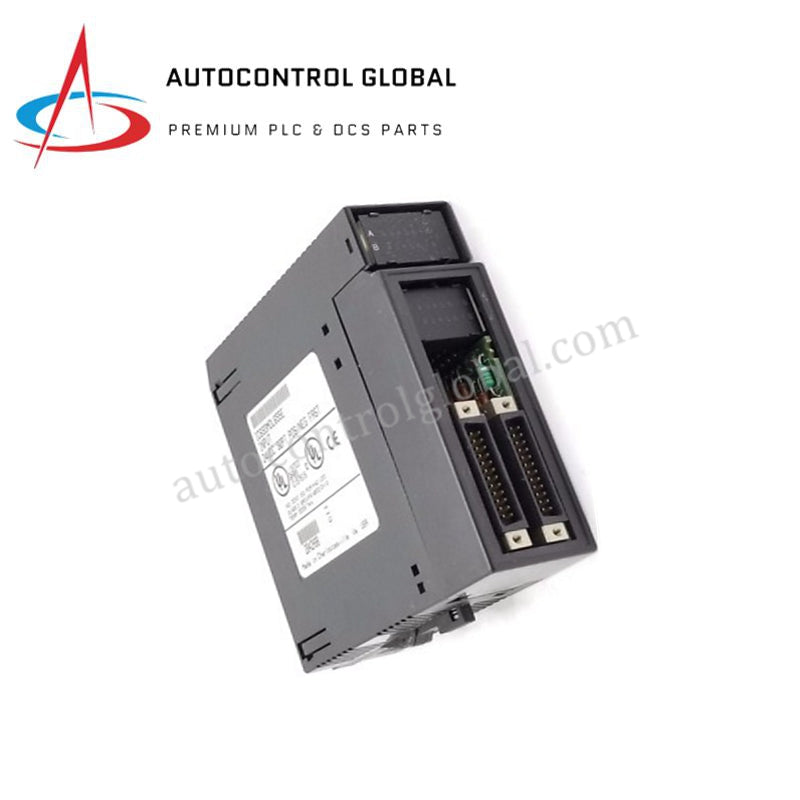

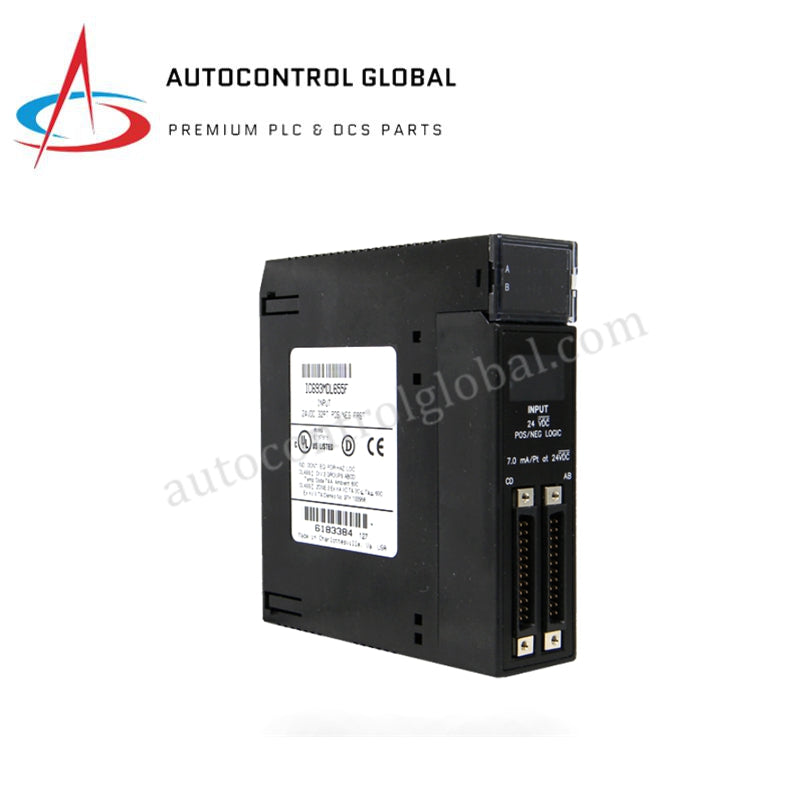

ماژولهای ورودی سریع ۳۲ نقطهای 24VDC مدل GE IC693MDL655E
Manufacturer: GE Fanuc
-
Part Number: IC693MDL655E
Condition：New with Original Package
Product Type: ماژولهای ورودی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی سریع GE Fanuc IC693MDL655E سری 90-30
ماژول ورودی سریع GE Fanuc IC693MDL655E که با نام IC693MDL655 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنالهای گسسته با چگالی بالا در پلتفرمهای PLC سری 90-30 عمل میکند. این واحد که در هر شکاف استاندارد I/O از بیسپلیتهای 5 یا 10 شکافه نصب میشود، 32 کانال ورودی گسسته سریع 24 VDC را در چهار گروه ایزوله پردازش میکند تا تجهیزاتی مانند لیمیتسوئیچها، شستیها و حسگرهای مجاورت را پایش کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693MDL655E |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | 0.30 kg |
| ابعاد | 178 x 178 x 51 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | حداکثر 195 mA در باس 5 VDC، معمولاً 224 mA در باس 24 VDC |
| مدل پایه | IC693MDL655 |
| چگالی ورودی | 32 نقطه گسسته (4 گروه ایزوله شامل 8 نقطه) |
| محدوده ولتاژ | 24 VDC نامی (محدوده کاری 0 تا 30 VDC) |
| ولتاژ / جریان حالت روشن | 11.5 تا 30 VDC / >= 3.2 mA (معمولاً 7.0 mA در 24 VDC) |
| ولتاژ / جریان حالت خاموش | 0 تا 5 VDC / <= 1.1 mA |
| زمان پاسخ ورودی | 0.5 تا 2 ms (پاسخ سریع) |
| میزان ایزولاسیون | ایزولاسیون 1500 V بین فیلد و منطق، 250 V بین گروهها |
| نوع کانکتور | 2 کانکتور 24 پینی Fujitsu (FCN-365P024-AU) |
| کابلهای رابط فیلد | IC693CBL327 (گروههای A/B)، IC693CBL328 (گروههای C/D) |
سرعت ارتباط باس بکپلین و مقیاسپذیری چگالی I/O
ماژول IC693MDL655E بهروزرسانیهای اسکن ورودی پرسرعت را مستقیماً از طریق باس موازی بکپلین اجرا میکند و در طول عملیات جاروب بلادرنگ PLC، سرعت ارتباط بهینه باس بکپلین را حفظ میکند. موانع ایزولاسیون نوری، خطوط منطقی بکپلین را در برابر حلقههای زمین سمت فیلد و نویزهای گذرا محافظت میکنند. متمرکز کردن 32 کانال ورودی منطقی پرسرعت مثبت/منفی در یک شکاف بکپلین، مقیاسپذیری کارآمد چگالی I/O را امکانپذیر میکند و همزمان فضای کلی تابلو کنترل را کاهش میدهد.
سؤالات متداول
س: برای اتصال حسگرهای فیلد به IC693MDL655E به چه نوع اتصال سیمکشی نیاز است؟

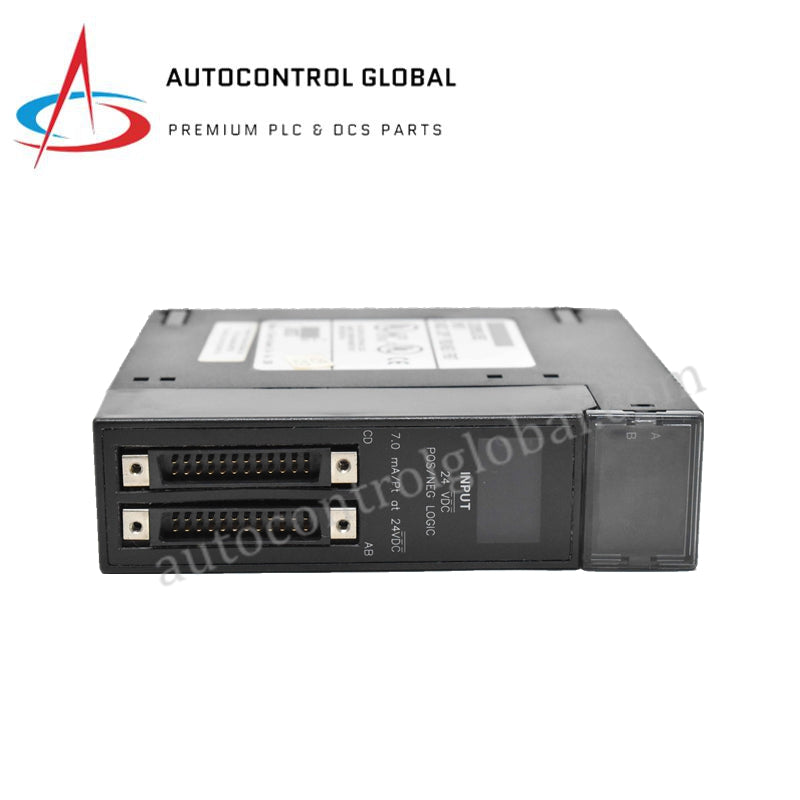

پ: پنل جلویی بهجای ترمینالهای پیچی استاندارد از دو کانکتور 24 پینی Fujitsu (FCN-365P024-AU) استفاده میکند. اتصالات فیلد به کابلهای از پیش سیمکشیشدهای مانند IC693CBL327 برای گروههای A/B و IC693CBL328 برای گروههای C/D نیاز دارند.
س: آیا IC693MDL655E میتواند تجهیزات فیلد سینک و سورس را همزمان روی یک ماژول پشتیبانی کند؟
پ: بله، هر یک از چهار گروه ایزوله 8 نقطهای را میتوان بهطور مستقل برای منطق مثبت (سینک) یا منفی (سورس) سیمکشی کرد، مشروط بر اینکه هر 8 نقطه در یک گروه، پیکربندی سیمکشی یکسانی داشته باشند.
س: آیا ماژول IC693MDL655E هنگام کار بیسپلیت قابلیت تعویض گرم دارد؟
پ: خیر، پیش از نصب یا خارج کردن ماژول، باید برق اصلی سیستم بیسپلیت سری 90-30 و منابع خارجی 24 VDC فیلد کاملاً ایزوله شوند تا از آسیب سختافزاری جلوگیری شود.
راهنمای نصب در فیلد
- پیش از قرار دادن ماژول در شاسی، برق تغذیه بیسپلیت و ولتاژ خارجی 24 VDC فیلد را قطع کنید.
- درگیری صحیح و قفل شدن ضامن هر دو کانکتور کابل 24 پینی Fujitsu را بررسی کنید تا تماس پیوسته پینها در برابر ارتعاشات صنعتی تضمین شود.
- برای جلوگیری از کوپل نویز القایی، کابلهای حسگر ولتاژ پایین را از سیمهای موتور AC ولتاژ بالا و مسیرهای خروجی درایو فرکانس متغیر دور نگه دارید.
- برای حفظ عملکرد ایزولاسیون نوری 1500 V بین فیلد و منطق، تسمه اتصال زمین حفاظ سیستم را مستقیماً به قاب نصب بیسپلیت متصل کنید.
