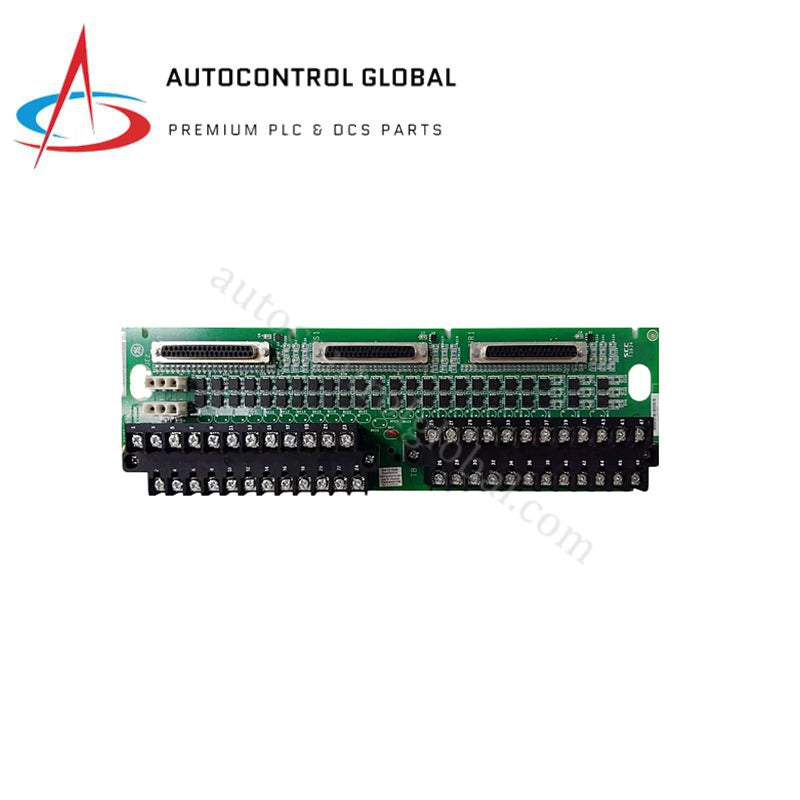

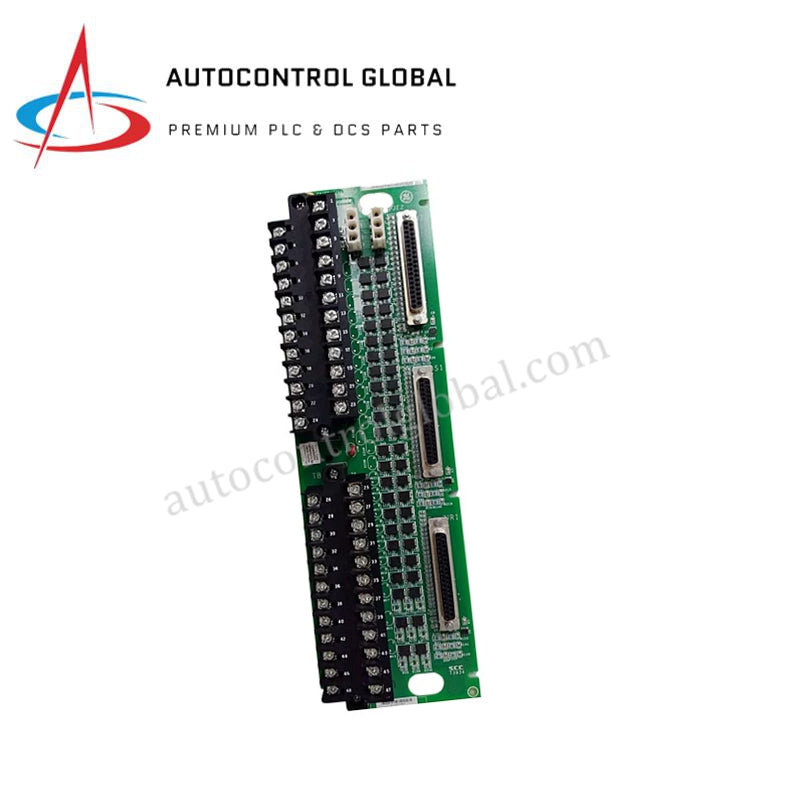

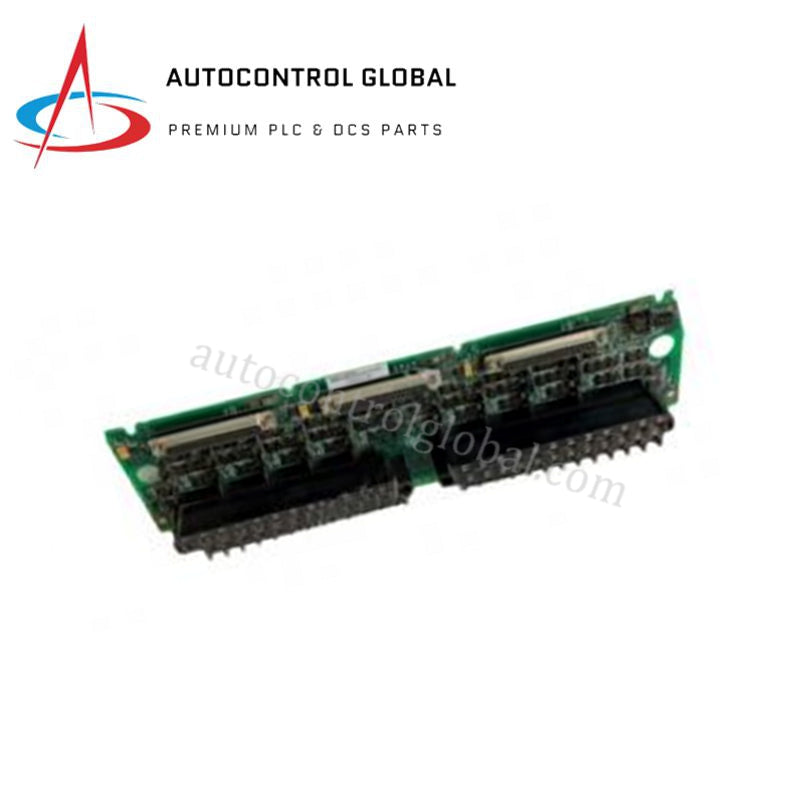

برد ترمینال ورودی ترموکوپل GE IS200TBTCH1C Mark VIe
Manufacturer: GE Fanuc
-
Part Number: IS200TBTCH1C
Condition：New with Original Package
Product Type: بردهای ترمینال ورودی ترموکوپل
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد ترمینال GE IS200TBTCH1C Mark VIe
برد ترمینال GE IS200TBTCH1C (IS200TBTCH1C برد ورودی ترموکوپل) برای خاتمه سیگنال آنالوگ در سیستمهای کنترل Mark VIe پیکربندی شده است و اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این برد به عنوان یک برد رابط ترموکوپل با چگالی بالا طراحی شده است که تا ۲۴ کانال داده حسگر دما را مستقیماً به شبکه کنترل خاتمه، شرایطدهی و انتقال میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TBTCH1C |
| برند | GE |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۵۱ کیلوگرم |
| ابعاد | ۲۰۲ × ۱۵۰ × ۳۶ میلیمتر |
| دمای کاری | منفی ۴۰ تا مثبت ۷۵ درجه سانتیگراد |
| مصرف برق | تأمین شده از طریق بکپلین بستههای PTCC I/O متصل |
| کانالهای ترموکوپل | ۲۴ ورودی |
| انواع ترموکوپل پشتیبانی شده | E, J, K, S, T |
| دامنه ورودی | منفی ۸ میلیولت تا مثبت ۴۵ میلیولت |
| حداکثر فاصله کابل | ۳۰۰ متر |
| حداکثر مقاومت کابل | ۴۵۰ اهم دوطرفه |
ارتباط باس بکپلین Mark VIe و مسیریابی سیگنال
این برد ترمینال از فیلترهای سرکوب نویز فرکانس بالا در هر کانال ورودی استفاده میکند تا یکپارچگی سیگنال در هنگام انتقال داده به بستههای PTCC I/O حفظ شود. ماژول دارای حسگرهای مرجع جبرانسازی اتصال سرد (CJC) یکپارچه مستقیماً روی برد است. این طراحی اندازهگیریهای بسیار دقیق اتصال سرد را در نزدیکی نقطه خاتمه تضمین میکند و نیاز به سختافزار جبرانسازی خارجی را حذف میکند و در عین حال سازگاری فریمور فلش و سرعت اسکن در سراسر شبکه بکپلین قطعی را بهینه میسازد.
سؤالات متداول
س: آیا IS200TBTCH1C از پیکربندیهای Triple Modular Redundant (TMR) پشتیبانی میکند؟
ج: بله، این برد ترمینال هنگام جفت شدن با بستههای PTCC I/O مربوطه از پیکربندیهای ساده، دوگانه و TMR برای اطمینان از نظارت دمای با قابلیت اطمینان بالا پشتیبانی میکند.
س: آیا این برد ترمینال میتواند ورودیهای ترموکوپل را در فاصله بیش از ۳۰۰ متر پردازش کند؟
ج: این برد برای حداکثر فاصله کابل ۳۰۰ متر (۹۸۴ فوت) رتبهبندی شده است. برای حفظ دقت سیگنال در این فاصله، مقاومت کل حلقه دوطرفه سیم توسعه نباید از ۴۵۰ اهم تجاوز کند.
س: شاخصهای اصلی تشخیصی روی برد چیستند؟
ج: برد بر مدارهای شرایطدهی غیرفعال تکیه دارد؛ گزارشهای تشخیصی شامل تشخیص ترموکوپل باز و خطاهای حسگر اتصال سرد توسط بسته PTCC I/O متصل اجرا و نمایش داده میشود.
راهنمای نصب در محل
- برد ترمینال را بهطور ایمن داخل یک پنل محافظ با استفاده از کانالهای نصب ریل DIN یکپارچه یا پایههای استاندارد پنل نصب کنید.
- تمام سیمهای شیلد ترموکوپل را به نوار زمین ابزار اختصاصی متصل کنید؛ اجازه ندهید شیلدها شناور باشند یا مستقیماً به ترمینالهای سیگنال فعال متصل شوند.
- اطمینان حاصل کنید که تمام پیچهای ترمینال طبق مشخصات سازنده سفت شدهاند تا از ایجاد مقاومت تماس که باعث انحراف اندازهگیری دما میشود جلوگیری شود.
- سیمهای توسعه ترموکوپل را از کابلهای برق AC با ولتاژ بالا جدا نگه دارید تا از تداخل الکترومغناطیسی روی حلقههای ورودی میلیولت پایین جلوگیری شود.
