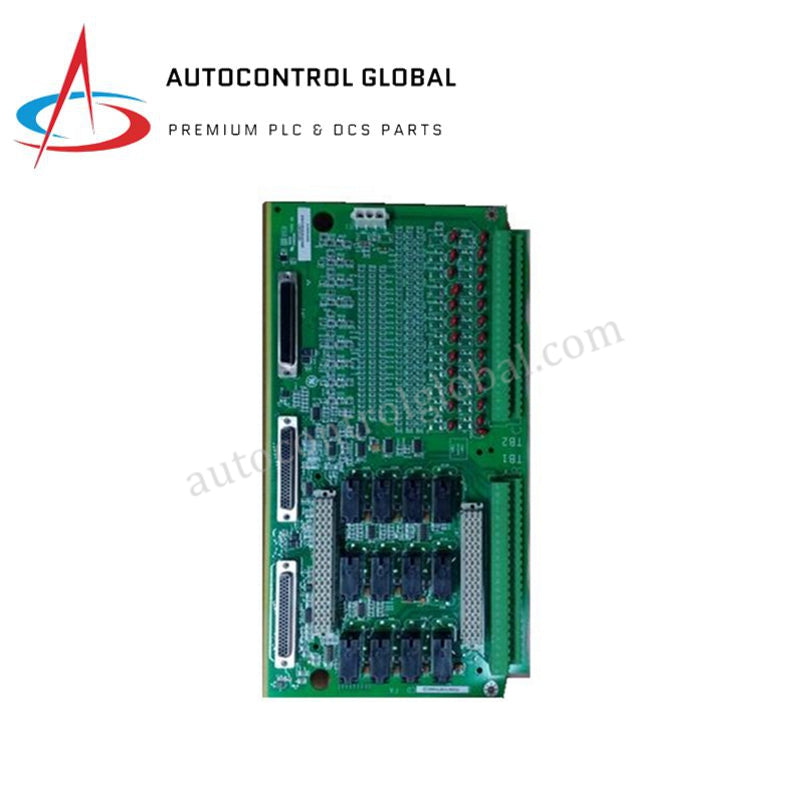

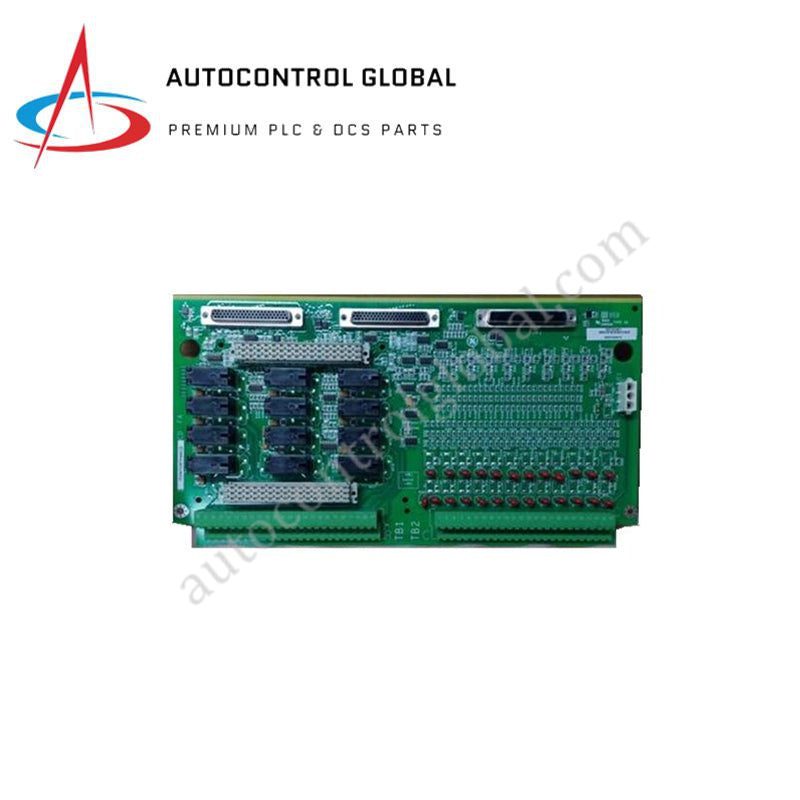

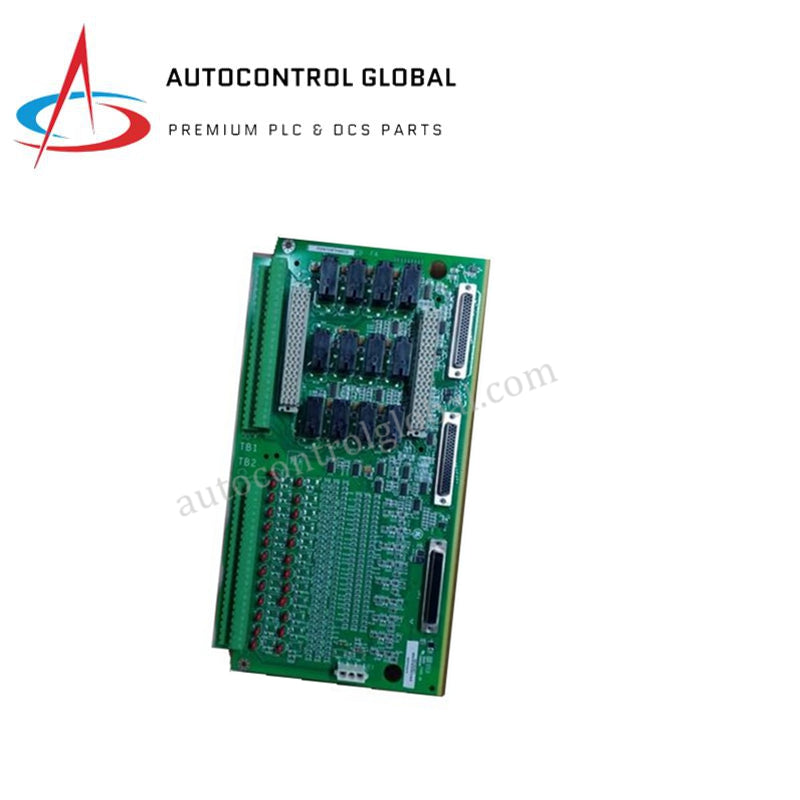

برد ترمینال حفاظت توربین GE IS200TPROH1CAA Mark VIe
Manufacturer: GE Fanuc
-
Part Number: IS200TPROH1CAA
Condition：New with Original Package
Product Type: بردهای ترمینال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد ترمینال حفاظت توربین GE IS200TPROH1CAA Mark VIe
GE IS200TPROH1CAA که با نام IS200TPRO نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای آمادهسازی سیگنال تریپ توربین و اجرای کنتاکت رله در پلتفرمهای کنترلی GE Mark VIe عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TPROH1CAA |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.5 kg |
| ابعاد | 82.6 mm x 41.9 mm x 121 mm |
| دمای کاری | -30 deg C تا +70 deg C |
| مصرف برق | 200 mA تا 400 mA در 5 VDC (گذرگاه بکپلین) |
| کانالهای سیگنال | 24 تا 32 ورودی/خروجی (ورودیهای کنتاکت خشک، خروجیهای رله) |
| ولتاژ نامی | 24 VDC |
| ولتاژ ایزولاسیون | 1500 V بین سیمکشی فیلد و بکپلین سیستم |
| اتصالات فیلد | ترمینالهای پیچی برای سیمکشی حفاظت |
| حفاظت محفظه | شیلدینگ EMI یکپارچه، حفاظت در برابر اضافهولتاژ و حفاظت در برابر اتصال کوتاه |
اتصال شبکه قطعی و سازگاری میانافزار
GE IS200TPROH1CAA سیگنالهای تریپ اضطراری با اولویت بالا و نقاط کنتاکت وضعیت را از طریق گذرگاههای پرسرعت بکپلین کنترلی، مستقیماً به پکهای پردازشی مرکزی هدایت میکند. شبکههای ایزولاسیون فیزیکی داخلی و مدارهای حفاظت در برابر اضافهولتاژ، از ورود نویز خطوط فیلد به حلقههای کنترل قطعی سیستم جلوگیری میکنند.
این برد ترمینال یکپارچگی سختافزاری کاملی با ماژولهای هسته I/O در Mark VIe دارد و برای تأیید سازگاری فلش میانافزار هنگام روالهای راهاندازی کنترلر، به رجیسترهای EEPROM شناسه داخلی متکی است. مدارهای تشخیصی داخلی، پیوستگی سیگنال تریپ و سلامت کنتاکت را پایش میکنند تا از ایجاد تریپهای کاذب در توالیهای فعال حفاظت توربین جلوگیری شود.
سؤالات متداول
س: IS200TPROH1CAA هنگام اجرای تریپ چگونه با کنترلرهای سیستم Mark VIe ارتباط برقرار میکند؟
پ: برد ورودیهای کنتاکت خشک را دریافت و فرمانهای خروجی رله را اجرا میکند و دادههای وضعیت را با تأخیر انتشار کمتر از 1 ms از طریق بکپلین کابینت به پکهای I/O متصل منتقل میکند.
س: چه تمهیدات ایزولاسیونی از تجهیزات الکترونیکی داخلی بکپلین Mark VIe در برابر اضافهولتاژهای سیمکشی فیلد محافظت میکنند؟
پ: یک سد ایزولاسیون گالوانیکی 1500 V همراه با شبکههای سرکوب اضافهولتاژ داخلی، کنتاکتهای خشک فیلد 24 VDC را از مدار منطقی بکپلین 5 VDC جدا میکند.
س: آیا تکنسینها میتوانند هنگام مسلح بودن حلقه حفاظت توربین، برد IS200TPROH1CAA را بهصورت هاتسوآپ تعویض کنند؟
پ: هاتسوآپ بدون بایپس کردن منطق تریپ در مستر سیستم مجاز نیست، زیرا خارج کردن سیمکشی فعال ترمینالهای پیچی، زنجیرههای حیاتی کنتاکت ایمنی را قطع میکند.
راهنمای نصب در محل
برد IS200TPROH1CAA را بهصورت ایمن داخل فریم کابینت کنترل Mark VI نصب کنید و اطمینان حاصل کنید که اتصال زمین شاسی فلزی، تماس الکتریکی مستقیمی با شینه ارت کابینت برقرار میکند. دمای کاری را در محدوده نامی -30 deg C تا +70 deg C نگه دارید.
خطوط تریپ فیلد و کنتاکتهای وضعیت را به ترمینالهای پیچی تعیینشده متصل کنید و پیچهای ترمینال را مطابق مشخصات استاندارد تابلو سفت کنید تا از بروز خطاهای ناشی از مقاومت بالا جلوگیری شود. سیمهای سیگنال گسسته ولتاژ پایین را از هادیهای برق AC با جریان بالا دور نگه دارید. پیش از اعمال برق کمکی 24 VDC، اطمینان حاصل کنید که سیمهای تخلیه شیلد در یک نقطه ورودی واحد کابینت به زمین متصل شدهاند.
