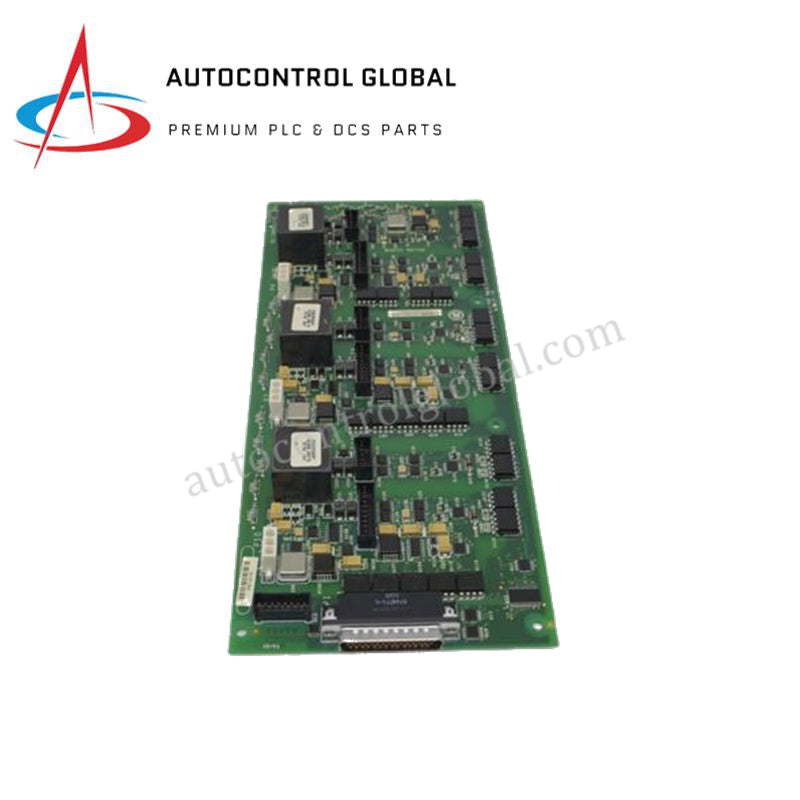

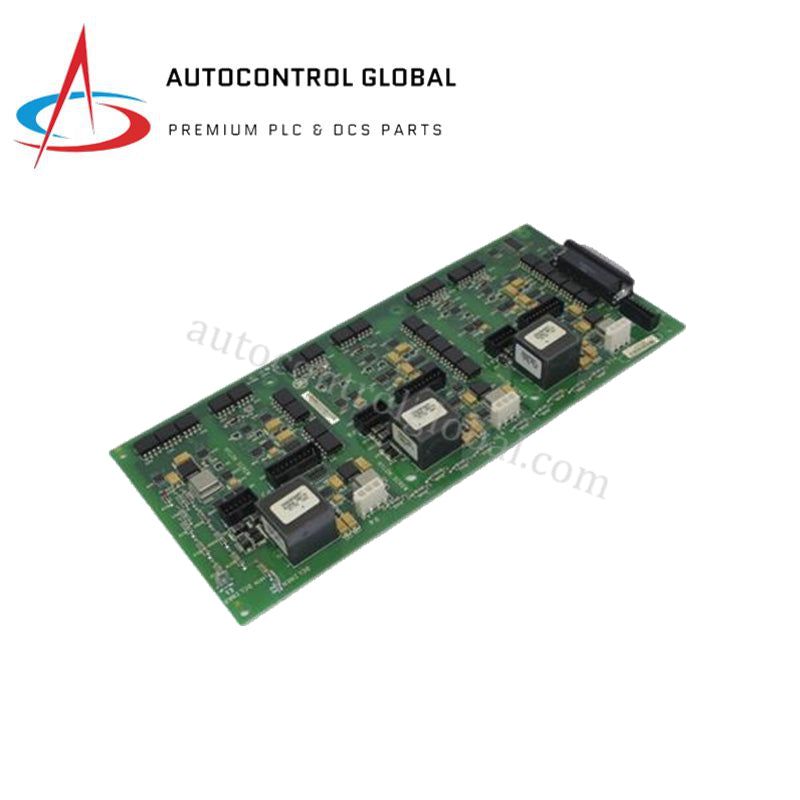

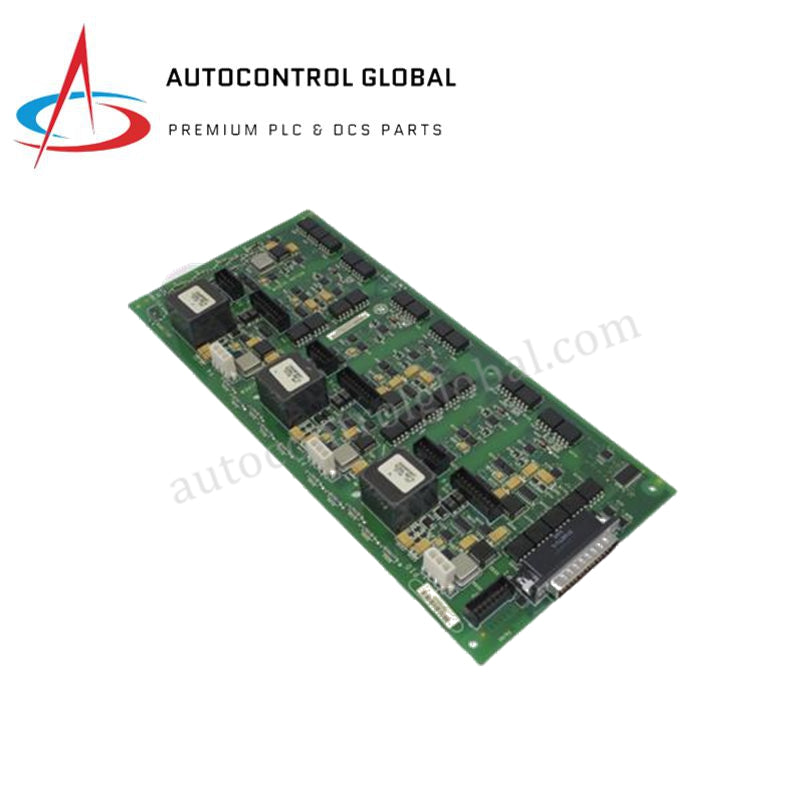

برد رابط پل توربین بادی GE IS210AEBIH3B AEBI Mark VIe
Manufacturer: GE Fanuc
-
Part Number: IS210AEBIH3B
Condition：New with Original Package
Product Type: بردهای رابط پل
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد رابط GE IS210AEBIH3B AEBI
پیکربندی شده برای تنظیم سیگنال با سرعت بالا در پلتفرمهای کنترل توربین بادی، GE IS210AEBIH3B (برد رابط IS210AEBIH3B) اجرای مستقیم فیزیکی/الکتریکی تبدیل سنسور به منطق را در معماریهای سیستم Mark VIe فراهم میکند.
تجزیه پسوند و ماتریس مدل
| پسوند مدل | نوع عملکردی |
|---|---|
| IS210AEBIH3B | برد رابط استاندارد AEBI (پایه) |
| IS210AEBIH3BEC | نسخه پوشش محافظ تقویتشده برای محیطهای دریایی/خورنده |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS210AEBIH3B |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم |
| ابعاد | 17.8 × 5.1 × 30.5 سانتیمتر |
| دمای کاری | منفی 30 درجه سانتیگراد تا مثبت 65 درجه سانتیگراد |
| مصرف برق | حداکثر 8.5 W |
| نوع سیگنالها | 4-20 mA، +/- 10 V، RTD، ترموکوپل، LVDT |
| رتبهبندی ایزولاسیون | 2.5 kV RMS از میدان به منطق |
| ارتباطات | ARCNET، COREBUS، RS-232/RS-485 |
| ولتاژ تغذیه | 24 VDC (محدوده 18-32 VDC) |
کنترل صنعتی و تعیینپذیری شبکه
IS210AEBIH3B از پردازش سیگنال دیجیتال (DSP) با سرعت بالا برای تسهیل تبادل داده تعیینپذیر در توپولوژیهای شبکه ARCNET و COREBUS استفاده میکند. برای دستیابی به عملکرد قابل اعتماد توربین، باید به سرعت ارتباط باس بکپلین به دقت پایبند بود؛ نسخههای فرمویر باید در سراسر گره یکسان باشند تا همگامسازی شبکه حفظ شود. این ماژول فیلتر سیگنال چندمرحلهای و تبدیل پروتکل را انجام میدهد تا اطمینان حاصل شود که تلهمتری از عملگرهای پیچش/چرخش نیازهای تأخیر کم چرخه اسکن ورودی/خروجی Mark VIe را برآورده میکند.
سؤالات متداول
س: آیا IS210AEBIH3B از تعویض داغ در سمت میدان پشتیبانی میکند؟
ج: بله، این ماژول برای تعویض داغ در حین عملیات فعال طراحی شده است. با این حال، تکنسینها باید اطمینان حاصل کنند که واحد جایگزین دارای نسخههای سختافزار و فرمویر یکسان است تا از ناسازگاری پیکربندی در سراسر شبکه جلوگیری شود.
س: چگونه باید پورت ARCNET را برای جلوگیری از بازتاب سیگنال خاتمه داد؟
ج: پورتهای ARCNET باید با مقاومت استاندارد 93 اهم خاتمه داده شوند اگر AEBI به عنوان گره نهایی در مسیر کابل قرار دارد. عدم خاتمه صحیح منجر به ارسال مجدد بستهها و افزایش نوسان شبکه خواهد شد.
راهنمای نصب میدانی
- نصب: از نقاط نصب ریل DIN یا پنل ارائه شده استفاده کنید. اطمینان حاصل کنید که شاسی از طریق اتصال زمین یکپارچه به زمین برج توربین متصل شده است تا اثربخشی مانع ایزولاسیون 2.5 kV حفظ شود.
- کاهش EMI: جداسازی فیزیکی بین سیمکشی سنسور آنالوگ ولتاژ پایین (LVDT، RTD) و کابلکشی کنترل موتور با توان بالا را حفظ کنید. برای همه ورودیهای سیگنال از کابل جفتپیچیده شیلددار استفاده کنید تا تداخل القایی به حداقل برسد.
- یکپارچگی پوشش محافظ: برای واحدهای دارای پسوند "EC"، در هنگام نصب پوشش محافظ را از نظر خراشیدگی بررسی کنید. هرگونه آسیب مکانیکی به پوشش باید تعمیر شود تا از خوردگی ناشی از مه نمک در محیطهای دریایی یا سخت جلوگیری شود.
- تأمین برق: اطمینان حاصل کنید که ولتاژ ورودی 24 VDC در محدوده 18-32 VDC باقی میماند. کارکرد نزدیک به حد پایین ممکن است باعث ناپایداری DSP در بارهای ارتباطی با شدت بالا شود.
