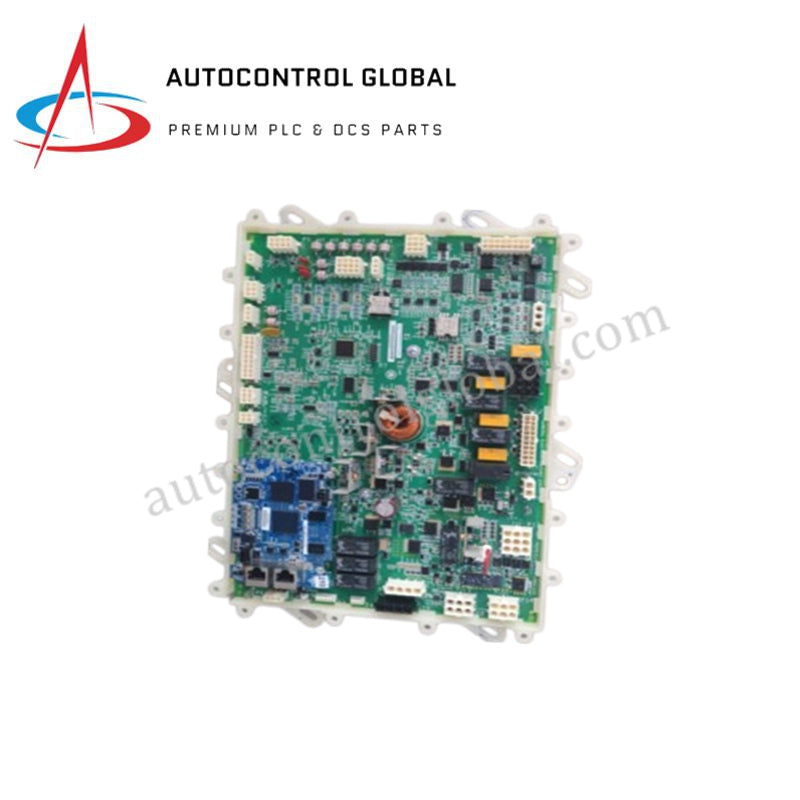

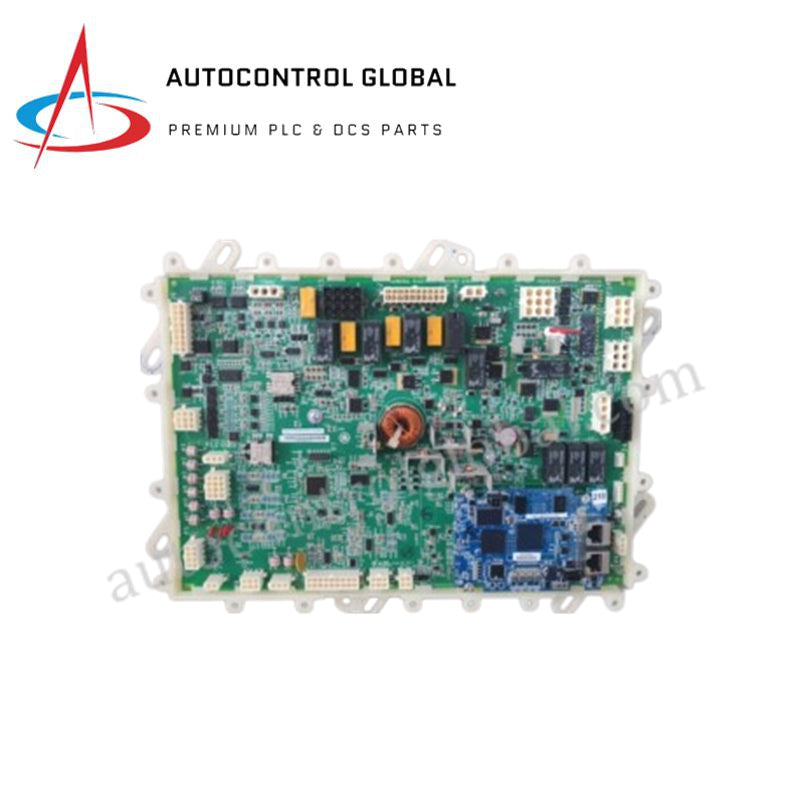

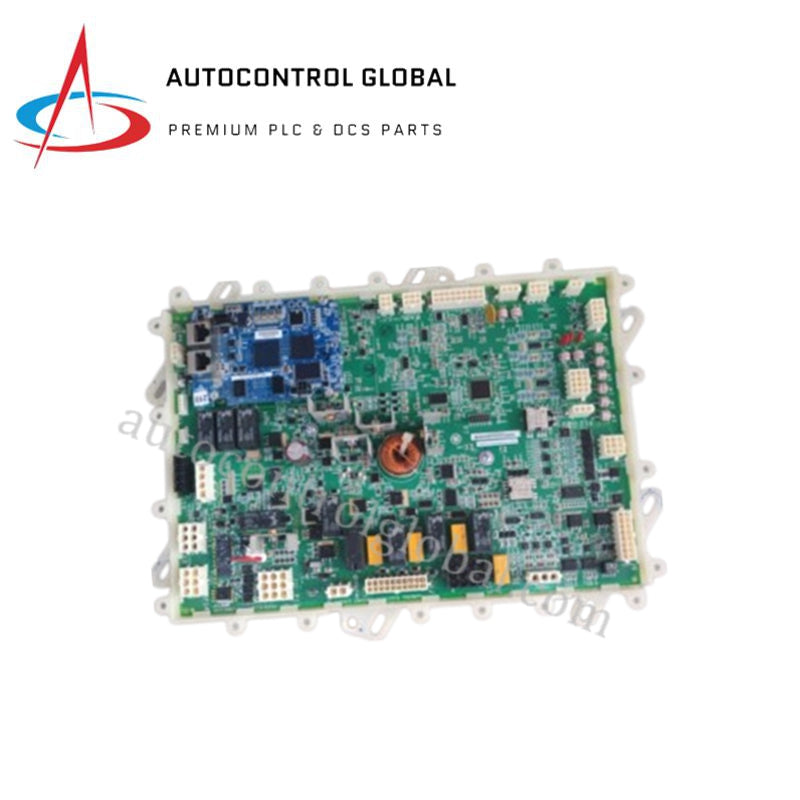

ماژول مجموعه قدرت تحریککننده باد GE IS215WEPAH2BB EX2100e
Manufacturer: GE Fanuc
-
Part Number: IS215WEPAH2BB
Condition：New with Original Package
Product Type: ماژولهای مجموعه قدرت تحریککننده باد
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول GE IS215WEPAH2BB Mark VIe/EX2100e
GE IS215WEPAH2BB، که بهعنوان ماژول مجموعه توان تحریک باد IS215WEPAH2BB نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای تولید و تنظیم جریان تحریک DC در سیستمهای تحریک GE Mark VIe و EX2100e عمل میکند. این سختافزار بهگونهای پیکربندی شده است که خروجی DC تنظیمشده پیوسته تا ۵۰ آمپر را به میدانهای ژنراتور سنکرون تأمین کند و الگوریتمهای کنترل در زمان واقعی را از طریق باس پشتی VME یا مسیرهای اترنت ۱۰/۱۰۰ مگابیت بر ثانیه اجرا میکند. این ماژول نظارت حفاظتی خودکار را برای اجرای عملیات اضافهجریان، اضافهولتاژ، اتصال کوتاه و خاموشی حرارتی در سطح مدار فیزیکی انجام میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS215WEPAH2BB |
| برند | جنرال الکتریک (GE) |
| مبدأ | ایالات متحده آمریکا |
| نوع محصول | ماژولهای مجموعه توان تحریک باد |
| سازگاری سیستم | سیستمهای تحریک GE Mark VIe و EX2100e |
| ولتاژ ورودی | ۲۴ ولت DC (اسمی، از طریق باس پشتی) |
| ولتاژ خروجی | تحریک DC تنظیمشده (معمولاً ۰-۳۰۰ ولت DC) |
| جریان خروجی | تا ۵۰ آمپر پیوسته |
| رابط کنترل | باس پشتی VME، اترنت (۱۰/۱۰۰ مگابیت بر ثانیه) |
| ویژگیهای حفاظتی | اضافهجریان، اضافهولتاژ، اتصال کوتاه، خاموشی حرارتی |
| مصرف توان | پشتیبانی شده از طریق پارامترهای تخصیص باس پشتی ۲۴ ولت DC |
| دمای کاری | منفی ۲۵ تا مثبت ۶۵ درجه سانتیگراد |
| محدوده رطوبت | ۵-۹۵٪ رطوبت نسبی، بدون تراکم |
| ابعاد | ۲۳۳ میلیمتر × ۱۰۰ میلیمتر × ۲۵ میلیمتر |
| وزن | ۰.۵۵ کیلوگرم |
| نصب مکانیکی | نصب در رک VME |
| گواهیهای تطابق | مطابق با CE، UL، RoHS |
ویژگیهای سیستم کنترل صنعتی و درایو
GE IS215WEPAH2BB بهگونهای طراحی شده است که محدودیتهای اجرای قطعی را در چارچوب سرعت ارتباط باس داخلی حفظ کند. برای حفظ یکپارچگی عملکرد در رویدادهای گذرای سریع، این ماژول از پروفایلهای سازگاری فریمور فلش استفاده میکند که پارامترهای همگامسازی شبکه را با کنترلر اصلی EX2100e تأیید میکند. معماری سختافزاری فیزیکی این ماژول پروفایلهای تحریک جریان بالا را بدون به خطر انداختن عایقبندی لایه منطق گسترش میدهد، مطابق با نیازهای استاندارد مقیاسبندی چگالی ورودی/خروجی و در عین حال اجزای تشخیصی داخلی را برای ردیابی مداوم وضعیت هدایت تریستور محلی و شرایط حرارتی هیتسینک در خود جای داده است.
سؤالات متداول
س: چگونه IS215WEPAH2BB خروجیهای تحریک DC با ولتاژ بالا را از باس منطقی ۲۴ ولت DC ایزوله میکند؟
ج: این ماژول به موانع ایزولاسیون الکتریکی که مستقیماً در توپولوژی برد مدار تعبیه شدهاند تکیه دارد. این چیدمان فیزیکی از انتشار خطاهای الکتریکی مدار تحریک با پتانسیل بالا (۰-۳۰۰ ولت DC) به باس پردازش VME با ولتاژ پایینتر جلوگیری میکند.
س: اگر آستانه اضافهجریان شکسته شود، چه عملی روی ماژول انجام میشود؟
ج: ماژول از طریق دروازههای سختافزاری محلی به کاهش خطا میپردازد. هنگام تشخیص جریان بالاتر از آستانههای مشخص شده، ویژگیهای حفاظتی داخلی خاموشی فوری را برای محافظت از مجموعه تحریک فعال میکنند، چراغ LED FAIL روی برد روشن میشود و یک بسته هشدار تشخیصی با اولویت بالا از طریق شبکه ارسال میگردد.
راهنمای نصب میدانی
- نصب در رک VME و نگهداری حرارتی: کارت را بهصورت عمودی در شکاف اختصاص داده شده در ساختار رک VME وارد کنید. پیچهای نگهدارنده صفحه جلویی را با گشتاور مناسب محکم کنید تا ماژول در برابر تشدید مکانیکی قفل شود و حداقل ۵۰ میلیمتر فاصله عمودی از اجزای ساختاری اطراف برای حفظ جریان هوای همرفتی بدون مانع رعایت شود.
- زمین کردن تحریک و چیدمان شیلدها: تمام شیلدهای کابل میدانی را به باس زمین اختصاصی سیستم تحریک متصل کنید. مسیرهای زمین باید مقاومت الکتریکی پایینی داشته باشند تا از افزایش ولتاژ و نویز حالت مشترک فرکانس بالا که خروجی DC تنظیمشده را مدوله میکند جلوگیری کنند.
- مسیرهای جداسازی جریان بالا: خطوط خروجی تحریک DC سنگین را در کانالهای اختصاصی که از سیستمهای سیمکشی ارتباطی و باس پشتی با ولتاژ پایین جدا شدهاند، هدایت کنید. حداقل فاصله فیزیکی ۳۰۰ میلیمتر را برای کاهش تداخل القایی و حفظ سیگنالهای پاک در شبکههای کنترل رعایت کنید.
