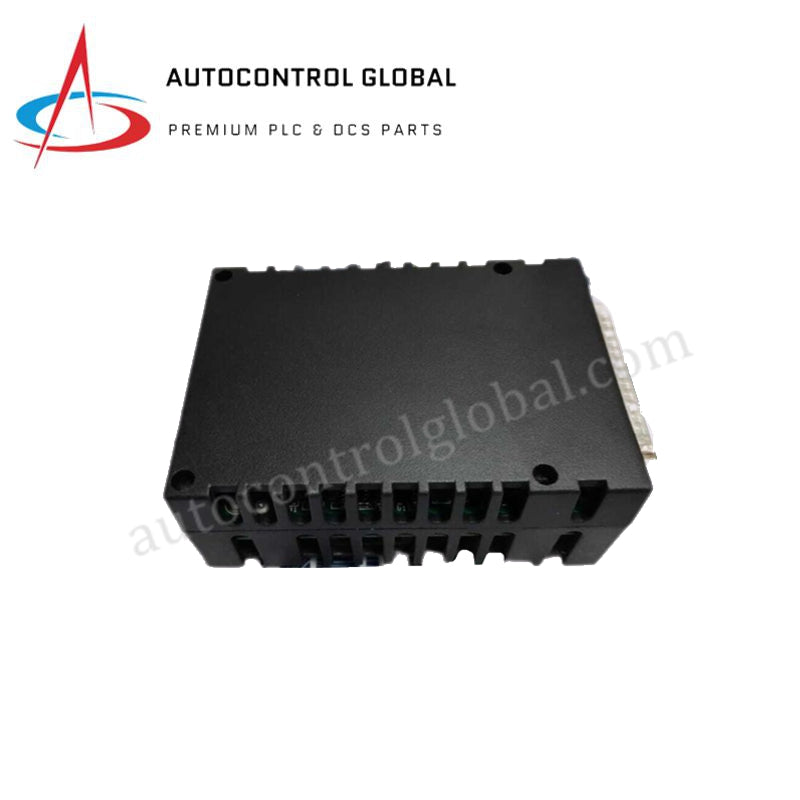

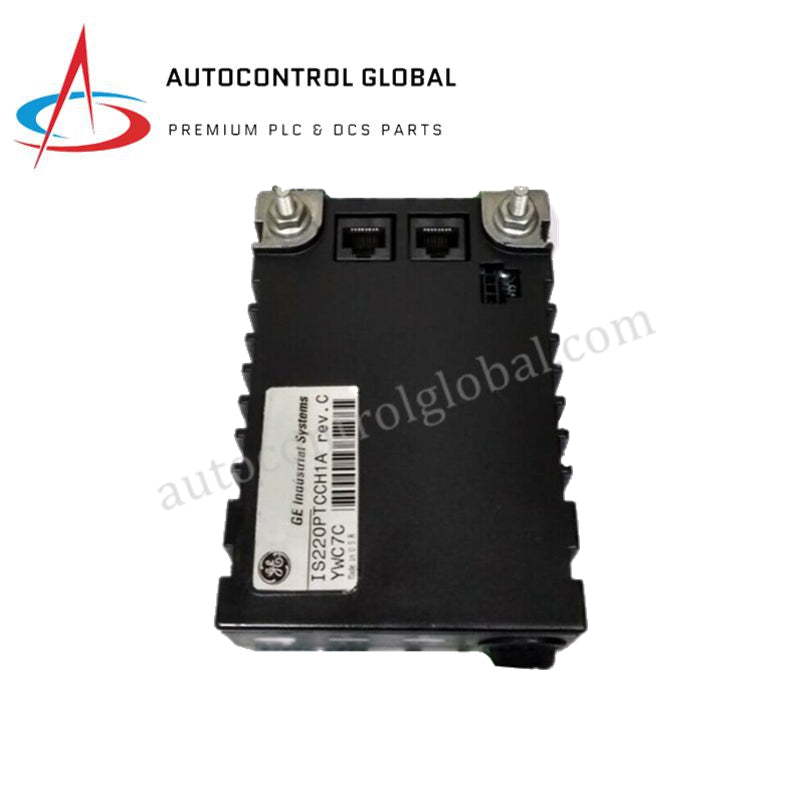

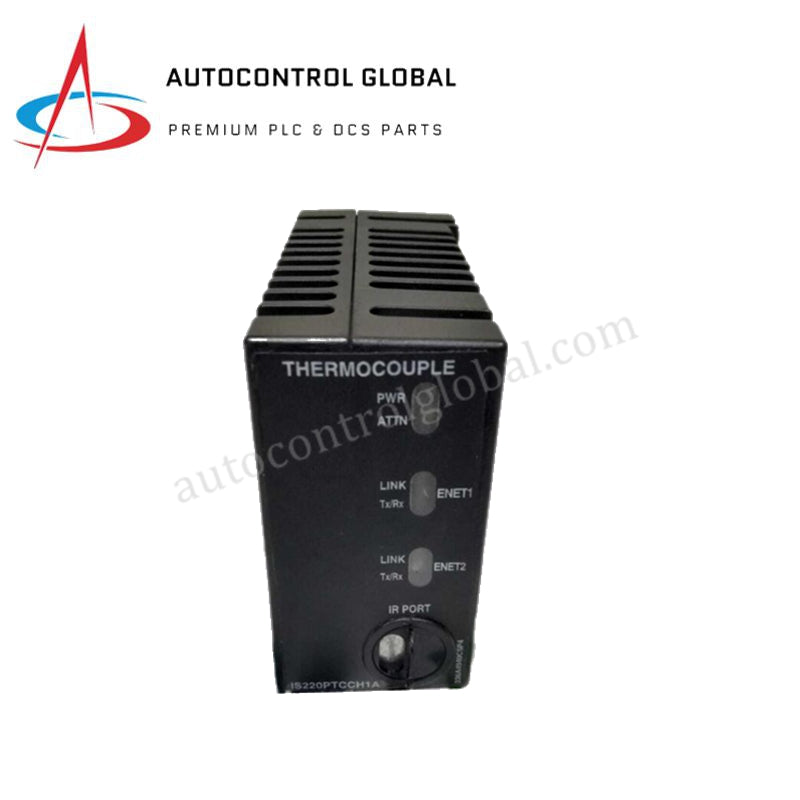

بسته ورودی/خروجی ترموکوپل GE IS220PTCCH1A Mark VIe
Manufacturer: GE Fanuc
-
Part Number: IS220PTCCH1A
Condition：New with Original Package
Product Type: ماژولهای ورودی ترموکوپل
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
بسته ورودی/خروجی ترموکوپل GE IS220PTCCH1A
GE IS220PTCCH1A، که بهعنوان IS220PTCCH1A نیز شناخته میشود، یک بسته ورودی/خروجی ترموکوپل است که بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای حرارتی با دقت بالا در سیستمهای کنترل توربین Mark VIe عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS220PTCCH1A |
| برند | General Electric |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.36 کیلوگرم |
| ابعاد | 8.2 سانتیمتر × 12.2 سانتیمتر × 6 سانتیمتر |
| دمای کاری | منفی 30 درجه سانتیگراد تا مثبت 65 درجه سانتیگراد |
| مصرف برق | 28 ولت DC (از طریق بکپلین) |
| ظرفیت کانال | 12 ورودی ترموکوپل |
| رزولوشن | تبدیل آنالوگ به دیجیتال 16 بیتی |
سازگاری کنترل صنعتی و فریمور
معماری Mark VIe از IS220PTCCH1A برای انجام تبدیل آنالوگ به دیجیتال با سرعت بالا روی سیگنالهای ورودی ترموکوپل استفاده میکند. این ماژول با فریمور مرکزی کنترلر سازگاری دارد و به یکپارچهسازان سیستم اجازه میدهد بدون نیاز به جدا کردن سختافزار، منطق و تشخیص خطاها را بهروزرسانی کنند. بسته ورودی/خروجی دادهها را با استفاده از مبدل 16 بیتی A/D پردازش میکند و دقتی برابر با +/- 0.1% از بازه اندازهگیری ارائه میدهد. علاوه بر این، این واحد از مقیاسپذیری چگالی I/O با تجمیع 12 کانال در یک مجموعه فشرده پشتیبانی میکند که باعث کاهش فضای کابینت میشود و در عین حال ایزولاسیون 2500 ولت DC بین سیمکشی میدانی و باسهای داخلی سیستم را حفظ میکند. این ماژول همچنین از پروتکلهای ارتباطی پروفینت قطعی پشتیبانی میکند تا همگامسازی دادهها در زمان واقعی در شبکه کنترل توربین تضمین شود.
سؤالات متداول
س: آیا ماژول IS220PTCCH1A میتواند در پیکربندی TMR (Triple Modular Redundant) استفاده شود؟
ج: بله، این بسته ورودی/خروجی کاملاً با معماریهای ساده و افزونه سازگار است. در تنظیمات TMR، چندین بسته با برد ترمینال ارتباط برقرار میکنند تا دریافت سیگنال مقاوم در برابر خطا و پردازش منطق رأیدهی را فراهم کنند.
س: آیا این ماژول به منبع خارجی برای جبران اتصال سرد (Cold Junction Compensation - CJC) نیاز دارد؟
ج: خیر، این ماژول دارای مدار CJC یکپارچه است که دمای برد ترمینال را بهصورت پویا پایش میکند و اصلاحات آفست را به ولتاژ میلیولت ترموکوپل در زمان واقعی اعمال میکند.
س: آیا این ماژول با سیستمهای قدیمیتر Mark VI سازگار است؟
ج: IS220PTCCH1A بهطور خاص برای پلتفرم Mark VIe طراحی شده است و از رابط ارتباطی بسته ورودی/خروجی استفاده میکند که با بستههای ورودی/خروجی نسلهای قدیمیتر کنترلر Mark VI متفاوت است.
راهنمای نصب در محل
- نصب: ماژول را روی برد ترمینال سازگار (مثلاً سری IS400TCAS) قرار دهید. اطمینان حاصل کنید که مکانیزمهای قفل بهدرستی درگیر شدهاند تا فشار تماس روی کانکتورهای بکپلین حفظ شود.
- یکپارچگی سیگنال: اطمینان حاصل کنید که تمام سیمهای ترموکوپل با افزونههای آلیاژی مناسب خاتمه یافتهاند تا از خطاهای نیروی محرکه الکتریکی ترموالکتریک در نقاط اتصال جلوگیری شود.
- شیلدینگ: همه کابلهای سیگنال را از طریق کانالهای محافظدار عبور دهید تا تداخل الکترومغناطیسی به حداقل برسد. شیلدها را به نوار زمین کابینت متصل کنید، نه به بدنه ماژول، تا از جریانهای حلقه زمین جلوگیری شود.
- اعتبارسنجی: از نرمافزار کنترل Mark VIe استفاده کنید تا اطمینان حاصل شود نوع ترموکوپل پیکربندیشده (J، K، E، T، N، B، S یا R) با نوع حسگر فیزیکی هر کانال مطابقت دارد.
