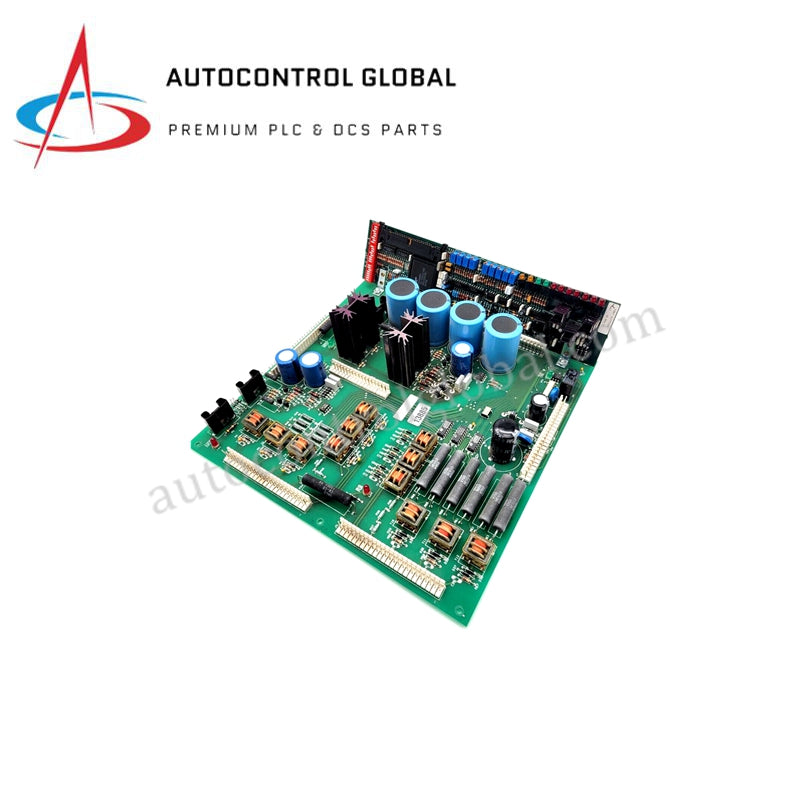

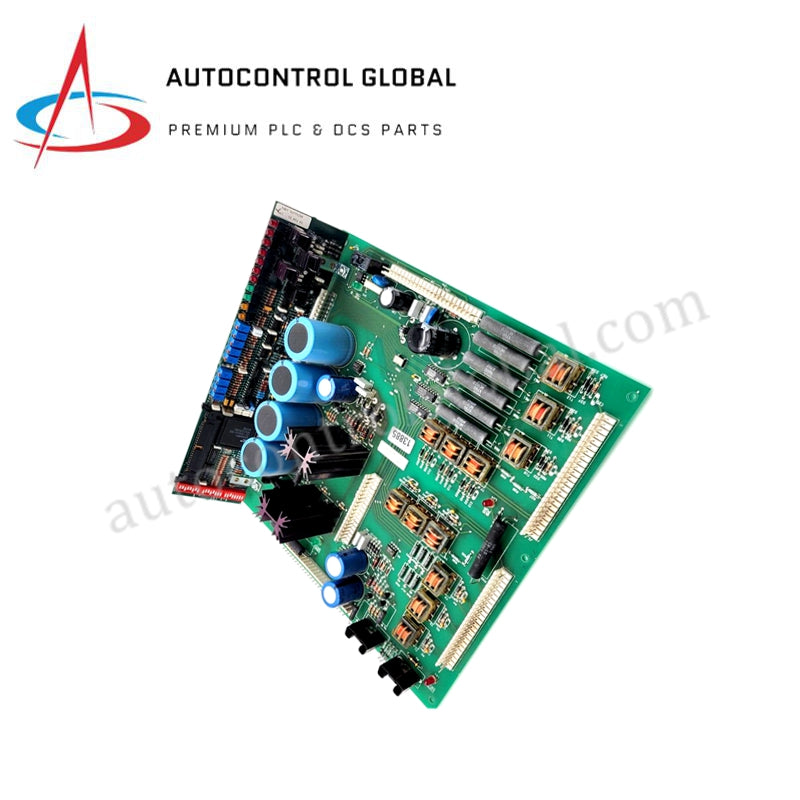

ژنراتور GE Mark V DS200EXDEG1A | برد تنظیم ولتاژ
Manufacturer: GE Fanuc
-
Part Number: DS200EXDEG1A
Condition：New with Original Package
Product Type: تولید برق صنعتی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مروری بر محصول
GE DS200EXDEG1A (EXDE) به عنوان برد تحریک دینامیکی اصلی در پلتفرم کنترل توربین Speedtronic™ Mark V عمل میکند. این برد دستورات حیاتی تحریک دینامیکی را به میدان ژنراتور ارسال میکند و پل ارتباطی بین ماژولهای تنظیمکننده دیجیتال و پل تحریک است. این برد سیگنالهای سطح کنترل را به دستورات محرک قوی تبدیل میکند تا تنظیم ولتاژ ژنراتور پایدار و پاسخ سریع به تغییرات گذرا تضمین شود. نقش مهمی در حفظ همزمانی شبکه و جلوگیری از فروپاشی ولتاژ در هنگام تغییرات ناگهانی بار در کاربردهای توربین گازی و بخار ایفا میکند.
وضعیت: 100٪ نو و اصل.
مشخصات فنی
DS200EXDEG1A شامل خازنهای با یکپارچگی بالا و نقاط تست تشخیصی چندگانه برای مدیریت دقیق تحریک است.
| پارامتر | مشخصات |
| سازنده | جنرال الکتریک (GE Vernova) |
| شماره مدل | DS200EXDEG1A / DS200EXDEG1AEA |
| پلتفرم سیستم | Speedtronic™ Mark V |
| نوع محصول | برد تحریک دینامیکی تحریک (EXDE) |
| وظیفه اصلی | پردازش سیگنال محرک تحریک دینامیکی |
| اتصالات | (2) کانکتور روبانی ۳۴ پین؛ (2) کانکتور ۱۰ پین |
| نمایشگرهای بصری | ۵ LED وضعیت روی برد |
| سختافزار روی برد | ۸ خازن با عملکرد بالا و کانکتورهای ترمینال |
| منبع تغذیه | ۲۸ ولت DC (اسمی) |
| ابعاد | ۲۱۵ × ۱۵۴ × ۳۰ میلیمتر |
| دمای کاری | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد (۳۲°F تا ۱۴۰°F) |
مزایای مهندسی
-
پاسخ دینامیکی با سرعت بالا: برد EXDE دستورات تنظیمکننده را با تأخیر نزدیک به صفر پردازش میکند. این اطمینان میدهد که میدان ژنراتور به سرعت به شرایط گذرای شبکه پاسخ میدهد، از ناپایداری جلوگیری کرده و ولتاژ خروجی ثابت را در بارهای مکانیکی متغیر حفظ میکند.
-
دید تشخیصی یکپارچه: پنج LED روی برد بازخورد لحظهای از وضعیت عملیاتی برد ارائه میدهند. این نشانگرها به پرسنل نگهداری اجازه میدهند تا به سرعت تأمین برق و عبور سیگنال را بررسی کنند و عیبیابی در کابینتهای تحریک پیچیده را به طور قابل توجهی ساده میکنند.
-
کالیبراسیون دقیق از طریق نقاط تست: DS200EXDEG1A دارای نقاط تست فیزیکی اختصاصی روی برد مدار چاپی است. مهندسان از این نقاط برای اندازهگیری سطح تحریک و صحت سیگنال به طور مستقیم با مولتیمتر استفاده میکنند تا اطمینان حاصل شود که میدان ژنراتور جریان دقیق مورد نیاز برای عملکرد بهینه را دریافت میکند.
-
کاهش گذرای مقاوم: این برد مجهز به هشت خازن با ظرفیت بالا است که نویز الکتریکی و گذراهای سوئیچینگ از پل تحریک را جذب میکند. این فیلتر از منطق دیجیتال حساس سیستم Mark V در برابر بازگشت القایی و تداخل الکترومغناطیسی (EMI) محافظت میکند.
-
منطق حفاظت ایمن: مدارهای حفاظتی یکپارچه در برابر ولتاژ بیش از حد و اتصال کوتاه محافظت میکنند. در صورت بروز خطا در میدان، برد حالتهای محرک ایمن را فعال میکند تا پل تحریک و سیمپیچهای ژنراتور را از آسیب حرارتی یا الکتریکی محافظت کند.
سؤالات متداول
س: آیا DS200EXDEG1A جایگزین برد درایور کمکی میشود؟
ج: خیر. برد EXDE بر پردازش سیگنال دینامیکی و هدایت پل تحریک تمرکز دارد. در حالی که با بردهای درایور تنظیمکننده همکاری میکند، نقش اصلی آن اجرای سریع حلقه فرمان تحریک است نه توزیع ساده سیگنال.
س: کدهای پسوند مختلف (AEA، ABA، ADA) چه معنایی دارند؟
ج: این پسوندها نشاندهنده سطوح بازنگری هستند. DS200EXDEG1AEA معمولاً نسخهای بهروزتر است که شامل قطعات بهروزشده برای پایداری حرارتی یا ایمنی نویز بهتر میباشد. GE این بردها را به گونهای طراحی کرده که با نسخههای قبلی سازگار باشند، اما توصیه میکنیم برای سیستمهای TMR (سهگانه افزونه) نسخهها را مطابقت دهید تا زمانبندی یکسان حفظ شود.
س: آیا پس از نصب DS200EXDEG1A جدید نیاز به تنظیم دستی هست؟
ج: سختافزار برد ثابت است؛ اما باید ثابتهای تحریک را در نرمافزار Mark V HMI یا Toolbox بررسی کنید. در حالی که برد عملکرد محرک را انجام میدهد، نرمافزار منحنی ولتاژ/جریان خاص ژنراتور شما را تعریف میکند.
س: چگونه میتوانم مطمئن شوم که خازنهای برد فعلی من خراب شدهاند؟
ج: اگر تنظیم ولتاژ ناپایدار یا نویز زیاد در سیگنالهای بازخورد تحریک مشاهده کردید، هشت خازن را از نظر برآمدگی یا نشت فیزیکی بررسی کنید. تعویض برد EXDE خراب از رسیدن این گذراها به پردازندههای اصلی گرانقیمت جلوگیری میکند.
