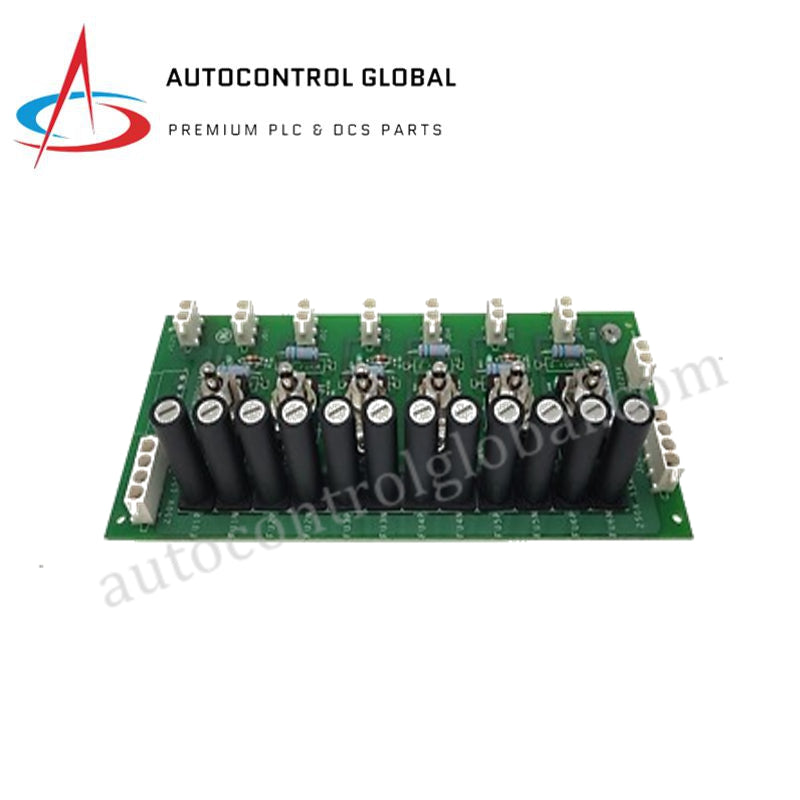

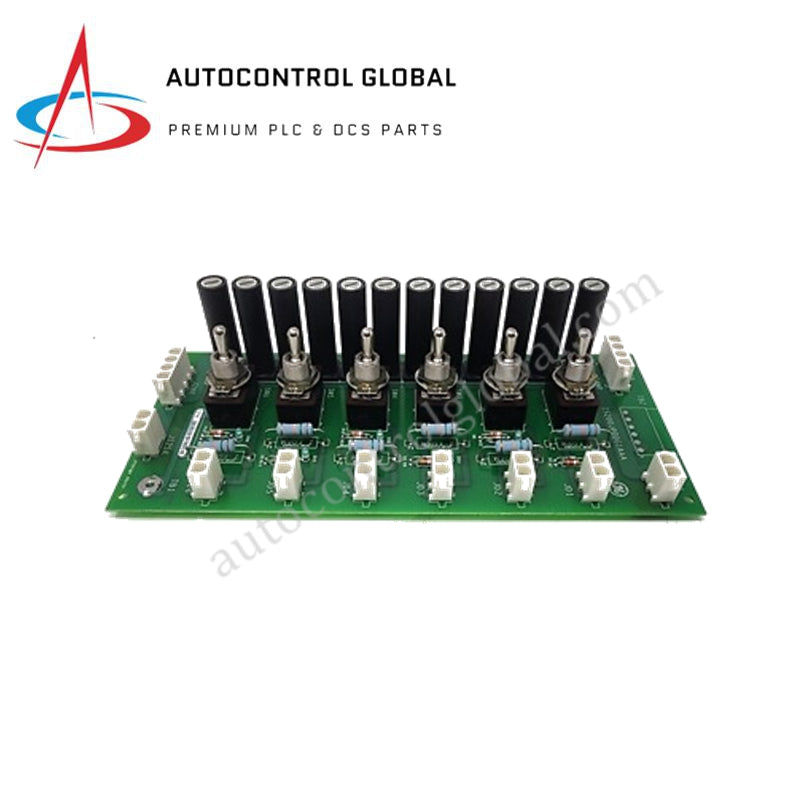

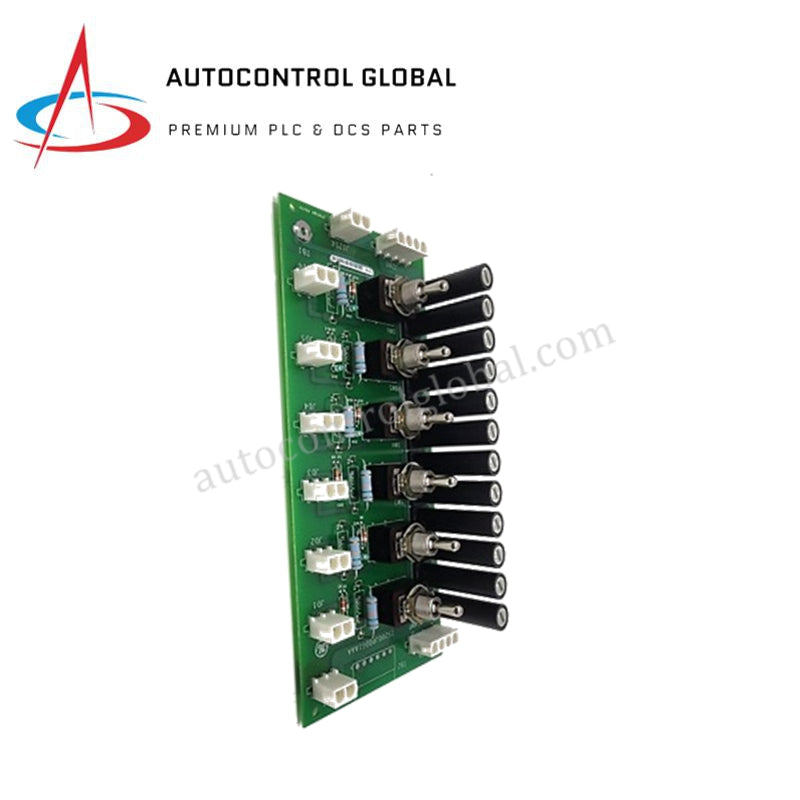

تابلو ترمینال توزیع برق GE Mark VI IS200JPDDG1A
Manufacturer: GE Fanuc
-
Part Number: IS200JPDDG1A
Condition：New with Original Package
Product Type: تابلوهای توزیع برق
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
برد GE IS200JPDDG1A Mark VI
برد General Electric IS200JPDDG1A (برد ترمینال توزیع برق IS200JPDDG1A) که برای جمعآوری دادههای نرخ پالس، نظارت تشخیصی و توزیع جریان مستقیم در داخل پلتفرمهای صنعتی پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این سختافزار مسیر الکتریکی ورودی ۱۲۵ ولت DC اسمی را برقرار میکند و باس اصلی را به کانالهای مدار شاخهای مجزا تقسیم میکند که کارتهای کنترل پاییندستی و ماژولهای ورودی/خروجی را تغذیه میکنند و در عین حال محدودیتهای جریان بیش از حد سختافزاری را از طریق فیوزهای فیزیکی جداگانه اعمال میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200JPDDG1A |
| برند | General Electric |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۴۵ کیلوگرم |
| ابعاد | ۲۳۳ × ۱۰۰ × ۲۵ میلیمتر |
| دمای کاری | منفی ۲۵ تا مثبت ۶۵ درجه سانتیگراد |
| مصرف برق | ۱۲۵ ولت DC (ورودی اسمی) |
| نوع محصول | برد ترمینال توزیع برق |
| سازگاری سیستم | سیستم کنترل توربین GE Mark VI |
| توزیع خروجی | چندین خروجی DC به بردهای کنترل و ورودی/خروجی |
| ظرفیت کل جریان | تا ۲۰ آمپر توزیع کل |
| حفاظت | فیوزهای خطی جداگانه برای هر کانال خروجی |
| ایزولاسیون | ۱۵۰۰ ولت AC سیستم به برد به مدت ۱ دقیقه |
| تشخیص | نمایشگرهای LED محلی برای وضعیت برق و ردیابی خطا |
| پشتیبانی افزونگی | پیکربندیهای دوگانه/سهگانه مدولار پشتیبانی میشود |
| دامنه رطوبت | ۵ تا ۹۵٪ رطوبت نسبی، بدون تراکم |
| نصب | نصب روی پنل یا رک |
ویژگیهای کنترل صنعتی و درایو
چیدمان IS200JPDDG1A مستقیماً سرعت ارتباط باس بکپلین را با کاهش نوسانات گذرای ولتاژ که بر میکروپروسسورهای عملیاتی مجاور تأثیر میگذارد، تحت تأثیر قرار میدهد. طراحی، مقیاسبندی چگالی ورودی/خروجی را تا آستانه ۲۰ آمپر در مسیرهای جریان بالا بهینه میکند و اطمینان میدهد که پروفیلهای حرارتی ساختارهای الکتریکی محلی را به خطر نمیاندازد. این پایداری ولتاژ از قطع ارتباط باسهای داده سیستم جلوگیری میکند و محیط سازگاری مداوم فلش فرمویر را که توسط چارچوب کنترلکننده اجرایی اصلی Mark VI مورد نیاز است، حفظ میکند.
سؤالات متداول
س: مدارهای تشخیصی محلی چگونه خرابی فیوز یک کانال را نشان میدهند؟
ج: هر مسیر شاخه شامل یک شبکه حسگر ولتاژ روی برد است که مستقیماً به یک نشانگر LED محلی متصل است. در شرایط کاری عادی، دیود نورافشان نشاندهنده برق پایدار است؛ در صورت وقوع جریان بیش از حد که باعث سوختن فیوز خطی میشود، مدار قطع شده و ولتاژ در شبکه حسگر تغییر میکند و نشانگر خطای اختصاصی را فعال میکند.
س: آیا سرویسدهی تعویض داغ آنلاین برای فیوزهای مدار شاخهای مجاز است؟
ج: خارج کردن فیزیکی فیوزها در حالی که یک شاخه بار الکتریکی زنده دارد، خطر قوس القایی و اختلالات موضعی در باس را به همراه دارد. مهندسان میدانی باید حلقه تغذیه بالادستی را ایزوله کنند یا وظایف کنترل را به برد افزونه موازی منتقل کنند قبل از تعویض قطعات تا عملکرد پایدار تضمین شود.
س: چه مکانیزمهایی منطق کنترل را از نوسانات ولتاژ بالا در خطوط توزیع محافظت میکنند؟
ج: حفاظت بر اساس موانع جداسازی گالوانیکی استاندارد ۱۵۰۰ ولت AC ساخته شده در طراحی مسیر سیستم به برد است که مسیر اصلی ۱۲۵ ولت DC را از مدارهای نظارتی داخلی ایزوله میکند تا از تداخل متقابل و حلقههای بازخورد گذرا جلوگیری کند.
راهنمای نصب میدانی
- برد ترمینال را با استفاده از سوراخهای نصب یکپارچه به صفحه پشتی پنل یا قاب کابینت متصل کنید و تماس الکتریکی مستقیم بین قاب شاسی و زمین را حفظ کنید.
- خطوط ورودی تغذیه ۱۲۵ ولت DC اصلی را در بلوکهای ورودی سنگینوزن متصل کنید و گشتاور صحیح را به تمام پیچهای ترمینال اعمال کنید تا نقاط تماس با مقاومت بالا کاهش یابد.
- کابلهای توزیع خروجی را در کانالهای سیم جداگانه و دور از سیمهای ورودی آنالوگ با سیگنال پایین یا سیمهای ارتباطی با سرعت بالا هدایت کنید تا تداخل القایی کاهش یابد.
- قبل از اعمال برق اصلی به بلوک ترمینال ورودی، اطمینان حاصل کنید که همه فیوزهای شاخه با پارامترهای جریان مدار هدف مطابقت دارند.
