ماژولهای ارتباطی GE PACSystems RX3i IC695PNS001-BBBD
Manufacturer: GE Fanuc
-
Part Number: IC695PNS001-BBBD
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

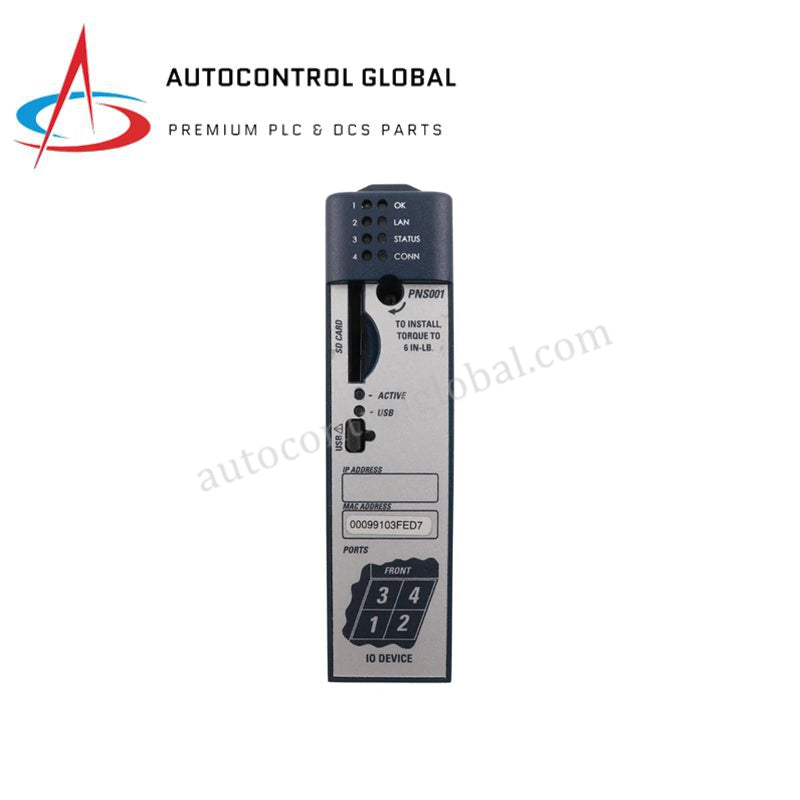

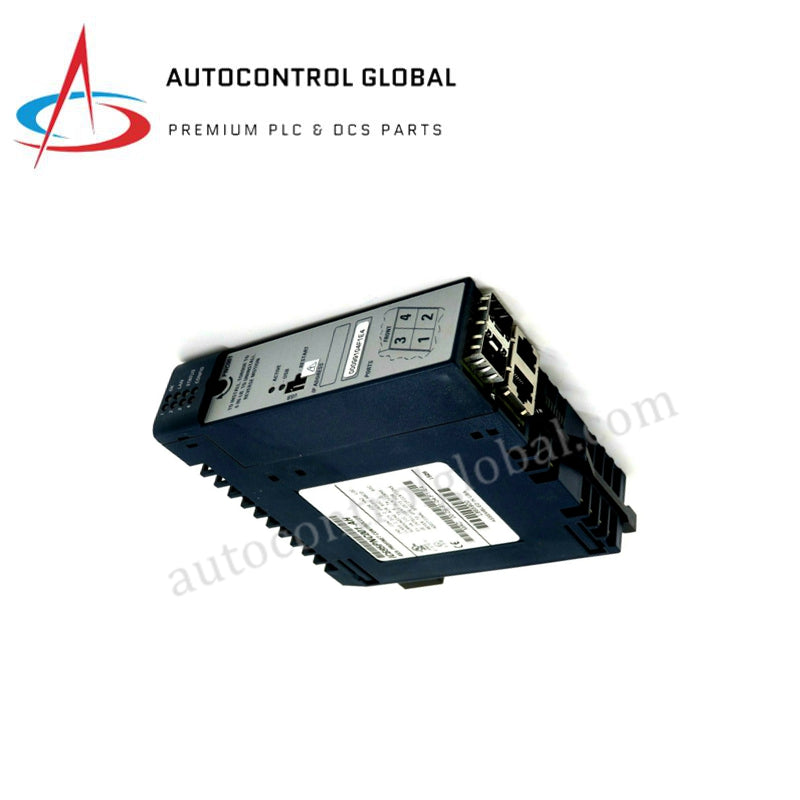

ماژول اسکنر PROFINET مدل GE PACSystems RX3i IC695PNS001-BBBD
GE PACSystems RX3i IC695PNS001-BBBD که با عنوان IC695PNS001 نیز فهرست میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای یکپارچهسازی ورودی/خروجی توزیعشده و کنترل رکهای راهدور در شبکههای RX3i PACSystems عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC695PNS001-BBBD |
| برند | GE / GE PACSystems |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۴۵ کیلوگرم بهصورت پایه |
| ابعاد | اندازه شاسی ماژول تکاسلات RX3i |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۱٫۱ آمپر در +۵ ولت DC و ۱٫۲ آمپر در منبع تغذیه +۳٫۳ ولت DC باس پشتی |
| رابطهای اترنت | ۴ پورت سوئیچشده (۲ پورت مسی RJ-45 با سرعت ۱۰/۱۰۰/۱۰۰۰ مگابیتبرثانیه + ۲ محفظه فیبر SFP) |
| رسانههای پشتیبانیشده | کابل مسی، فیبر چندحالته، فیبر تکحالته |
| توپولوژیهای شبکه | زنجیرهای/خطی، ستارهای، حلقوی (افزونگی MRP) |
| پشتیبانی از باس پشتی | باس پشتی یونیورسال RX3i (سری IC695) |
| ابزار پیکربندی | Proficy Machine Edition (PME) |
اترنت صنعتی قطعی و عملکرد باس پشتی
این هد ورودی/خروجی راهدور، رکهای توسعه توزیعشده را مستقیماً از طریق شبکههای قطعی Profinet / EtherNet/IP به CPU مرکزی RX3i متصل میکند. سوئیچ چهارپورته یکپارچه از توپولوژیهای حلقوی پروتکل افزونگی رسانه (MRP) پشتیبانی میکند و زمان بازیابی کمتر از یک میلیثانیه را در برابر قطع فیزیکی کابل تضمین میکند. این ماژول با مدیریت تبادل بستههای بلادرنگ از طریق سرعت ارتباطی بالای باس پشتی، دادههای دیجیتال و آنالوگ میدانی را با دقت زمانی همسطح رکهای CPU محلی، از طریق باس پشتی محلی IC695 منتقل میکند. همچنین، یک کارت SD قابلجداشدن، نام دستگاه PROFINET را بهصورت محلی ذخیره میکند و به تکنسینها اجازه میدهد سختافزار معیوب را بدون نیاز به راهاندازی مجدد نرمافزاری سیستم تعویض کنند.
سؤالات متداول
س: تکنسینهای میدانی چگونه میتوانند یک ماژول معیوب را بدون استفاده از لپتاپ برنامهنویسی برای اختصاص نام شبکه تعویض کنند؟
پ: کارکنان باید پیش از روشنکردن دستگاه، کارت SD را از ماژول موجود به واحد جایگزین منتقل کنند؛ با این کار، نام دستگاه اختصاصیافته PROFINET بهطور خودکار روی اسکنر بازیابی میشود.
س: مهندسان پیش از نصب این ماژول در رک RX3i چه محدودیتهایی را در ریلهای تغذیه باید بررسی کنند؟
پ: محاسبات بودجه توان باید بار همزمان ۱٫۱ آمپر از خط باس +۵ ولت DC و ۱٫۲ آمپر از خط منبع تغذیه +۳٫۳ ولت DC باس پشتی را در نظر بگیرد.
س: آیا این ماژول اسکنر در صورت قطع اتصال شبکه با CPU اصلی میتواند منطق کاربردی را بهطور مستقل اجرا کند؟
پ: این اسکنر صرفاً بهعنوان هد دستگاه ورودی/خروجی و بدون موتور کنترل محلی عمل میکند؛ بنابراین، قطع ارتباط شبکه باعث میشود تمام خروجیهای باس پشتی محلی به حالتهای خطای پیکربندیشده خود بروند.
راهنمای نصب در محل
- ایزولهکردن برق و محافظت در برابر تخلیه الکترواستاتیکی: پیش از نصب ماژول، منبع تغذیه باس پشتی یونیورسال را بیبرق کنید و یک مچبند ESD متصل به زمین را به قاب تابلو وصل کنید.
- نصب روی باس پشتی: برد مدار را با کانالهای راهنمای اسلات IC695 تعیینشده همراستا کنید و واحد را محکم فشار دهید تا گیرههای نگهدارنده بالا و پایین در جای خود قفل شوند.
- مسیریابی کابل اترنت: کابلهای مسی شیلددار Cat 5e/6 یا کابلهای رابط فیبر نوری را از مسیرهای اختصاصی سیمکشی ارتباطات عبور دهید و حداقل فاصله ۳۰ سانتیمتری را از کابلهای موتور ۴۸۰ ولت AC حفظ کنید.
- کار با فرستندهگیرنده SFP: فرستندهگیرندههای نوری SFP سازگار را در پورتهای ۳ و ۴ وارد کنید تا قفل شوند و درپوشهای محافظ گردوغبار را روی پورتهای نوری استفادهنشده قرار دهید.
- تداوم اتصال زمین: شینه اتصال زمین تابلو را با استفاده از یک هادی مسی با قطر مناسب به ترمینال زمین صفحه پایه RX3i متصل کنید تا از سیگنالهای اترنت پرسرعت در برابر نویز الکتریکی محیط محافظت شود.
