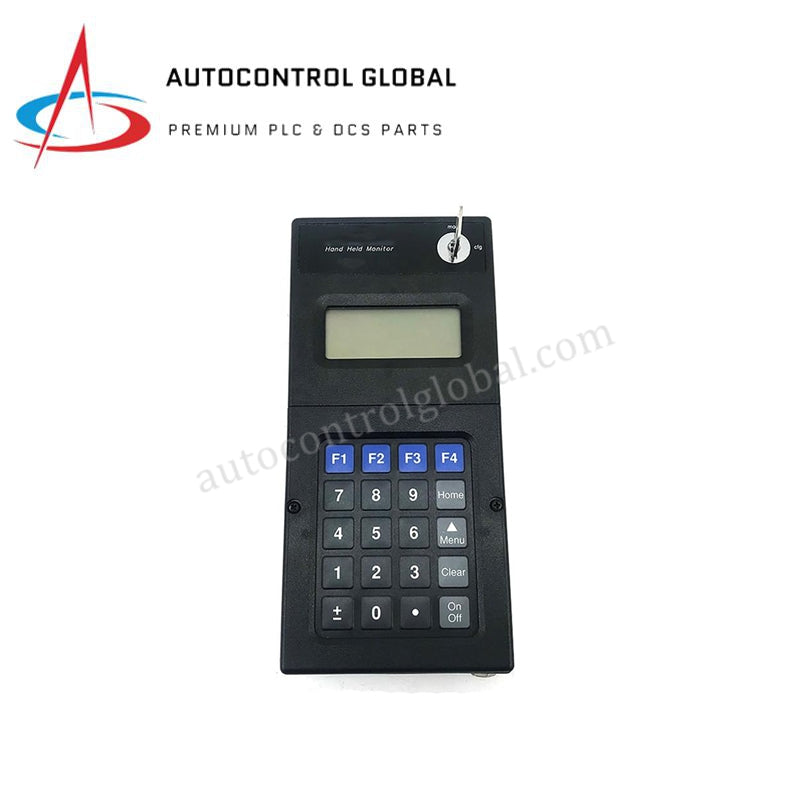

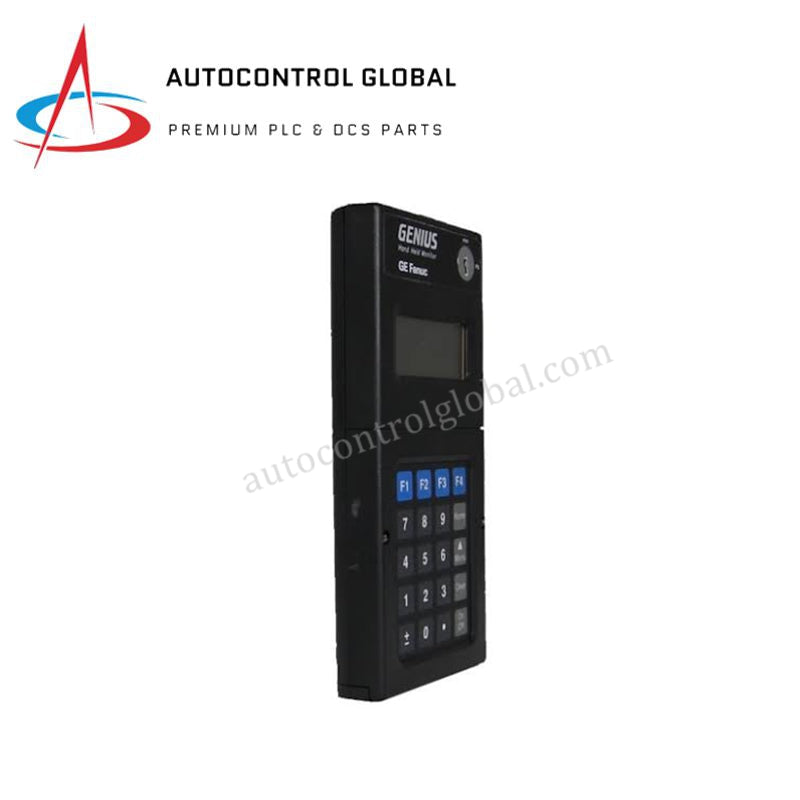

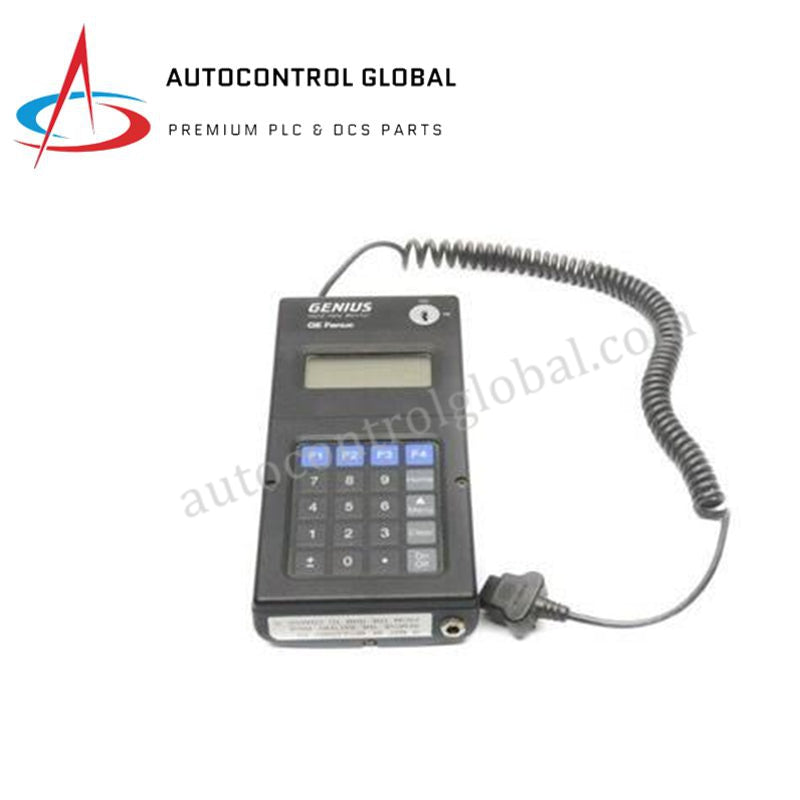

دستگاه مانیتور دستی جنیوس General Electric مدل IC660HHM501S
Manufacturer: GE Fanuc
-
Part Number: IC660HHM501S
Condition：New with Original Package
Product Type: مانیتورهای دستی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
مانیتور دستی Genius مدل General Electric IC660HHM501S
General Electric IC660HHM501S که با عنوان مانیتور دستی IC660HHM501 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای پیکربندی مستقیم، عیبیابی بلادرنگ و اعمال وضعیت اجباری روی نقاط I/O در شبکههای I/O سری Genius شرکت GE Fanuc عمل میکند.
جزئیات پسوند و ماتریس مدل
پسوند «S» در شماره کاتالوگ، نشاندهنده مجموعه سختافزاری کامل است که شامل پشتیبانی استاندارد از چند زبان (انگلیسی، آلمانی، فرانسوی و ایتالیایی) و آببندی بهروزشده محفظه صنعتی میشود.
| شماره قطعه پایه | گونه پسوند | پیکربندی بسته | نرخهای بود پشتیبانیشده (کیلوبیتبرثانیه) |
|---|---|---|---|
| IC660HHM501 | پایه | واحد استاندارد مانیتور دستی | 38.4، 76.8، 153.6 |
| IC660HHM501S | گونه S | مجموعه کارخانهای محفظهدار با میانافزار چندزبانه | 38.4، 76.8، 153.6 |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC660HHM501S |
| برند | General Electric |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.8 کیلوگرم (1.8 پوند) با محفظه |
| ابعاد | 10.85 x 4.30 x 2.25 اینچ (با محفظه) |
| دمای عملیاتی | 0 تا 60 درجه سانتیگراد (32 تا 140 درجه فارنهایت) |
| دمای نگهداری | -40 تا 70 درجه سانتیگراد (-40 تا 158 درجه فارنهایت) |
| مصرف برق | ورودی شارژر 115/230 ولت AC (47-63 هرتز) |
| رطوبت نسبی | 5% تا 95% بدون میعان |
| نمایشگر | LCD چهارخطی، 16 نویسه در هر خط |
| صفحهکلید | 20 کلید آببندیشده با بازخورد لمسی |
| پروتکل شبکه | گذرگاه Genius (لایه فیزیکی RS-485) |
| مدت کار باتری | حداکثر 6 ساعت با شارژ کامل |
گذرگاه بکپلین و مقیاسپذیری قطعی I/O
این واحد اتصال فیزیکی گذرگاه را از طریق رسانه زوجتابیده شیلددار استاندارد Genius RS-485 برقرار میکند و مستقیماً با نرخهای بود انتخابشده شبکه، تا 153.6 کیلوبیتبرثانیه، ارتباط دارد. سختافزار به ثباتهای اختصاصی حافظه فلش مجهز است تا پایش زمان اسکن گذرگاه در لحظه، استخراج دادههای سراسری CPU و اعمال وضعیت اجباری گسسته و آنالوگ کانالبهکانال را انجام دهد. هنگامی که واحد مستقیماً به یک تپ فعال متصل است، کنترلکننده داخلی انتقال قطعی داده را اعمال میکند و هنگام بهروزرسانی جدولهای حافظه دستگاه یا پاککردن گزارشهای خطا در بلوکهای توزیعشده I/O سری Genius، از قطعشدن گذرگاه جلوگیری میکند.
پرسشهای متداول
پرسش: آیا مانیتور میتواند بدون نصب بسته باتری داخلی، صرفاً با برق شارژر AC کار کند؟
پاسخ: خیر، برای تکمیل مدار تغذیه، نصب یک بسته باتری سالم (IC660BPM500) در محفظه ضروری است؛ حتی زمانی که واحد به ماژول شارژر AC خارجی متصل باشد.
پرسش: اگر برق مانیتور بهدلیل خاموششدن خودکار قطع شود، چه اتفاقی برای وضعیتهای فعال I/O اجباری رخ میدهد؟
پاسخ: شرایط I/O اجباری مستقیماً در ثباتهای غیرفرار بلوک I/O هدف Genius نوشته میشوند؛ این شرایط بدون توجه به خاموششدن مانیتور، تا زمان پاکسازی دستی در سختافزار فیزیکی بلوک باقی میمانند.
راهنمای نصب در محل
برای ایجاد یک لینک سریال ایمن، مهندسان باید مانیتور را با استفاده از کابل تعیینشده HHM (IC660HHC005)، مستقیماً به پایانههای Serial 1، Serial 2 و Shield In/Out روی بلوک Genius هدف یا ماژول تپ متصل کنند. اتصال زمین مستلزم رعایت دقیق است: اطمینان حاصل کنید سیم تخلیه پیوسته کابل زوجتابیده شیلدار بهطور مطمئن به شینه زمین محلی متصل باشد تا از اختلال در سیگنال RS-485 جلوگیری شود. هنگام کار در محیطهای عملیاتی فعال، پیش از اجرای روالهای اعمال وضعیت اجباری I/O، بررسی کنید سطوح دسترسی امنیتی بهدرستی تخصیص داده شده باشند تا از تغییرات ناخواسته عملگرها یا شیرها در حلقههای کنترلی فعال جلوگیری شود.
