سری سوئیچ نشانگر موقعیت بسته Honeywell 32004925-001 CPI
Manufacturer: Honeywell
-
Part Number: 32004925-001
Condition：New with Original Package
Product Type: کلیدهای نشانگر موقعیت بسته
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

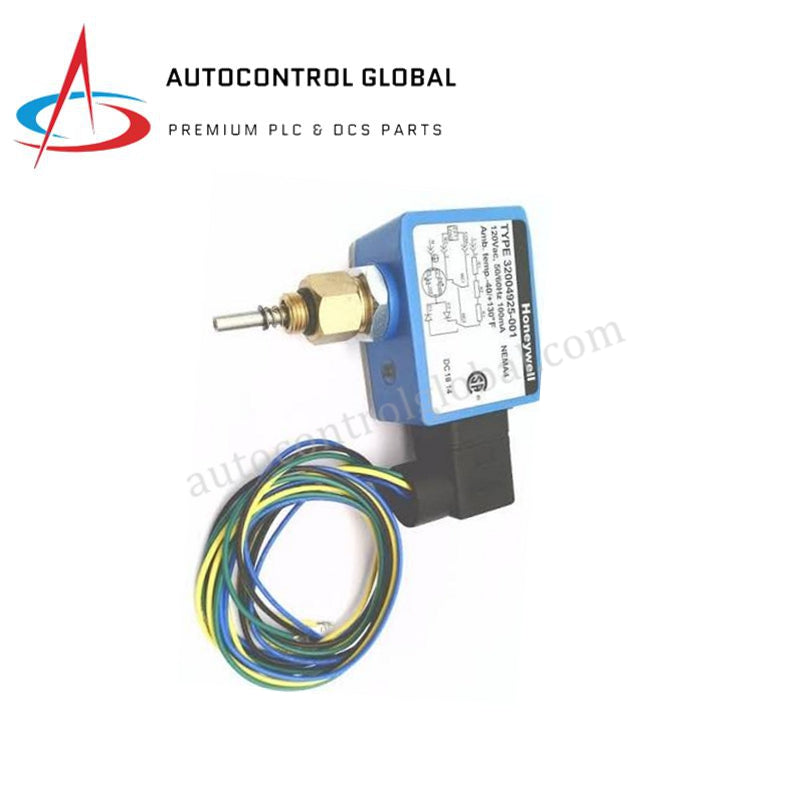

کلید نشانگر موقعیت بسته Honeywell 32004925-001
Honeywell 32004925-001، که بهعنوان کلید نشانگر موقعیت بسته (CPI) 32004925-001 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای بازخورد وضعیت گسسته شیر در سیستمهای مدیریت مشعل و کنترل احتراق عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 32004925-001 |
| برند | Honeywell |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۴۵ کیلوگرم (فقط واحد) |
| ابعاد | پروفیل فشرده نصب روی شیر |
| دمای کاری | -۲۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| مصرف برق | ۲۴ ولت DC نامی |
| سیگنال خروجی | تماس گسسته روشن/خاموش |
| میزان حفاظت | IP65 |
اتصال به کنترل فرآیند و ابزار دقیق
این دستگاه ادغام بینقصی در حلقههای کنترل فرآیند موجود از طریق منطق گسسته استاندارد شده فراهم میکند. طراحی آن جداسازی کامل کانال به کانال را حفظ میکند تا از تداخل نویز الکتریکی ناشی از مدارهای کنترل مشعل مجاور جلوگیری شود. برای سیمکشی میدانی، ماژول از سیگنال ۲۴ ولت DC یکنواخت برای انتقال تغییر وضعیت به سیستم کنترل توزیع شده (DCS) یا کنترلکننده مدیریت مشعل استفاده میکند، که تضمین میکند حلکنندههای منطق تأیید بسته شدن دقیق شیر را بدون افت سیگنال دریافت کنند. وجود نشانگرهای LED قرمز/سبز محلی بازخورد بصری فوری را فراهم میکند و به اپراتورها اجازه میدهد موقعیت فیزیکی شیر را در مقابل وضعیت منطقی سیستم کنترل در زمان راهاندازی یا نگهداری دورهای تأیید کنند.
سؤالات متداول
س: کدام سری شیرها با این کلید CPI سازگار هستند؟
ج: این ماژول بهطور خاص برای ادغام با پلتفرمهای شیر ایمنی قطع جریان Honeywell V4295A (۱-۲ اینچ) و V4297A طراحی شده است.
س: کلید چگونه وضعیت خود را به سیستم کنترل اعلام میکند؟
ج: دستگاه از یک تماس گسسته روشن/خاموش استفاده میکند که موقعیت کاملاً بسته را به سیستم مدیریت مشعل اصلی یا کنترلکننده قفل ایمنی نشان میدهد.
س: نکات اصلی نصب برای حفظ درجه حفاظت IP65 چیست؟
ج: اطمینان حاصل کنید که تمام ورودیهای کانال بهدرستی مهر و موم شدهاند و بدنه ماژول بهطور محکم در مقابل رابط محرک شیر نصب شده است تا از نفوذ رطوبت در محیطهای احتراق با رطوبت بالا جلوگیری شود.
راهنمای نصب میدانی
هنگام نصب 32004925-001 روی شیرهای V4295A یا V4297A، اطمینان حاصل کنید که اتصال محرک کاملاً بدون برق است تا از راهاندازی تصادفی جلوگیری شود. سطح نصب را تمیز و عاری از آلودگی بررسی کنید تا مهر و موم کاملی ایجاد شود. هنگام سیمکشی منبع تغذیه ۲۴ ولت DC، از کابلهای شیلددار برای کاهش تداخل الکترومغناطیسی رایج در نزدیکی کوره استفاده کنید. مطمئن شوید مهره کابل به گشتاور مشخص شده توسط سازنده محکم شده است تا درجه حفاظت IP65 حفظ شود. قبل از راهاندازی نهایی، یک تست خشک با چرخه دادن شیر انجام دهید و بررسی کنید که نشانگرهای قرمز/سبز محلی بهدرستی با سیگنال گسسته ارسالی به کارت ورودی PLC/DCS مطابقت داشته باشند.
