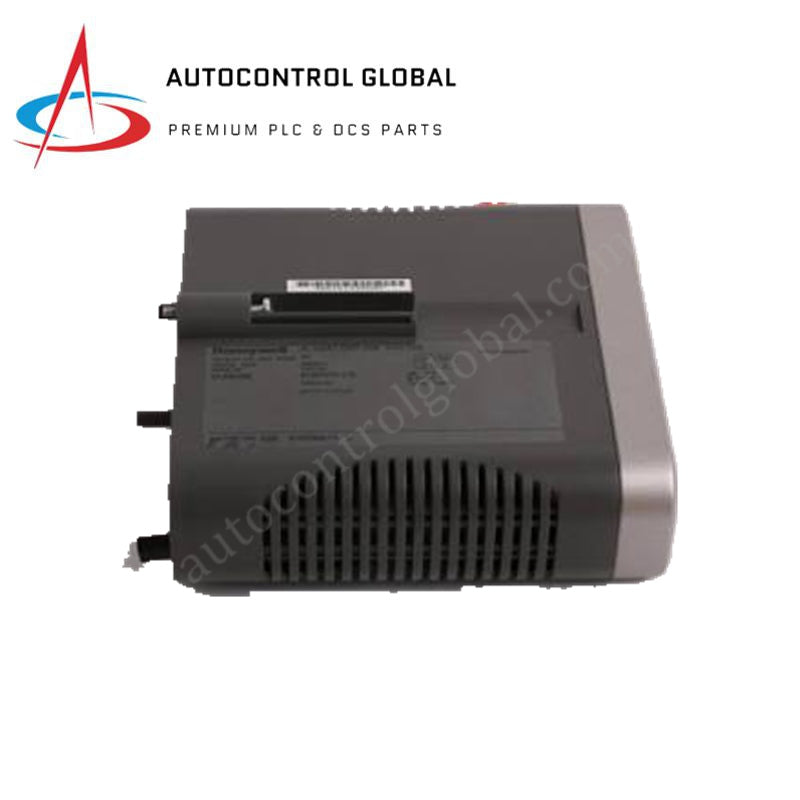

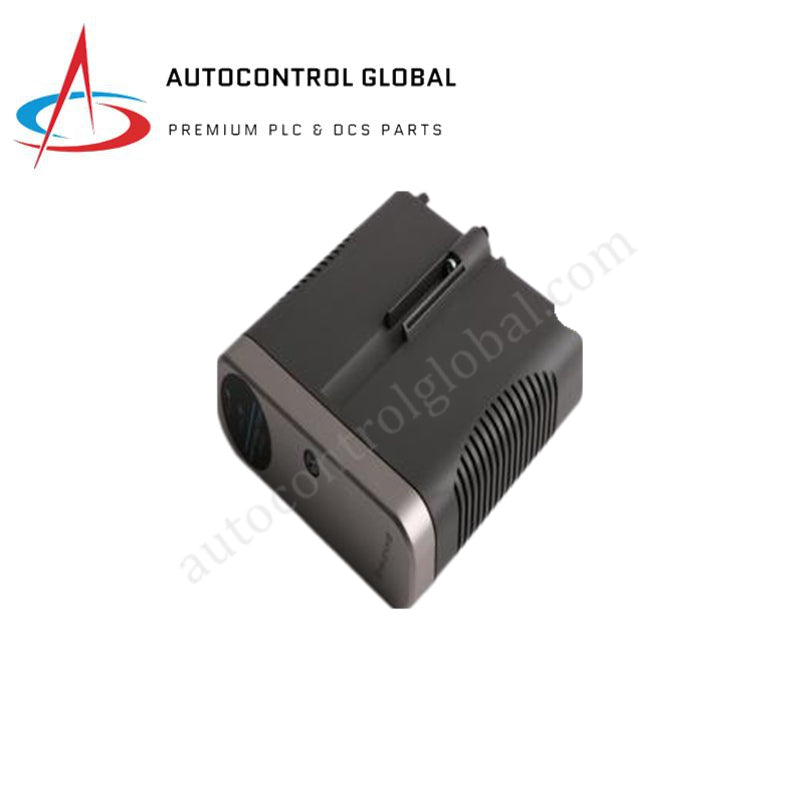

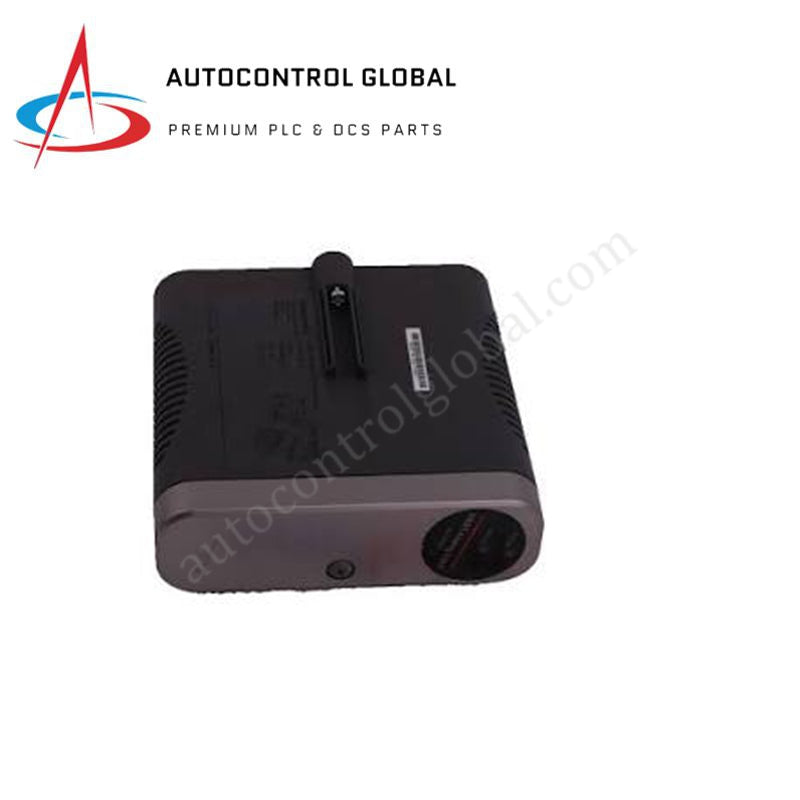

ماژول ورودی آنالوگ HONEYWELL 8C-PAIH52 51307070-175
Manufacturer: Honeywell
-
Part Number: 8C-PAIH52 51307070-175
Condition：New with Original Package
Product Type: ماژول ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
پیکربندی شده برای جمعآوری سیگنال با چگالی بالا در شبکههای کنترل Experion PKS، HONEYWELL 8C-PAIH52 51307070-175 (8C-PAIH52 ماژول ورودی آنالوگ) اجرای فیزیکی و الکتریکی مستقیم ادغام چندکاناله حسگرها را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 8C-PAIH52 (51307070-175) |
| برند | HONEYWELL |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.4 کیلوگرم |
| ابعاد | 3.8 سانتیمتر × 12.7 سانتیمتر × 19.1 سانتیمتر |
| دمای کاری | منفی 40 درجه سانتیگراد تا 70 درجه سانتیگراد |
| مصرف برق | حداکثر 3.0 W |
| تعداد کانال | 16 کانال |
| سیگنال ورودی | 4-20 mA / HART |
اتصال کنترل فرآیند DCS
ماژول 8C-PAIH52 با اجرای مداوم پروتکل حلقه 4-20 mA HART، یکپارچگی حلقه فرآیند را حفظ میکند. هر کانال تبدیل آنالوگ به دیجیتال با وضوح بالا را انجام میدهد که انتقال متغیرهای اصلی فرآیند و دادههای تشخیصی ثانویه HART به کنترلر را تسهیل میکند. معماری سختافزاری از جداسازی گالوانیکی کانال به کانال برای کاهش تداخل الکترومغناطیسی و جلوگیری از حلقههای زمین احتمالی بین دستگاههای میدانی استفاده میکند. علاوه بر این، ماژول از جبران اتصال سرد (CJC) برای حلقههای حسگر دما پشتیبانی میکند تا دقت اندازهگیری در شرایط محیطی مختلف داخل محفظه تجهیزات تضمین شود.
سؤالات متداول (FAQ)
س: آیا ماژول 8C-PAIH52 از بهروزرسانی آنلاین فریمور پشتیبانی میکند؟
ج: بله، این ماژول امکان فلش کردن فریمور از طریق لینک I/O را بدون نیاز به خاموشی کامل سیستم فراهم میکند، به شرطی که کنترلر در حالت افزونگی همگام شده باشد.
س: آیا کانالهای ورودی از منبع تغذیه بکپلن ایزوله شدهاند؟
ج: بله، هر کانال شامل جداسازی نوری و گالوانیکی است تا مدارهای منطقی داخلی را از گذراهای ولتاژ سمت میدانی محافظت کند.
راهنمای نصب در محل
- اطمینان حاصل کنید که مجموعه ترمینیشن I/O (IOTA) به درستی نصب شده و به زمین مشترک شاسی متصل است قبل از نصب ماژول.
- کلیدگذاری ماژول را مطابق با پیکربندی اسلات خاص تنظیم کنید تا از تراز نشدن مکانیکی با کانکتورهای بکپلن جلوگیری شود.
- برای تمام ورودیهای آنالوگ از کابلهای جفتپیچخورده شیلددار استفاده کنید تا نویز سیگنال به حداقل برسد؛ شیلدها را در نوار زمین مشخص شده روی IOTA ترمینیت کنید.
- حداقل فاصله 5 سانتیمتر از خطوط برق با ولتاژ بالا حفظ کنید تا از تداخل القایی در مدارهای آنالوگ سطح پایین جلوگیری شود.
- هر دو پیچ قفلشونده را با گشتاور توصیه شده محکم کنید تا اتصال مقاوم در برابر لرزش و اتصال صحیح به شاسی تضمین شود.
