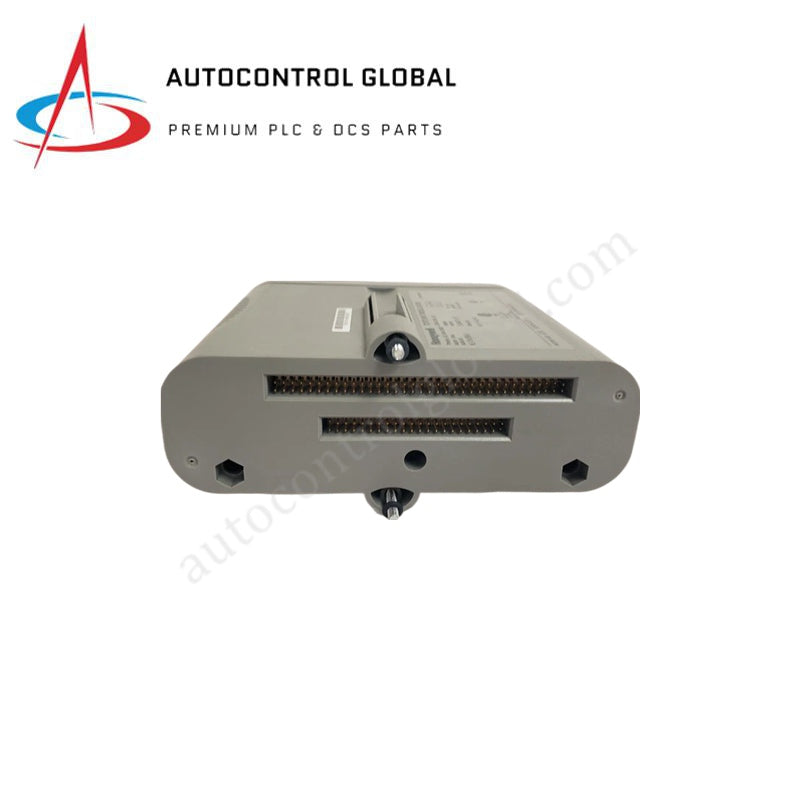

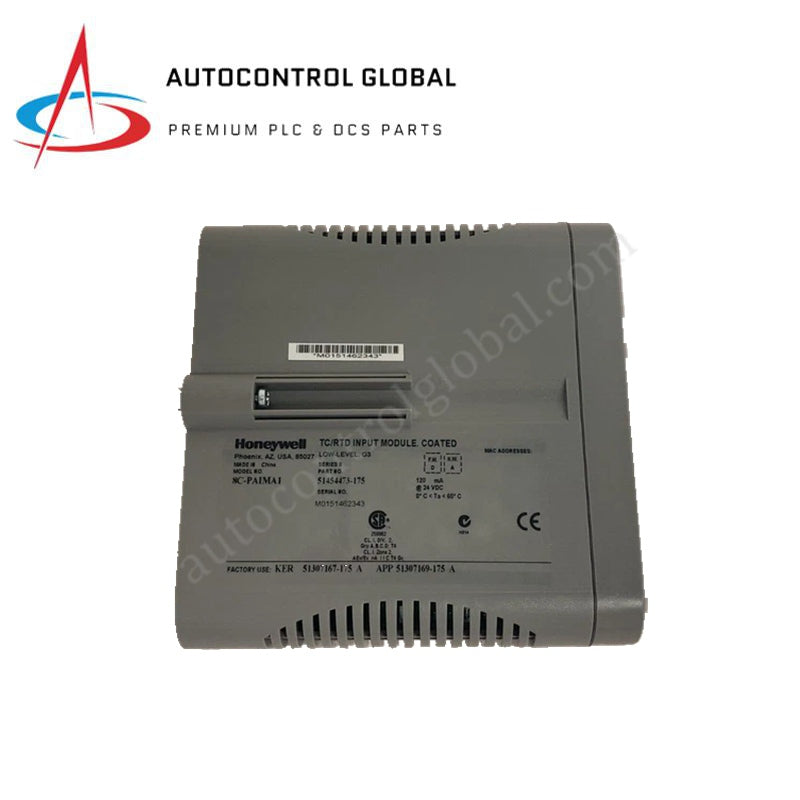

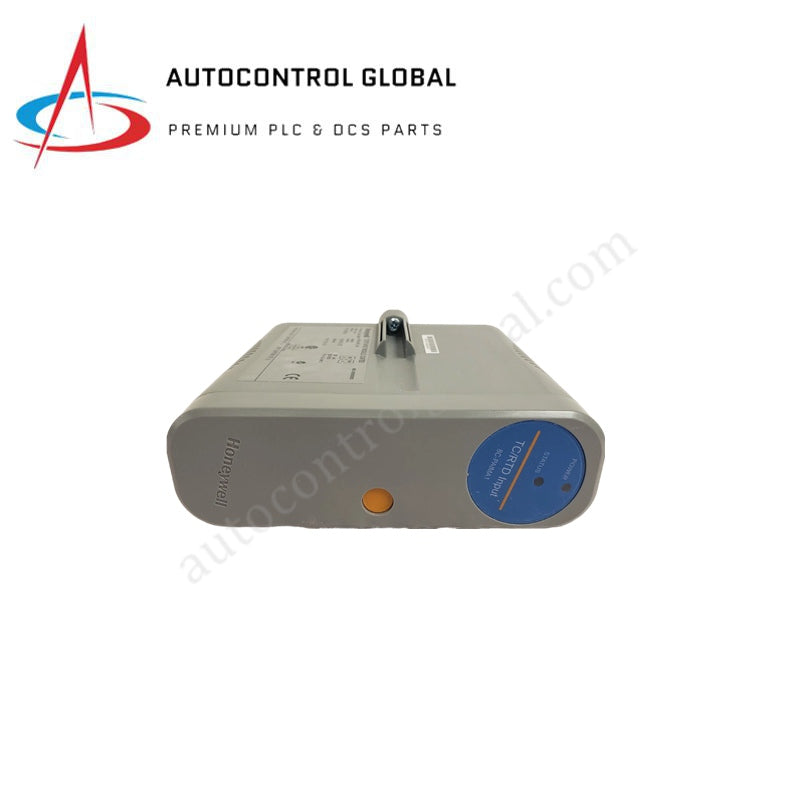

ماژول ورودی آنالوگ HONEYWELL 8C-PAIMA1 51454473-175
Manufacturer: Honeywell
-
Part Number: 8C-PAIMA1 51454473-175
Condition：New with Original Package
Product Type: ماژول ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
پیکربندی شده برای اندازهگیری دمای با دقت بالا در شبکههای Experion PKS، HONEYWELL 8C-PAIMA1 51454473-175 (8C-PAIMA1 ماژول ورودی آنالوگ) اجرای مستقیم فیزیکی و الکتریکی برای دریافت سیگنال ترموکوپل (TC) و آشکارساز دمای مقاومتی (RTD) را فراهم میکند.
تجزیه پسوند و ماتریس مدل
مدل 8C-PAIMA1 نشاندهنده یک ماژول ورودی آنالوگ استاندارد ۱۶ کاناله است که برای یکپارچهسازی حسگر دما بهینه شده است. شماره قطعه 51454473-175 به نسخه سختافزاری خاصی اشاره دارد که با مجموعههای ترمینال استاندارد Honeywell I/O سازگار است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 8C-PAIMA1 (51454473-175) |
| برند | HONEYWELL |
| مبدأ | ایالات متحده |
| وزن | ۰.۳ کیلوگرم |
| ابعاد | ۵.۱ سانتیمتر × ۲۶.۷ سانتیمتر × ۱۷.۸ سانتیمتر |
| دمای کاری | منفی ۴۰ درجه سانتیگراد تا ۷۰ درجه سانتیگراد |
| مصرف برق | ۲.۸ وات نامی |
| نوع ورودیها | TC (نوع J, K, T, E, R, S, B, N)، RTD (Pt100, Pt200, Pt500, Pt1000) |
اتصال کنترل فرآیند و صحت سیگنال
8C-PAIMA1 از ایزولاسیون پیشرفته کانال به کانال برای جلوگیری از انتشار حلقه زمین در محیطهای چند حسگری فرآیند استفاده میکند. این ماژول دارای مدار جبران اتصال سرد (CJC) یکپارچه است که به طور خودکار برای گرادیانهای حرارتی در بلوک ترمینال تنظیم میشود تا خوانشهای دمایی دقیق حفظ شود. هر کانال ورودی برای فیلتر کردن نویز حالت مشترک و تداخل فرکانس بالا طراحی شده است تا اندازهگیری پایدار سیگنالهای ولتاژ پایین معمول در ابزارهای ترموکوپل و RTD تضمین شود.
سؤالات متداول (FAQ)
س: آیا این ماژول با مجموعههای ترمینال I/O موجود سازگار است؟
ج: 8C-PAIMA1 نیازمند مجموعه ترمینال I/O سازگار Honeywell (IOTA) است. اطمینان حاصل کنید که نسخه IOTA از امپدانس ورودی و نیازهای سیمکشی خاص برای پیکربندیهای TC/RTD پشتیبانی میکند.
س: ماژول چگونه تشخیص سوختن حسگر را انجام میدهد؟
ج: مدار ورودی به طور مداوم حلقه را برای شرایط مدار باز یا اتصال کوتاه پایش میکند؛ هنگامی که خطا شناسایی شود، ماژول وضعیت کانال را به عنوان هشدار تشخیصی به کنترلر گزارش میدهد.
راهنمای نصب در محل
- مجموعه ترمینال I/O را روی ریل DIN استاندارد نصب کرده و از اتصال زمین مطمئن به پشتبورد شاسی اطمینان حاصل کنید.
- قبل از وارد کردن، اطمینان حاصل کنید که پینهای کلیدی روی IOTA با هندسه فیزیکی ماژول 8C-PAIMA1 مطابقت دارند.
- برای اتصالات RTD از سیمهای توسعه ترموکوپل محافظتشده یا کابلهای جفتپیچیده محافظتشده استفاده کنید؛ شیلد را در پیچ زمین IOTA خاتمه دهید تا از تداخل الکترومغناطیسی کاسته شود.
- حداقل فاصله ۱۰ سانتیمتر از خطوط برق AC با توان بالا حفظ کنید تا از خطاهای ولتاژ القایی در مسیرهای سیگنال سطح پایین جلوگیری شود.
- پیچهای نصب محصور را با استفاده از پیچگوشتی مناسب محکم کنید تا اتصال با مقاومت پایین بین ماژول و شاسی برقرار شود.
