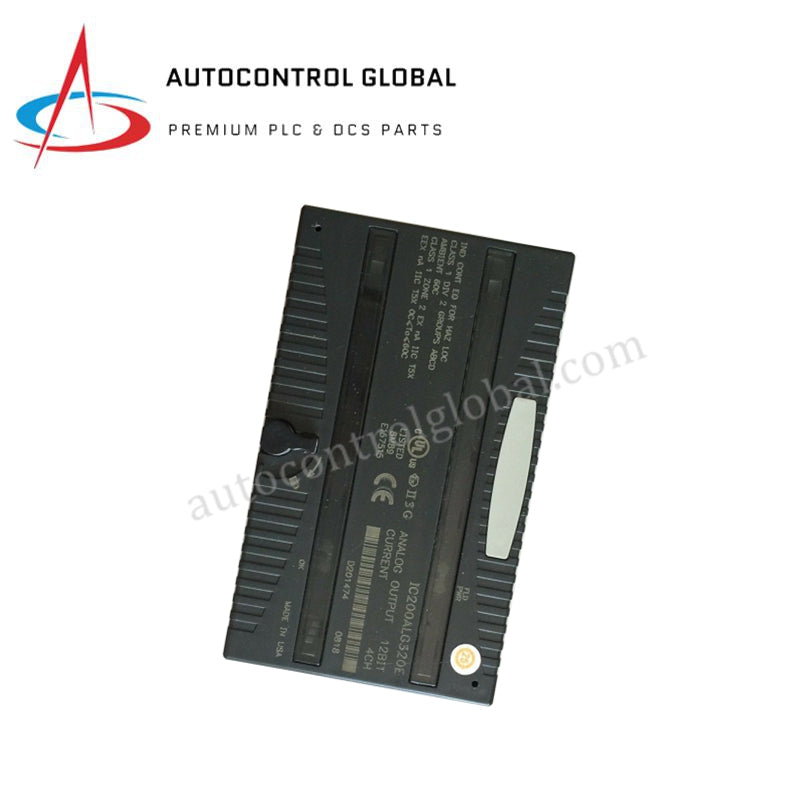

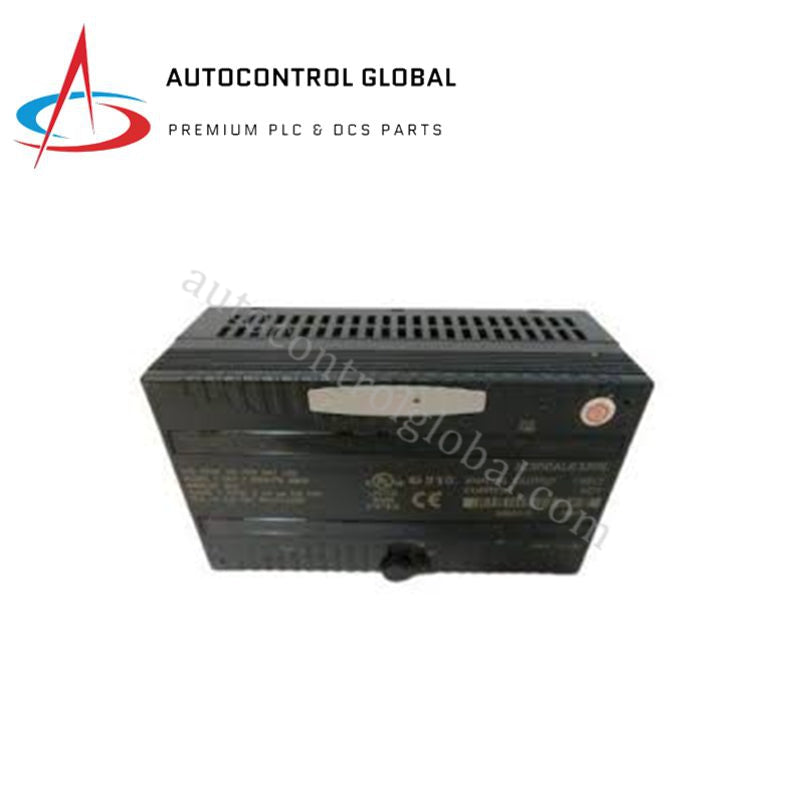

ماژول خروجی آنالوگ ۴ کاناله GE Fanuc VersaMax مدل IC200ALG320E
Manufacturer: GE Fanuc
-
Part Number: IC200ALG320E
Condition：New with Original Package
Product Type: ماژولهای خروجی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی آنالوگ GE Fanuc IC200ALG320E VersaMax
ماژول GE Fanuc IC200ALG320E (ماژول خروجی آنالوگ IC200ALG320) که برای کنترل حلقه جریان ۴ تا ۲۰ میلیآمپر در پلتفرمهای PLC VersaMax پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این سختافزار سیگنالهای منطقی دیجیتال را به ۴ خروجی جریان منبعدهنده با وضوح آنالوگ ۱۲ بیتی تبدیل میکند تا عملگرهای میدانی، شیرهای کنترلی و درایوهای سرعت متغیر را به کار اندازد.
مشخصات سختافزار
| پارامتر | مشخصات |
|---|---|
| مدل | IC200ALG320E |
| برند | GE Fanuc / Emerson |
| مبدأ | ایالات متحده |
| وزن | ۰٫۲۸ کیلوگرم (۰٫۶۳ پوند) |
| ابعاد | ۱۲۰ میلیمتر × ۹۰ میلیمتر × ۴۰ میلیمتر |
| دمای کاری | ۰ درجه سانتیگراد تا +۶۰ درجه سانتیگراد |
| مصرف توان | حداکثر ۵۰ میلیآمپر در ۵ ولت DC از باس پشتی؛ حداکثر مصرف جریان کل ۲۴۰ میلیآمپر |
| کانالهای خروجی | ۴ خروجی آنالوگ جریان منبعدهنده |
| محدوده سیگنال خروجی | ۴ تا ۲۰ میلیآمپر DC اسمی |
| وضوح آنالوگ | ۱۲ بیت |
| دقت خروجی | ۰٫۳٪ معمول، حداکثر ±۱٪ در مقیاس کامل |
| منبع تغذیه خارجی | ۱۸ تا ۳۰ ولت DC |
| نرخ بهروزرسانی | حداکثر ۰٫۳ میلیثانیه |
| گروهبندی خروجی | یک گروه، پیکربندی سیمکشی تکسر |
| عیبیابی | تشخیص قطع توان سمت کاربر |
| عملکرد پیشفرض خروجی | حفظ آخرین وضعیت یا اجبار به ۴ میلیآمپر |
سرعت ارتباط باس پشتی و یکپارچهسازی شبکه
این ماژول از رابطهای منطقی داخلی پرسرعت استفاده میکند تا سرعت ارتباط باس پشتی را در ساختار رک VersaMax حفظ کند. یکپارچهسازی مستقیم با سیستم، نرخهای بهروزرسانی سریع تا ۰٫۳ میلیثانیه در هر چرخه را ممکن میسازد؛ همچنین سازگاری فلشویر، اجرای پیوسته خروجی را بدون اختلال سیگنال هنگام دانلود آنلاین برنامه کنترلر حفظ میکند.
سؤالات متداول
س: وقتی برق خارجی ۲۴ ولت DC سمت کاربر قطع شود، ماژول چگونه واکنش نشان میدهد؟
پ: ماژول روالهای عیبیابی داخلی را اجرا میکند تا قطع برق سمت کاربر را فوراً تشخیص دهد. پس از اعلام خطا، کانالهای خروجی به وضعیت پیشفرض ازپیشپیکربندیشده منتقل میشوند—یا آخرین مقدار آنالوگ معتبر را حفظ میکنند یا جریان را به ۴ میلیآمپر میرسانند—و همزمان خطای عیبیابی را روی باس پشتی CPU اعلام میکنند.
س: آیا برای راهاندازی خروجیهای منبعدهنده جریان ۴ تا ۲۰ میلیآمپر به برق خارجی نیاز است؟
پ: بله. ریل باس پشتی ۵ ولت DC فقط رابط منطقی داخلی را تغذیه میکند (با مصرف حداکثر ۵۰ میلیآمپر). برای تغذیه حلقههای جریان ۴ تا ۲۰ میلیآمپر، باید یک منبع ۱۸ تا ۳۰ ولت DC خارجی به ترمینالهای ماژول سیمکشی شود؛ مصرف جریان بسته به مقاومت بار تا ۲۴۰ میلیآمپر خواهد بود.
س: آیا میتوان خروجیهای ماژول را برای اجرای سیگنال تفاضلی پیکربندی کرد؟
پ: خیر. کانالهای خروجی در یک پیکربندی سیمکشی تکسر، زمین مشترک داخلی دارند. سیمکشی میدانی باید مطابق استانداردهای منبعدهی تکگروهی به پایان برسد.
راهنمای نصب میدانی
- ماژول را با استفاده از مکانیزم قفل یکپارچه روی شاسی حامل VersaMax، روی ریل استاندارد DIN با عرض ۳۵ میلیمتر یا صفحه زیرین تابلو محکم کنید.
- کابلهای میدانی حلقه جریان ۴ تا ۲۰ میلیآمپر را با هادیهای زوجتابیده و شیلددار سیمکشی کنید. همه کابلهای آنالوگ کمولتاژ را در کانالهای سیمکشی مجزا و با فاصله حداقل ۲۰۰ میلیمتر از خطوط برق AC و درایوهای موتور عبور دهید.
- برای جلوگیری از ایجاد حلقههای زمین در مسیر سیگنال آنالوگ، سیمهای تخلیه شیلد کابل را در یک نقطه پایانی روی شینه اتصال زمین سیستم به زمین متصل کنید.
- پیش از برقدار کردن منبع تغذیه حلقه، مطمئن شوید اتصالات برق خارجی ۲۴ ولت DC با قطبهای مشخصشده روی ترمینال حامل مطابقت دارند.
