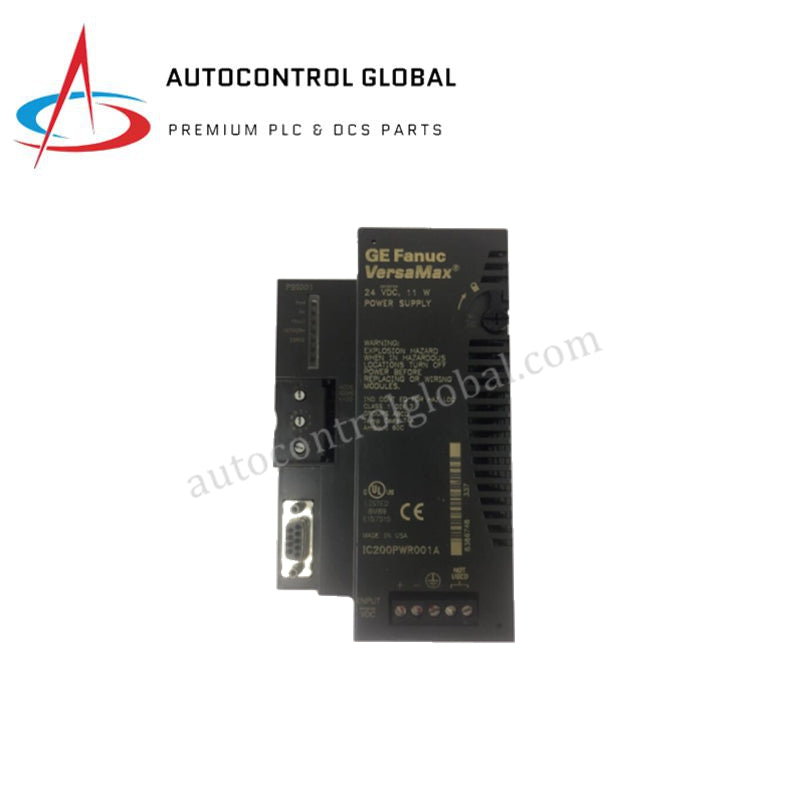

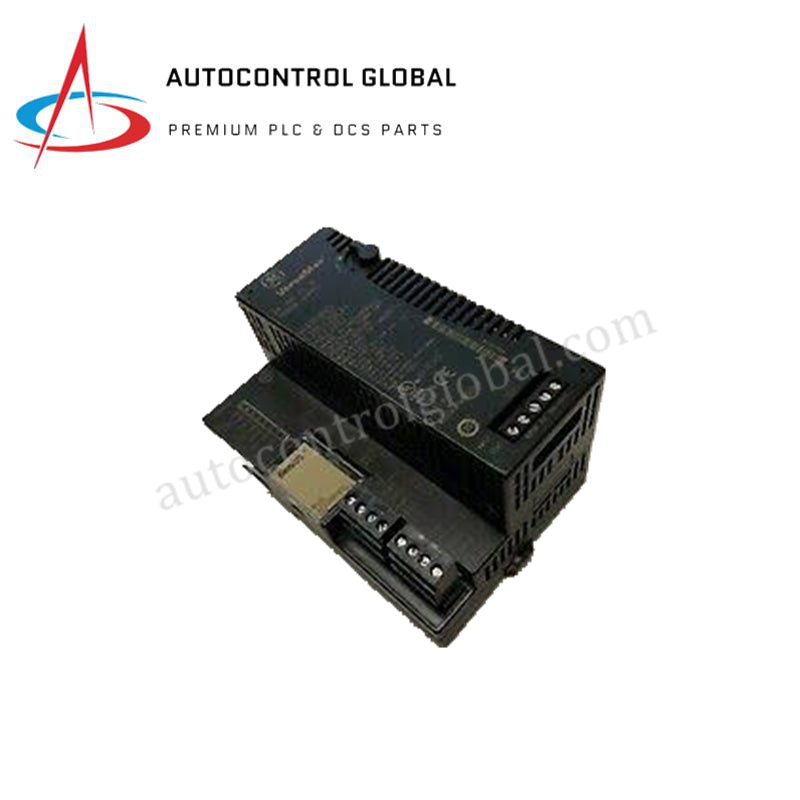

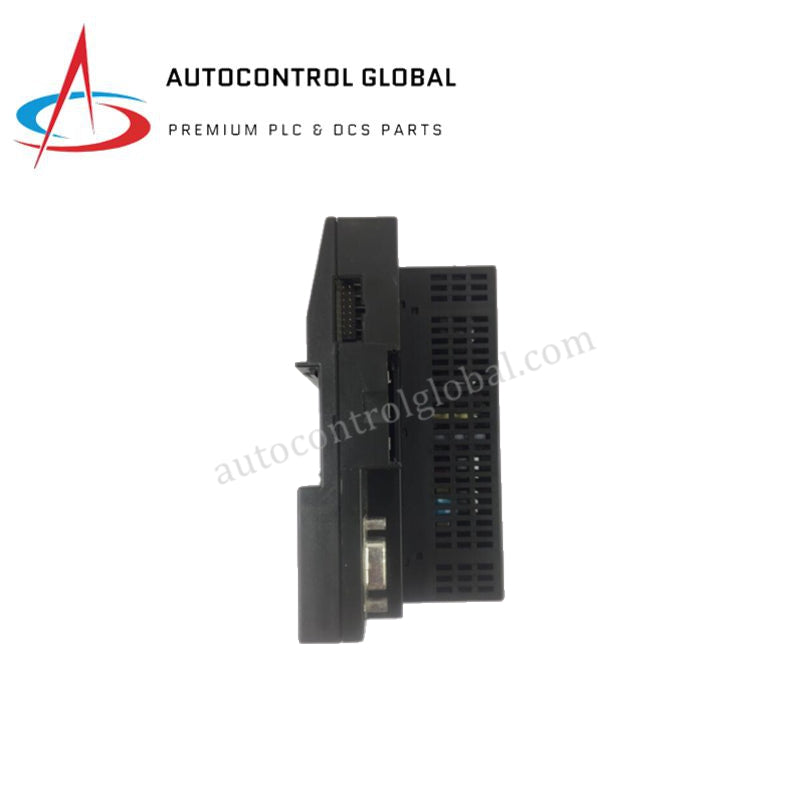

ماژول منبع تغذیه PLC مدل IC200PWR001F از GE VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200PWR001F
Condition：New with Original Package
Product Type: ماژولهای منبع تغذیه
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول منبع تغذیه GE IC200PWR001F VersaMax
GE IC200PWR001F که با عنوان IC200PWR001 نیز در فهرست محصولات ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تبدیل توان باس داخلی و تنظیم ولتاژ فیلد در پلتفرمهای PLC سری GE VersaMax عمل میکند. تکنسینها ماژول را مستقیماً روی کریر بکپلین VersaMax نصب میکنند؛ این ماژول توان اولیه را دریافت کرده و ولتاژهای تنظیمشده در سطح منطقی را به CPU مرکزی و ماژولهای توسعه I/O مجاور توزیع میکند. مدارهای حفاظتی داخلی بهطور پیوسته کانالهای خروجی را پایش میکنند و نشانگرهای وضعیت یکپارچه نیز پایداری توان فعال و شرایط خطا را در مجموعه رک نمایش میدهند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200PWR001F |
| برند | General Electric (GE) |
| مبدأ | USA |
| وزن | 0.45 kg |
| ابعاد | 66.8 x 128 x 130 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | 15 W معمولی |
| محدوده ولتاژ ورودی | 85 تا 264 VAC (47 تا 63 Hz) / 24 VDC |
| ولتاژ خروجی | 5 VDC تنظیمشده، 24 VDC، 3.3 VDC |
| جریان خروجی | حداکثر 3 A |
| سازگاری سیستم | خانواده PLCهای VersaMax |
| ویژگیهای حفاظتی | حفاظت در برابر اضافهولتاژ، اضافهجریان و اتصال کوتاه |
سرعت ارتباط باس بکپلین و یکپارچهسازی سیستم
ماژول منبع تغذیه با تأمین ریلهای توان کمنویز بهصورت مستقیم برای ماژولهای CPU و رابط شبکه، سرعت ارتباط باس بکپلین را حفظ میکند. این ماژول با جداسازی باسهای منطقی داخلی از گذراهای توان ورودی اصلی، از کوپلشدن نویز در شبکههای قطعی Ethernet/IP و فیلدباس جلوگیری میکند. سازگاری فلش میانافزار یکپارچه بین ماژولهای I/O متصل VersaMax نیز بهطور پیوسته حفظ میشود، زیرا ولتاژهای داخلی پایدار هنگام تغییرات ناشی از افزایش تراکم I/O در بکپلین، از ریستشدن منطق جلوگیری میکنند.
سؤالات متداول
س: آیا ماژول IC200PWR001F امکان تعویض گرم را هنگام پردازش فعال منطق توسط بکپلین VersaMax فراهم میکند؟
پ: پیش از بیرونآوردن یا جا زدن ماژول منبع تغذیه، تکنسینها باید توان ورودی اصلی را قطع کنند، زیرا قطع اتصال بکپلین در حالت برقدار، توان منطقی CPU و کارتهای I/O متصل را مختل کرده و باعث خاموششدن فوری سیستم میشود.
س: منبع تغذیه چگونه با جریان مصرفی بیشتر از آستانه حداکثر 3 A برخورد میکند؟
پ: مدارهای حفاظتی اضافهجریان داخلی هنگامی که مجموع جریان مصرفی بکپلین از 3 A بیشتر شود، فوراً فعال میشوند و با محدودکردن توان خروجی، از اضافهبار حرارتی جلوگیری کرده و از ماژولهای PLC متصل در برابر آسیب محافظت میکنند.
س: تکنسینهای فیلد چگونه وضعیت داخلی و اجرای خطا را روی ماژول بررسی میکنند؟
پ: نشانگرهای LED تشخیصی یکپارچه روی پنل جلویی، هنگام خروجی ولتاژ عادی به رنگ سبز روشن میشوند و در صورت افت توان ورودی یا وقوع خطای داخلی، وضعیت خود را تغییر داده یا خاموش میشوند.
راهنمای نصب در محل
هنگام نصب فیزیکی در تابلو، این مراحل فنی را دنبال کنید:
- پیش از نصب واحد، تمام خطوط توان ورودی اصلی را بیبرق کرده و کلید قطع اصلی را قفل و برچسبگذاری کنید.
- ماژول منبع تغذیه را بهطور ایمن روی کریر بکپلین VersaMax جا بزنید تا ضامن قفل مکانیکی کاملاً درگیر شود.
- هادیهای تغذیه اصلی AC (85-264 VAC) یا DC را به ترمینال ورودی تعیینشده متصل کرده و حدود گشتاور توصیهشده را رعایت کنید.
- برای کاهش کوپلشدن نویز القایی، مجراهای ورودی توان AC را از کابلهای سیگنال I/O کمولتاژ DC جدا کنید.
- ترمینال زمین ماژول را با استفاده از هادی مسی اتصال زمین کمامپدانس، مستقیماً به باس زمین ریل DIN مرکزی متصل کنید.
