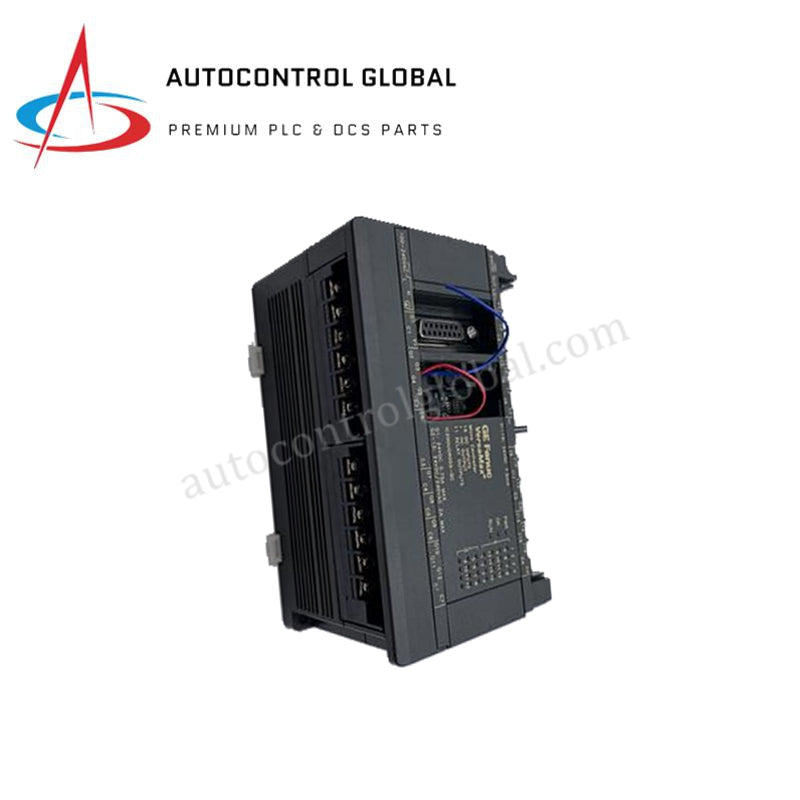

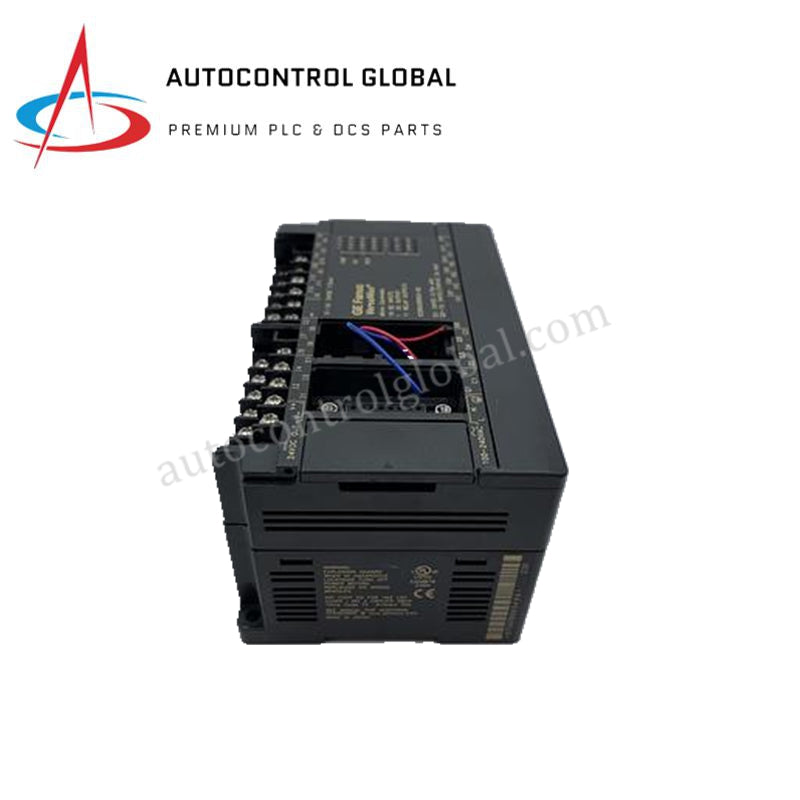

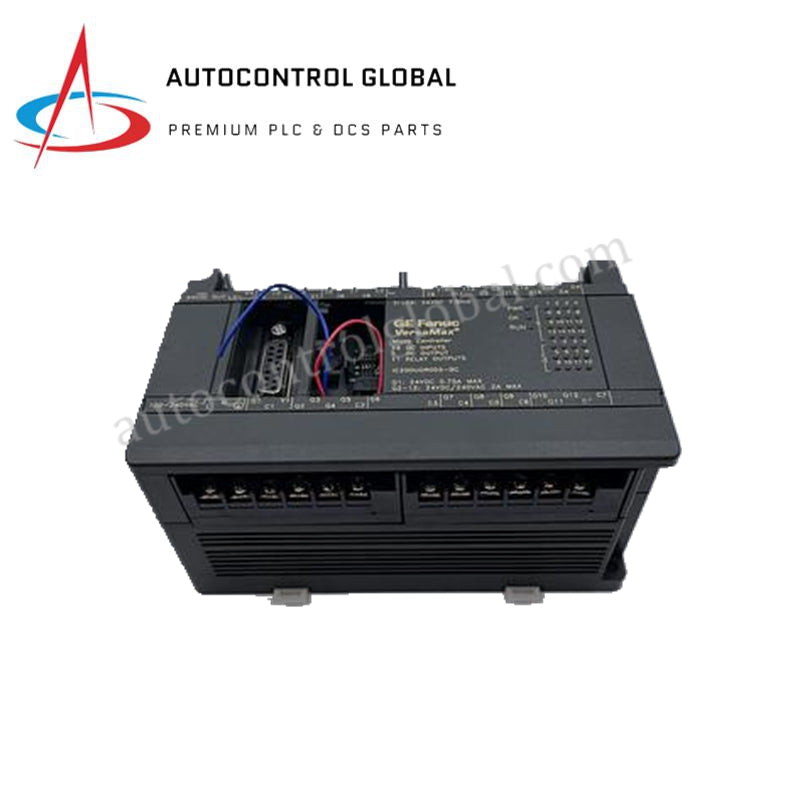

کنترلرهای میکرو VersaMax شرکت GE Fanuc مدل IC200UDR005
Manufacturer: GE Fanuc
-
Part Number: IC200UDR005
Condition：New with Original Package
Product Type: ریزکنترلگرها
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
واحد PLC 28 نقطهای GE Fanuc IC200UDR005 VersaMax Micro
GE Fanuc IC200UDR005-BB که با عنوان IC200UDR005 Micro 28 PLC Unit نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای اجرای سیگنالهای گسسته/آنالوگ و پردازش منطق ترتیبی در پلتفرمهای سیستم کنترل VersaMax Micro عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200UDR005 |
| برند | GE Fanuc / Emerson |
| مبدأ | ژاپن |
| وزن | ۰٫۹۱ کیلوگرم (۲٫۰۰ پوند) |
| ابعاد | ۱۵۰ × ۷۶ × ۹۰ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف توان | ۲۶ VA |
| محدوده ولتاژ ورودی | ۱۲۰/۲۴۰ VAC |
| کل ورودی/خروجی داخلی | ۲۸ نقطه (۱۶ ورودی گسسته، ۱۲ خروجی گسسته) |
| ورودیهای گسسته | ۱۶ نقطه، ۲۴ VDC |
| خروجیهای گسسته | ۱۱ خروجی رلهای، ۱ خروجی DC (۲۴ VDC) |
| ظرفیت توسعه | حداکثر ۴ واحد ورودی/خروجی گسسته و حداکثر ۴ واحد ورودی/خروجی آنالوگ (حداکثر ۱۴۰ ورودی/خروجی فیزیکی در مجموع) |
| حافظه برنامه کاربر | ۹K کلمه (۱۲ کیلوبایت) حافظه منطقی |
| حافظه ثبات | ۲K کلمه (۸ کیلوبایت) حافظه داده |
| درگاههای ارتباطی | درگاه ۱: RJ-45 RS-232؛ درگاه ۲: DB-15 RS-485 |
| پروتکلهای سریال | درگاه ۱: SNP، SNP x؛ درگاه ۲: SNP، SNP x، RTU Master/Slave، Serial Read/Write |
| تنظیمات داخلی | ۲ پتانسیومتر آنالوگ |
توسعه بکپلین و قطعیّت شبکه
این واحد مسیرهای ارتباطی پرسرعت گذرگاه بکپلین داخلی را برای اجرای ورودی/خروجیهای داخلی یکپارچه میکند و همزمان هدرهای توسعه خارجی را به کار میاندازد. از طریق این پیوند گذرگاه محلی، کنترلر انتقال فریمهای داده بلادرنگ را در حداکثر ۴ ماژول توسعه گسسته و ۴ ماژول توسعه آنالوگ هماهنگ میکند، بدون آنکه چرخههای اسکن پردازش مرکزی کاهش یابند.
ارتباطات قطعی در لایههای فیزیکی از طریق دو رابط سریال حفظ میشوند. درگاه ۱ با استفاده از پروتکلهای RS-232 SNP/SNP x، برنامهریزی محلی و تبادل دادههای عیبیابی را انجام میدهد، در حالی که درگاه ۲ قابلیت شبکه چندنقطهای RS-485 را فراهم میکند. کنترلر هنگام کار با پیکربندیهای Modbus RTU Master/Slave یا SNP Master، تأخیرهای قابل پیشبینی در پاسخ پیامها را روی پیوندهای سریال اعمال میکند و تبادل همگام متغیرها میان واحد پردازش اصلی و گرههای ورودی/خروجی پاییندست را تضمین میکند.
پرسشهای متداول
س: کدام بستههای نرمافزاری برنامهنویسی از توسعه اجرای منطق برای IC200UDR005 پشتیبانی میکنند؟
پ: پیکربندی منطق به VersaPro 1.1 یا بالاتر، یا Proficy Machine Edition Logic Developer نیاز دارد تا برنامههای نردبانی را کامپایل و در حافظه بارگذاری کند.
س: با افزودن ماژولهای توسعه، چند نقطه ورودی/خروجی فیزیکی را میتوان مدیریت کرد؟
پ: واحد پایه از حداکثر ۴ ماژول توسعه گسسته و ۴ ماژول توسعه آنالوگ پشتیبانی میکند و امکان گسترش سیستم تا حداکثر ۱۴۰ نقطه ورودی/خروجی فیزیکی را فراهم میسازد.
س: چه رابطهایی با چینش پایههای سریال بهصورت فیزیکی روی شاسی کنترلر Micro وجود دارند؟
پ: ارتباطات کانال از یک کانکتور RJ-45 برای سیگنالهای RS-232 در درگاه ۱ و یک کانکتور DB-15 برای سیگنالهای RS-485 در درگاه ۲ استفاده میکنند.
راهنمای نصب در محل
- منبع برق اصلی ۱۲۰/۲۴۰ VAC را قطع کنید و پیش از نصب واحد یا اتصال سیمکشی میدانی، نبود ولتاژ خط را بررسی کنید.
- واحد PLC را روی ریل استاندارد DIN با عرض ۳۵ میلیمتر محکم کنید یا با استفاده از سوراخهای نصب یکپارچه، محفظه را مستقیماً به پنل پشتی تابلو پیچ کنید.
- یک اتصال زمین شاسی با امپدانس پایین از ترمینال زمین مستقیماً به شینه زمین محفظه برقرار کنید.
- خطوط ورودی ۲۴ VDC و سیمهای خروجی رلهای ولتاژبالا را از مسیرهای سیمکشی جداگانه عبور دهید تا از نویز کوپل القایی جلوگیری شود.
- کابلهای ارتباطی RS-232 یا RS-485 را با هادیهای زوج بههمتابیده شیلددار متصل کنید و شیلد کابل را فقط از یک طرف زمین کنید.
- برق AC کاری را وصل کنید، روشنشدن ثابت LED برق واحد به رنگ سبز را بررسی کنید و آزمایش ارتباط را از طریق درگاه ۱ آغاز کنید.
