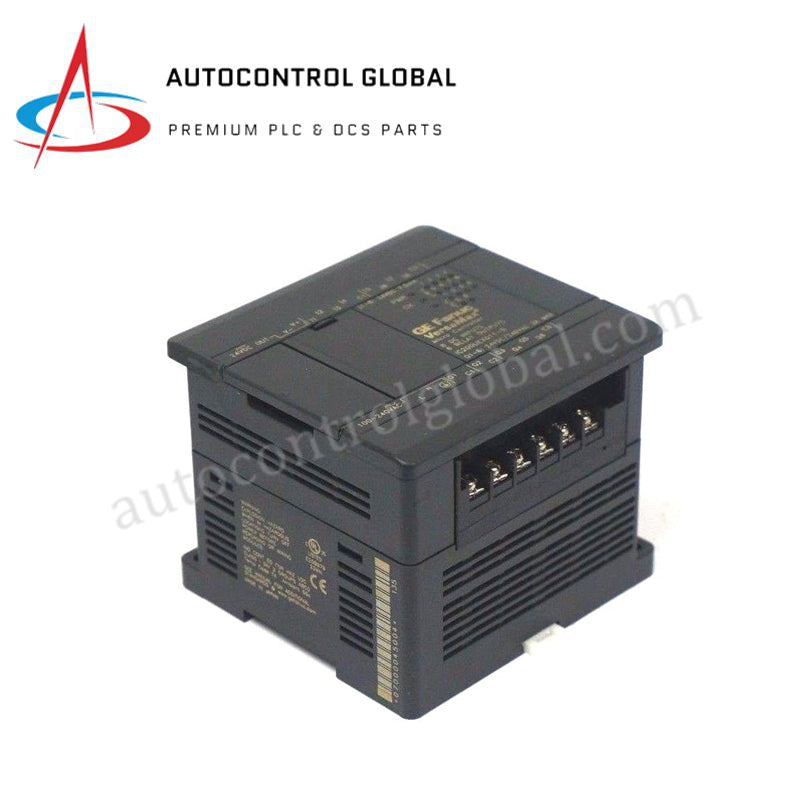

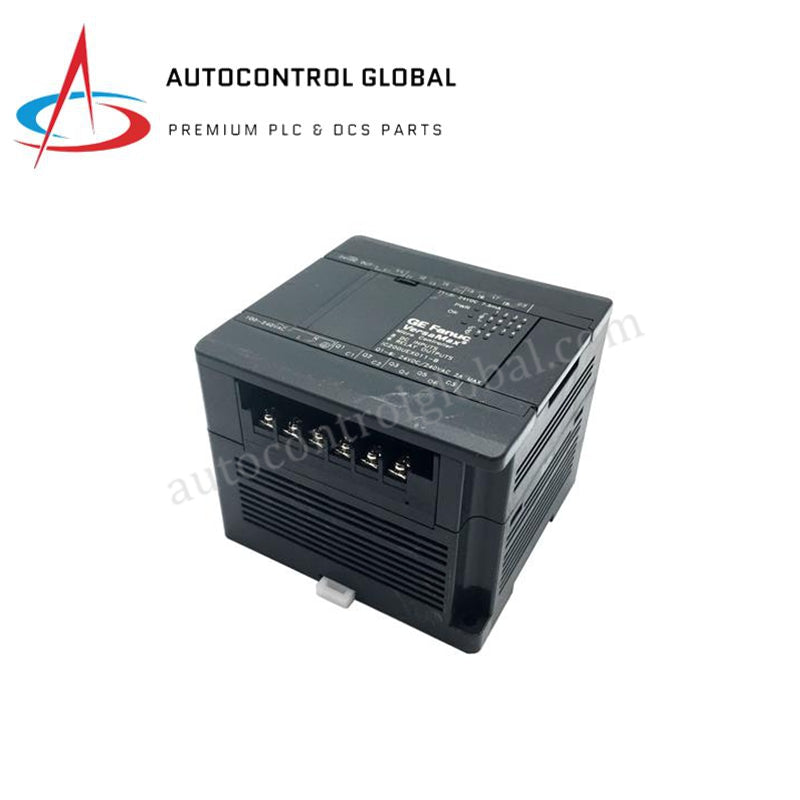

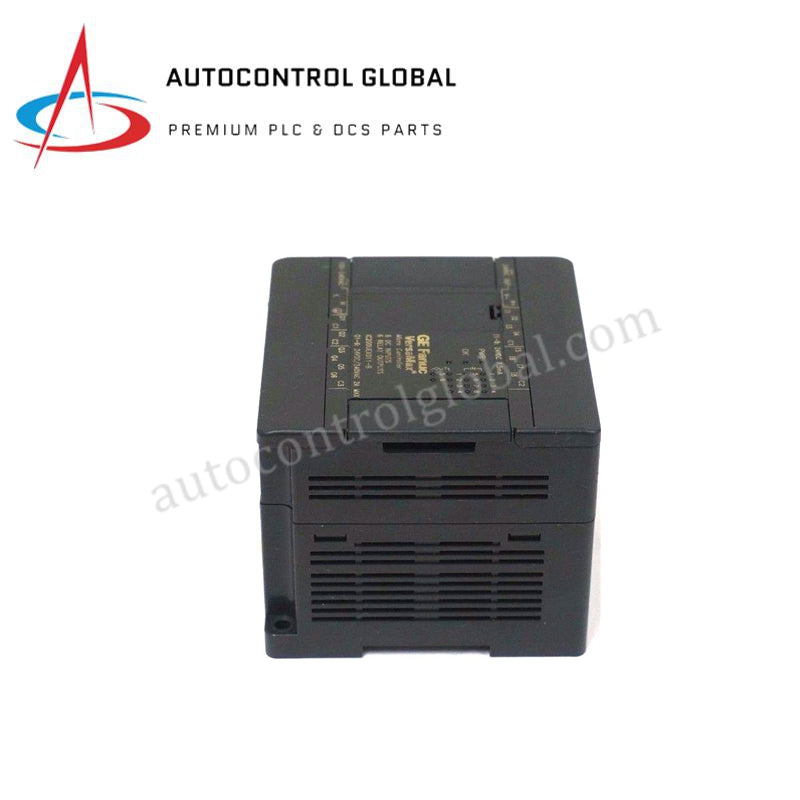

ماژول توسعه میکرو GE VersaMax، مدل IC200UEX011-B
Manufacturer: GE Fanuc
-
Part Number: IC200UEX011-B
Condition：New with Original Package
Product Type: ماژولهای توسعه PLC کوچک
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول انبساطی میکرو GE IC200UEX011-B VersaMax
GE Fanuc IC200UEX011-B که با نام IC200UEX011 نیز در کاتالوگ ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای افزایش ظرفیت پردازش سیگنالهای ورودی/خروجی گسسته در سیستمهای PLC میکرو VersaMax عمل میکند. این واحد انبساطی، ۸ ورودی گسسته ۲۴ VDC و ۶ خروجی رلهای را از طریق اتصال مستقیم گذرگاه به پایه کنترلر اصلی VersaMax Micro هدایت میکند و به منبع تغذیه یکپارچه ۱۰۰ تا ۲۴۰ VAC مجهز است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC200UEX011-B |
| برند | GE Fanuc / Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۳۷ کیلوگرم |
| ابعاد | ۹٫۵ × ۹٫۰ × ۷٫۶ سانتیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف توان | توان ورودی معمولی ۱۳ VA |
| توان ورودی اصلی | ۱۰۰ تا ۲۴۰ VAC (۵۰/۶۰ هرتز) |
| ورودیهای گسسته | ۸ نقطه، ۲۴ VDC نامی (منطق مثبت/منفی قابل انتخاب) |
| خروجیهای گسسته | ۶ خروجی رلهای SPST فرم A (۲ آمپر برای هر نقطه، ۵ تا ۳۰ VDC / ۵ تا ۲۵۰ VAC) |
| منبع تغذیه کمکی فیلد | +24 VDC ایزوله، حداکثر جریان خروجی ۲۰۰ میلیآمپر |
| جریان هجومی | ۱۸ آمپر در ۱۲۰ VAC؛ ۳۰ آمپر در ۲۰۰ VAC؛ ۴۰ آمپر در ۲۶۵ VAC |
سرعت ارتباط گذرگاه بکپلین و سازگاری میانافزار
ماژول تبادل دادههای محلی را از طریق کابل اتصال انبساطی که مستقیماً به گذرگاه بکپلین PLC میکرو اصلی متصل است انجام میدهد و وضعیت نقاط را بدون کاهش سرعت ارتباط گذرگاه بکپلین میان پایههای انبساطی مجاور منتقل میکند. منطق سختافزاری داخلی، سازگاری فلش میانافزار کنترلر را هنگام راهاندازی سیستم بررسی میکند و تخصیص صحیح آدرس را برای حداکثر ۴ واحد انبساطی متصل به یک کنترلر میزبان تضمین میکند. منطق فیلتر ورودی قابل تنظیم، امکان تنظیم زمان پاسخ سیگنال را بین ۰٫۵ تا ۲۰ میلیثانیه فراهم میکند تا سیگنالهای ناپایدار حسگرها تثبیت شوند.
پرسشهای متداول
س: برای حسگرهای فیلد خارجی متصل به ترمینالهای ورودی، چه گزینههایی برای تأمین توان وجود دارد؟
پ: این ماژول انبساطی به یک منبع تغذیه کمکی ایزوله داخلی مجهز است که ولتاژ +24 VDC با جریان حداکثر ۲۰۰ میلیآمپر برای تغذیه مستقیم کلیدهای کنتاکت خشک و حسگرهای فیلد دوسیمه فراهم میکند و به تجهیزات تغذیه خارجی نیاز ندارد.
س: ماژول چگونه تغییر وضعیت خروجی و خطاهای عملیاتی را نشان میدهد؟
پ: LEDهای سبز جداگانه روی پنل جلویی، وضعیت فعال هر ۸ ورودی و ۶ خروجی رلهای را نمایش میدهند. وضعیت سیستم از طریق LED با عنوان OK برای سلامت بکپلین و LED با عنوان FLD PWR برای وجود توان فیلد پایش میشود.
س: آستانههای ایزولاسیون الکتریکی بین سیمکشی فیلد و منطق در این ماژول چیست؟
پ: کوپلرهای نوری داخلی و موانع ایزولاسیون، ایزولاسیون گالوانیکی ۱۵۰۰ V RMS را بین نقاط ترمینال فیلد و مدارهای منطقی و همچنین ایزولاسیون ۵۰۰ V RMS را بین گروههای کانال فراهم میکنند.
راهنمای نصب در محل
ماژول انبساطی را در مجاورت PLC میکرو VersaMax اصلی روی ریل DIN ارتشده ۳۵ میلیمتری نصب کنید یا با استفاده از پیچهای نصب، آن را مستقیماً به سطح تابلو متصل کنید. برای حفظ اتصال گذرگاه سریال، کابل ریبون را بین درگاه انبساطی جانبی واحد اصلی و درگاه ورودی ماژول انبساطی وصل کنید.
توان برق اصلی ۱۰۰ تا ۲۴۰ VAC را با استفاده از هادیهای مسی حداقل ۱۸ AWG به ترمینالهای تغذیه مشخصشده متصل کنید. برای کاهش کوپلینگ القایی، سیمکشی بار خروجی AC را حداقل ۲۰۰ میلیمتر از هادیهای سیگنال DC جدا نگه دارید. پیش از اتصال هادیها یا تعویض واحدها در مکانهای خطرناک کلاس I، بخش ۲، تمام برق خط AC و منابع تغذیه فیلد را قطع و بیبرق کنید.
