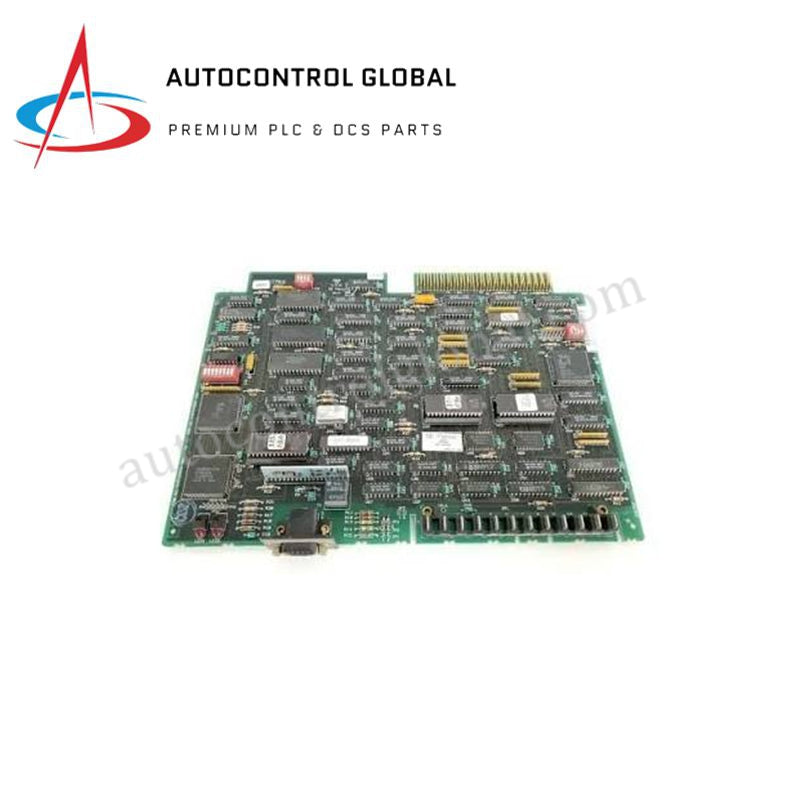

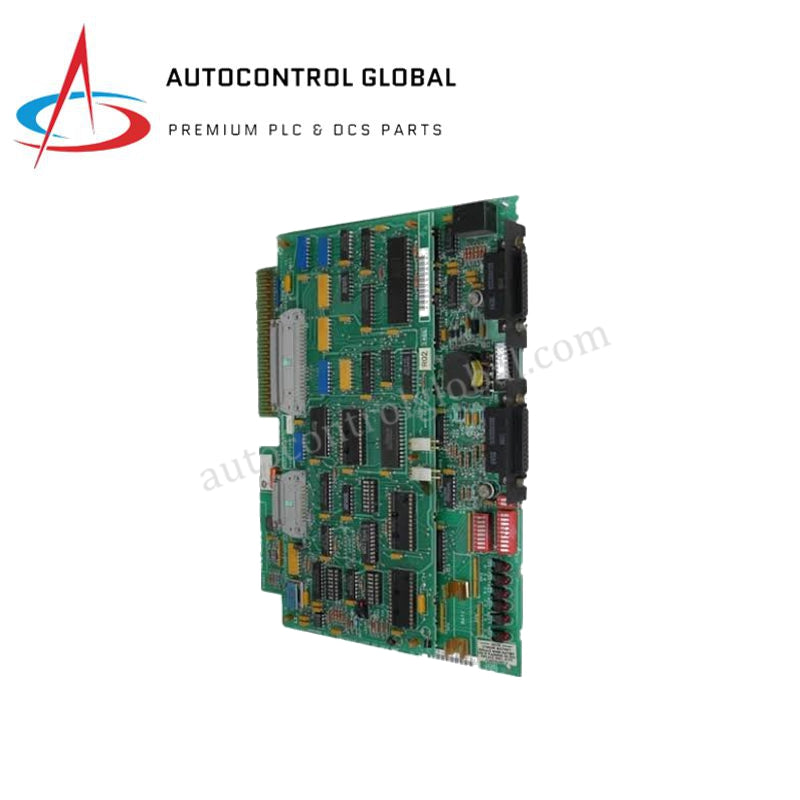

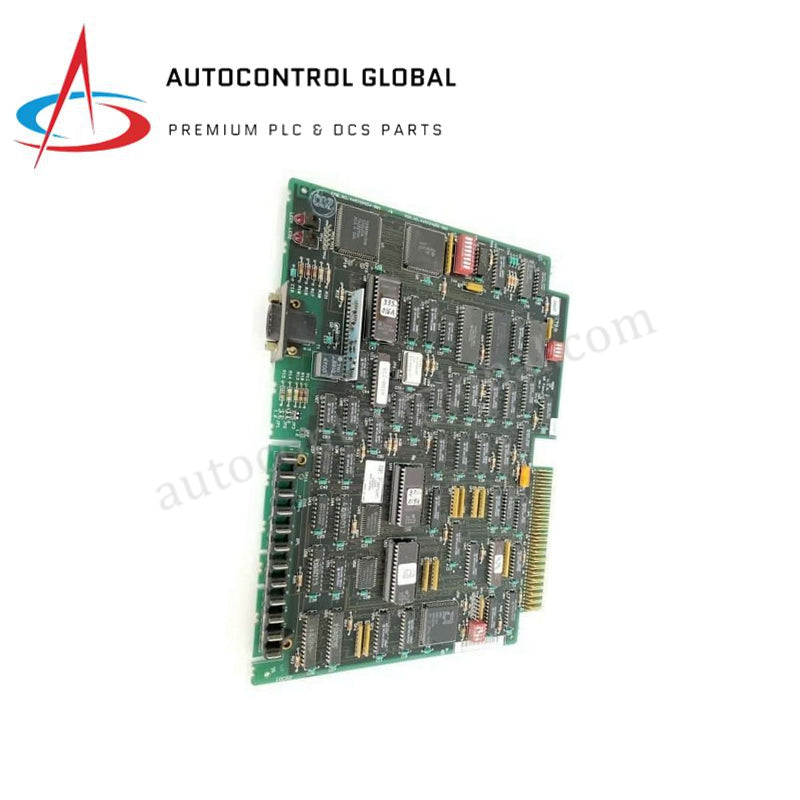

کارت کنترلر گذرگاه ورودی/خروجی Genius شرکت GE Fanuc مدل IC660CBB902
Manufacturer: GE Fanuc
-
Part Number: IC660CBB902
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول کنترلر باس Genius مدل GE Fanuc IC660CBB902
ماژول GE Fanuc IC660CBB902 (IC660CBB902 Bus Controller Module) که برای ارتباط قطعی و پردازش بلادرنگ دادههای میدانی در سیستمهای PLC سری 6 و سری 90 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را در توپولوژیهای Genius Bus فراهم میکند. این ماژول دستورهای بکپلین CPU میزبان را به حداکثر 31 بلوک ورودی/خروجی Genius توزیعشده از طریق لینکهای سریال طولانیبرد متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC660CBB902 |
| برند | GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | 2.72 کیلوگرم (6.00 پوند) |
| ابعاد | فرمفاکتور استاندارد رک سری 6 / سری 90 |
| دمای کاری | 0 درجه سانتیگراد تا +60 درجه سانتیگراد (ذخیرهسازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد) |
| مصرف برق | 5 VDC از بکپلین میزبان |
| پروتکل باس | پروتکل سریال Genius Bus |
| نرخ ارتباط | نرخ بود استاندارد قابل انتخاب 153.6 kbps |
| فاصله اتصال | حداکثر 2000 فوت (610 متر) |
| ظرفیت دستگاه | 31 بلوک ورودی/خروجی Genius (پشتیبانی از بلوکهای دارای بیش از 64 نقطه ورودی/خروجی) |
| محل نصب در سیستم | اسلات CPU، رک ورودی/خروجی ریموت یا رک ورودی/خروجی با ظرفیت بالا |
| ایزولاسیون گالوانیکی | 1500 VAC بهمدت 1 دقیقه (منطق به میدان) |
سرعت ارتباط باس بکپلین و سازگاری فلش میانافزار
ماژول IC660CBB902 با مدیریت مستقل چرخههای اسکن بلادرنگ Genius Bus، سرعت ارتباط قطعی باس بکپلین را حفظ میکند و این کار را بدون وابستگی به زمان اجرای CPU میزبان انجام میدهد. پردازندههای تشخیصی داخلی، تأیید عملکرد واچداگ سختافزاری و تشخیص خودکار خطا را مدیریت میکنند و از اختلالات باس میدانی و آسیبدیدن منطق سیستم جلوگیری میکنند. سازگاری فلش میانافزار در رکهای CPU والد، تخصیص پیوسته آدرسها، همگامسازی دقیق اسکن و ترجمه سیگنال بدون تأخیر را برای بلوکهای ورودی/خروجی Genius متصل و پرتراکم تضمین میکند.
سؤالات متداول
س: کنترلر IC660CBB902 توان عملیاتی خود را چگونه تأمین میکند؟
پ: ماژول توان موردنیاز خود را مستقیماً از ریل برق 5 VDC سیستم که توسط رک بکپلین PLC میزبان ارائه میشود، دریافت میکند.
س: IC660CBB902 از چه حداکثر فاصله انتقالی روی Genius Bus پشتیبانی میکند؟
پ: این ماژول با استفاده از کابل ارتباطی زوجتابیده شیلددار تأییدشده، از تبادل مطمئن دادههای سریال در فاصله حداکثر 2000 فوت پشتیبانی میکند.
س: چه نشانگرهای تشخیصی محلی در رابط جلویی تعبیه شدهاند؟
پ: پنل جلویی به LEDهای تشخیصی اختصاصی مجهز است که توان ماژول (PWR)، وضعیت عملیاتی سیستم (OK)، وضعیت باس (BUS) و ارتباط سریال فعال (COMM) را نشان میدهند.
راهنمای نصب در محل
- ماژول را در حالی که برق بکپلین سیستم خاموش است، بهطور کامل در اسلات تعیینشده رک CPU یا رک توسعه ورودی/خروجی ریموت قرار دهید.
- برای حفظ یکپارچگی سیگنال در فواصل طولانی، در تمام مسیرهای Genius Bus از هادیهای زوجتابیده شیلددار تأییدشده استفاده کنید.
- برای حذف بازتاب سیگنال، هر دو انتهای فیزیکی مسیر کابل Genius Bus را با امپدانسهای خط مناسب ترمینیت کنید.
- پیش از وصلکردن برق اصلی باس، پیکربندی آدرس گرهها را با استفاده از سوئیچهای DIP ماژول یا ابزارهای برنامهریز دستی بررسی کنید.
- درون محفظههای کنترل، فاصله فیزیکی کافی بین کابلهای ارتباطی سریال و سیمکشی برق AC ولتاژ بالا حفظ کنید.
