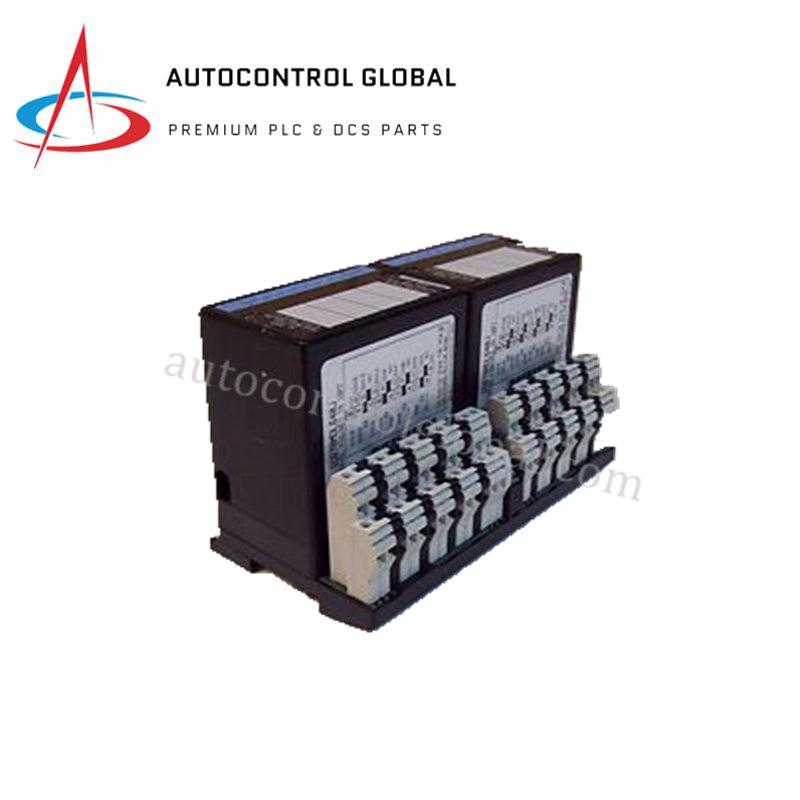

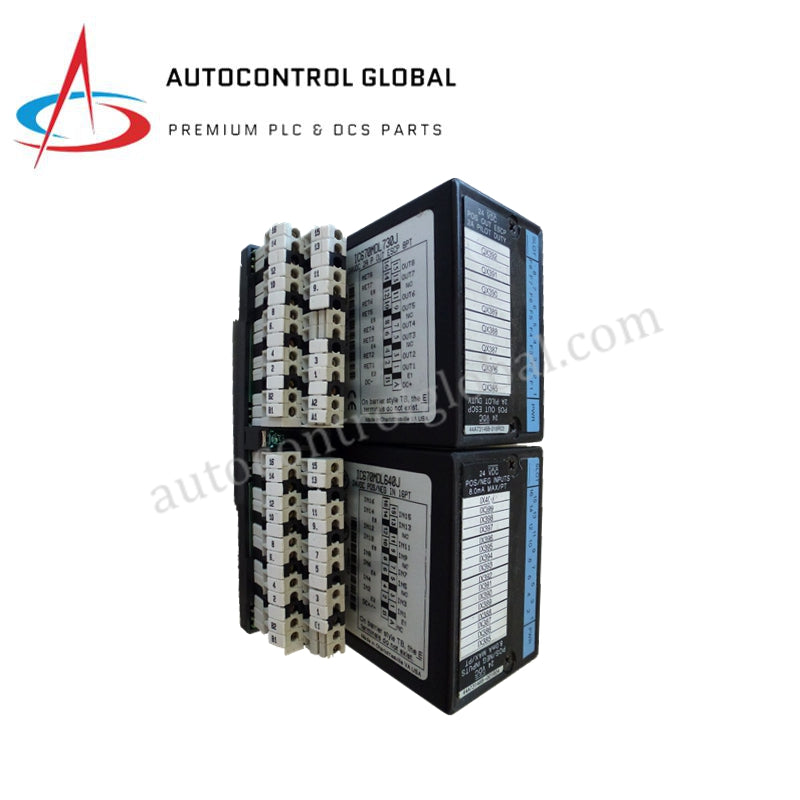

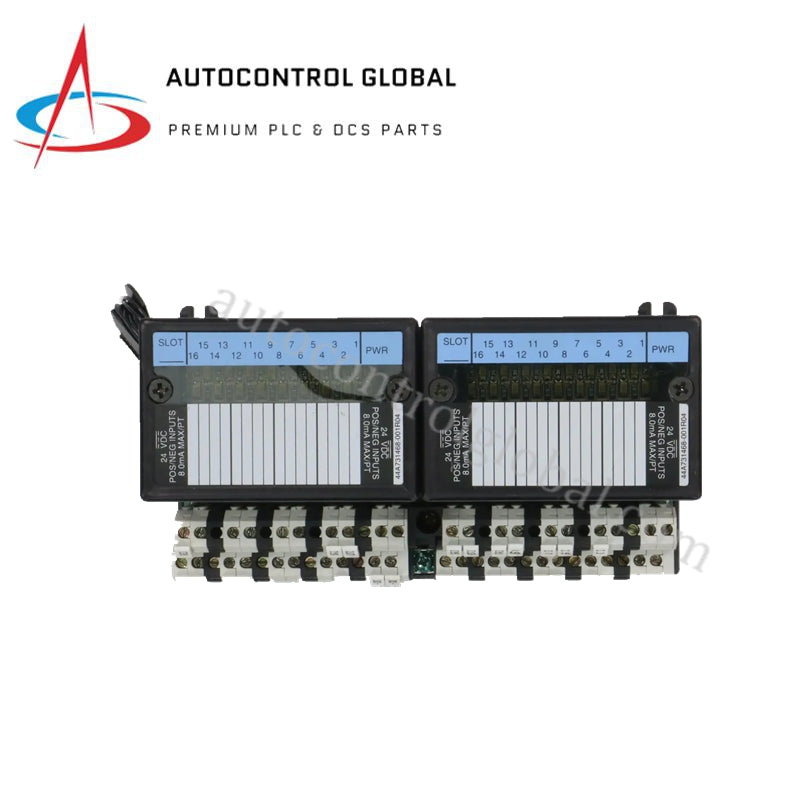

ماژول خروجی گسسته کنترل فیلد GE مدل IC670MDL640J
Manufacturer: GE Fanuc
-
Part Number: IC670MDL640J
Condition：New with Original Package
Product Type: ماژولهای خروجی دیجیتال
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول خروجی گسسته کنترل فیلد GE Fanuc IC670MDL640J
GE Fanuc IC670MDL640J که با نام IC670MDL640 نیز در کاتالوگ ثبت شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای اجرای راهاندازی سیگنال 24 VDC در سیستمهای ورودی/خروجی توزیعشده Field Control عمل میکند. این ماژول فرمانهای منطقی داخلی را از واحد رابط باس به وضعیتهای فیزیکی خروجی تبدیل میکند تا تجهیزات خارجی فیلد را فعال کند.
جزئیات پسوند و ماتریس مدل
| شماره قطعه / شناسه | نسخه سختافزاری و شرح وضعیت |
|---|---|
| IC670MDL640 | معماری پایه ماژول خروجی گسسته 32 نقطهای Field Control |
| IC670MDL640J | شناسه نسخه سختافزاری اختصاصی J |
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC670MDL640J (مدل پایه: IC670MDL640) |
| برند | GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.23 کیلوگرم (0.50 پوند) |
| ابعاد | 10.2 سانتیمتر x 7.6 سانتیمتر x 10.2 سانتیمتر (4.0 اینچ x 3.0 اینچ x 4.0 اینچ) |
| دمای کاری | 0 درجه سانتیگراد تا +60 درجه سانتیگراد (دمای نگهداری: -40 درجه سانتیگراد تا +85 درجه سانتیگراد) |
| مصرف توان | مصرف جریان 200 میلیآمپر از منبع تغذیه واحد رابط باس |
| ولتاژ خروجی نامی | منطق مثبت 24 VDC (محدوده کاری: 10-30 VDC) |
| کانالهای خروجی | 32 نقطه خروجی گسسته |
| ولتاژ حالت روشن | 18 VDC تا 30 VDC |
| ولتاژ حالت خاموش | 0 VDC تا 2 VDC |
| جریان خروجی هر نقطه | حداکثر 0.5 A |
| جریان کل ماژول | حداکثر جریان تجمعی 16 A |
| زمان پاسخ | معمولاً 1 میلیثانیه |
| ایزولاسیون گالوانیکی | 250 V پیوسته (1500 V بهمدت 1 دقیقه بین گروهها/منطق/زمین شاسی) |
سرعت ارتباط باس بَکپلین و مقیاسپذیری چگالی ورودی/خروجی
IC670MDL640J با جایدادن 32 کانال خروجی در فضای یک ماژول، ظرفیت کلی چیدمان تابلو را افزایش داده و مقیاسپذیری چگالی ورودی/خروجی را در پیکربندیهای گره توزیعشده بهبود میدهد. ایزولاسیون نوری یکپارچه، منطق واحد رابط باس را از ولتاژهای گذرای مخرب فیلد هنگام سوئیچکردن خروجیهای جریانبالا محافظت میکند. این ساختار مدار ایزوله، سرعت ارتباط پیوسته باس بَکپلین و چرخههای اسکن پایدار را هنگام اتصال به پلتفرمهای PACSystems RX3i یا Series 90 میزبان تضمین میکند و در عین حال سازگاری فلش میانافزار را در رابطهای شبکه بَکپلین حفظ میکند.
سؤالات متداول
س: IC670MDL640J میتواند بهطور همزمان در تمام کانالها چه مقدار جریان تأمین کند؟
پ: این ماژول در هر نقطه حداکثر 0.5 A تأمین میکند و حداکثر جریان تجمعی آن در مجموع 32 کانال خروجی، 16 A است.
س: توان موردنیاز که مستقیماً از رابط بَکپلین محلی دریافت میشود چقدر است؟
پ: IC670MDL640J تقریباً 200 میلیآمپر از منبع تغذیه منطقی 5 VDC ارائهشده توسط واحد رابط باس مصرف میکند.
س: IC670MDL640J چه مرزهای ایزولاسیون گالوانیکی را میان سیمکشی فیلد و منطق ایجاد میکند؟
پ: اپتوایزولاتورهای داخلی، جداسازی نامی 250 V پیوسته (1500 V برای مدت آزمون 1 دقیقه) را میان ترمینالهای فیلد کاربر، مدارهای منطقی محلی و زمین شاسی حفظ میکنند.
دستورالعملهای نصب در فیلد
- پیش از قراردادن یا سیمکشی ماژول، برق اصلی بَکپلین و منابع برق خارجی 24 VDC فیلد را قطع کنید.
- برای محافظت از مدارهای خروجی ماژول در برابر اضافهجریان فیلد، فیوزهای خارجی سریعالعمل را روی ریلهای تغذیه مثبت نصب کنید.
- هنگام اتصال سیمها به ترمینال پیچی یا ترمینال مانعِ قابلجداشدن، قطبیت صحیح ولتاژ DC را رعایت کنید.
- برای جلوگیری از تداخل متقابل نویز، مسیر سیمکشی خروجی فیلد 24 VDC را از کابلهای منطقی/ارتباطی ولتاژپایین جدا نگه دارید.
- اطمینان حاصل کنید که گردش هوای تابلو، دمای محیط کاری اطراف قاب ماژول را بین 0 درجه سانتیگراد و +60 درجه سانتیگراد حفظ میکند.
