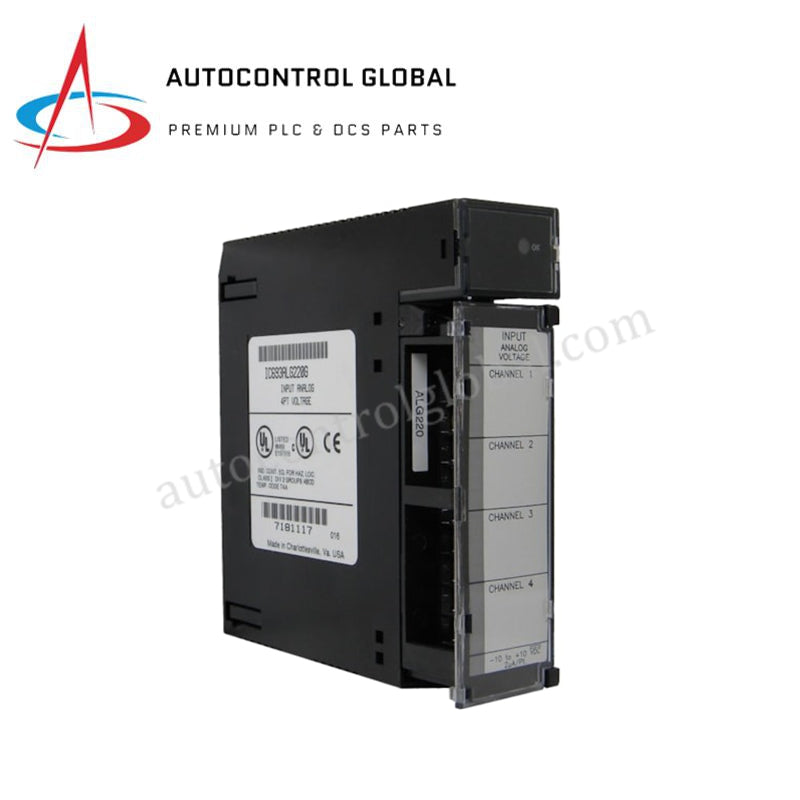

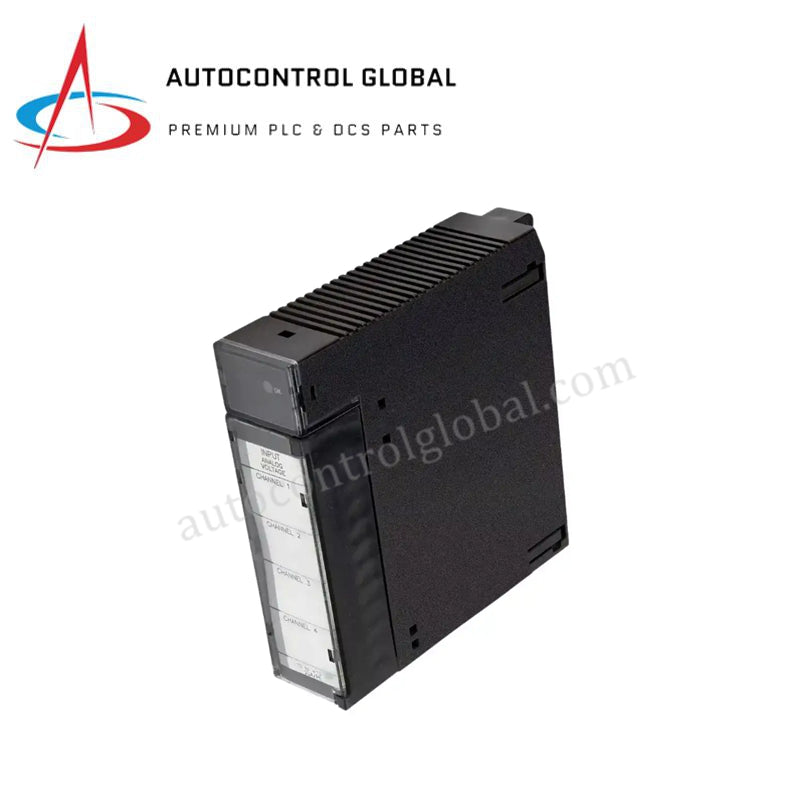

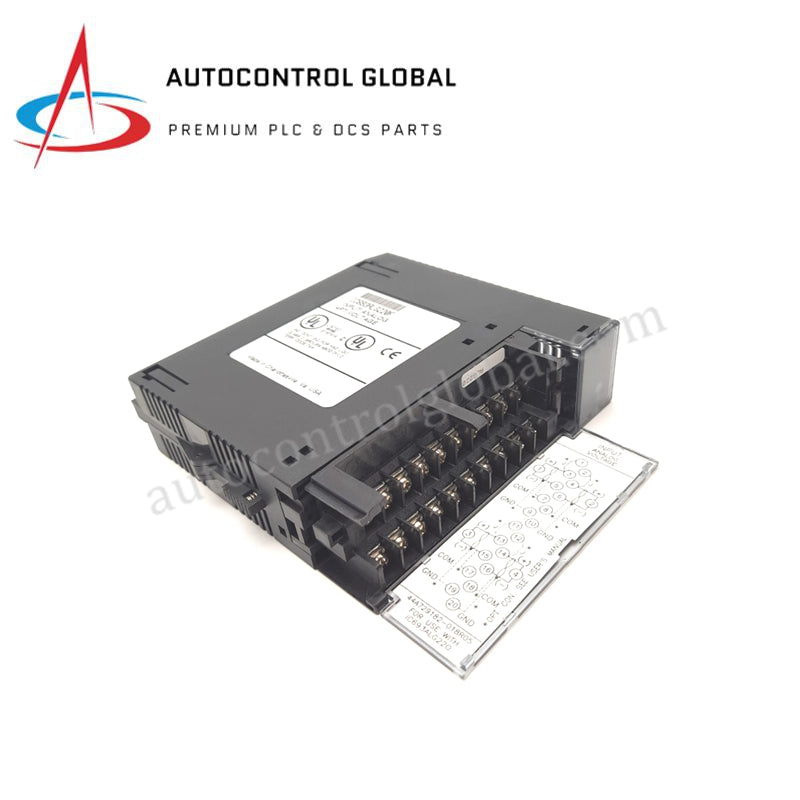

ماژول ورودی آنالوگ ولتاژ ۴ کاناله GE مدل IC693ALG220F
Manufacturer: GE Fanuc
-
Part Number: IC693ALG220F
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ GE Fanuc IC693ALG220F سری 90-30
GE Fanuc IC693ALG220F (ماژول ورودی آنالوگ IC693ALG220) که برای پایش دقیق ولتاژ در معماریهای کنترلی سری 90-30 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این ماژول با اشغال یک اسلات از بیسپلیت، حداکثر ۴ کانال مستقل ولتاژ آنالوگ را پردازش کرده و سیگنالهای فیزیکی میدانی دریافتی از مبدلهای فشار، حسگرهای موقعیت و ترانسمیترهای فرایندی را به مقادیر دیجیتال ۱۲ بیتی برای پردازش در منطق CPU تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693ALG220F |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | ۰٫۳۴ کیلوگرم |
| ابعاد | ۵۱ × ۱۵۲ × ۱۲۷ میلیمتر |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۳۰ میلیآمپر در ۵ VDC از منبع تغذیه بکپلین، ۳۵ میلیآمپر در ۲۴ VDC از منبع تغذیه کاربر |
| مدل پایه | IC693ALG220 |
| کانالهای ورودی | ۴ کانال ورودی ولتاژ |
| محدودههای سیگنال | +/-۱۰ VDC، ۰ تا ۱۰ VDC (قابل انتخاب با جامپر) |
| وضوح A/D | ۱۲ بیتی (۱ قسمت از ۴۰۹۶) |
| زمان تبدیل | ۵ میلیثانیه برای هر کانال |
| دقت | +/-۰٫۲۵٪ از کل مقیاس در دمای ۲۵ درجه سانتیگراد (+/-۰٫۵٪ در کل محدوده دما) |
| ایزولاسیون | ایزولاسیون نوری ۱۵۰۰ ولت RMS بین میدان و منطق |
| امپدانس ورودی | >= ۱۰ مگااهم |
سرعت ارتباط باس بکپلین و سازگاری فلش میانافزار
IC693ALG220F با ارسال دادههای دودویی تبدیلشده ۱۲ بیتی به جداول ثبتی %AI تعیینشده در باس موازی رک، هر ۵ میلیثانیه برای هر کانال فعال، سرعت ارتباط پیوسته باس بکپلین را حفظ میکند. منطق سختافزاری یکپارچه روی برد، سازگاری فلش میانافزار را با نسخههای استاندارد CPU بیسپلیت سری 90-30، بدون نیاز به درایورهای ارتباطی تخصصی یا شرطیسازهای خارجی سیگنال، تضمین میکند.
سؤالات متداول
س: محدوده ولتاژ سیگنال ورودی در سختافزار IC693ALG220F چگونه پیکربندی میشود؟
پ: انتخاب محدوده سیگنال بین حالت تکقطبی (۰ تا ۱۰ VDC) و دوقطبی (+/-۱۰ VDC) با استفاده از جامپرهای فیزیکی روی مجموعه برد مدار ماژول و پیش از اتصال ترمینالبلوک انجام میشود.
س: آیا میتوان ماژول IC693ALG220F را هنگام روشن بودن بیسپلیت خارج یا وارد کرد؟
پ: خیر، بیسپلیتهای I/O سری 90-30 از تعویض حین کار پشتیبانی نمیکنند؛ پیش از نصب یا خارج کردن ماژول، باید برق منبع تغذیه بیسپلیت ایزوله شود.
س: ایزولاسیون نویز میدانی در کانالهای ورودی چگونه عمل میکند؟
پ: سد ایزولاسیون نوری با ردهبندی ۱۵۰۰ ولت RMS، مدارهای منطقی روی بکپلین را در برابر جهشهای ولتاژ بالا و نویز حلقه زمین ناشی از خطوط حسگر میدانی محافظت میکند.
راهنمای نصب میدانی
- پیش از نصب یا خارج کردن ماژول آنالوگ از اسلات بیسپلیت، برق ورودی AC/DC بیسپلیت را ایزوله کنید.
- خطوط سیگنال ورودی را با استفاده از کابل زوج تابیده و شیلددار سیمکشی کنید و سیم تخلیه شیلد را فقط از یک طرف به زمین متصل کنید تا از ایجاد نویز حلقه زمین جلوگیری شود.
- پیش از اعمال سیگنالهای میدانی، بررسی کنید که جامپرها برای پیکربندی صحیح ولتاژ ورودی (+/-۱۰ VDC یا ۰ تا ۱۰ VDC) هر کانال تنظیم شده باشند.
- اطمینان حاصل کنید که سیمکشی سیگنال از خطوط AC ولتاژ بالا و کابلهای موتور القایی در مسیرهای سیمکشی داخل تابلو فاصله فیزیکی داشته باشد.
