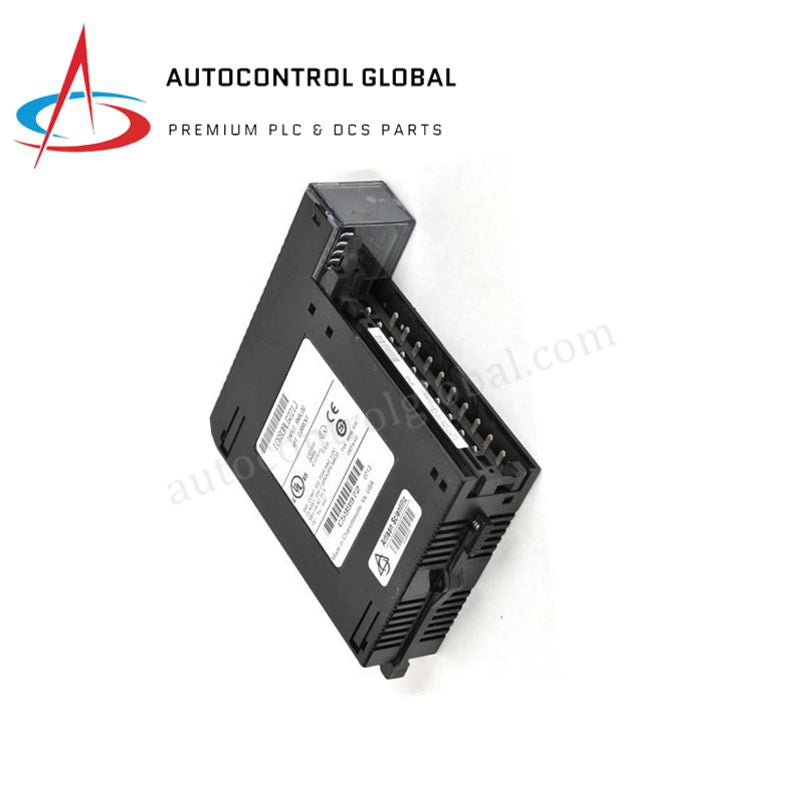

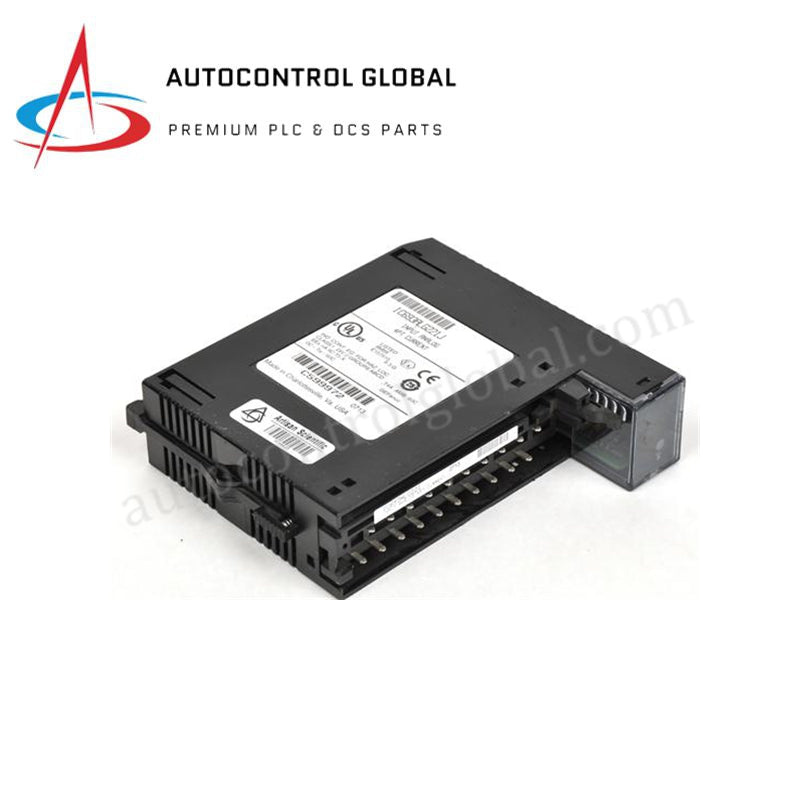

ماژول ورودی آنالوگ IC693ALG221 جیای فنآک | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC693ALG221J
Condition：New with Original Package
Product Type: ماژولهای ورودی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول ورودی آنالوگ سری GE Fanuc IC693ALG221 سری 90-30
پیکربندی شده برای وظایف فنی خاص در پلتفرمهای PLC سری 90-30، GE Fanuc IC693ALG221، که به عنوان ماژول ورودی آنالوگ IC693ALG221 نیز شناخته میشود، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند. این سختافزار به عنوان یک رابط تکپایانهای ۴ کاناله عمل میکند که پتانسیلهای ولتاژ پیوسته را به مقادیر دیجیتال ۱۲ بیتی گسسته برای پردازش توسط واحد پردازش مرکزی تبدیل میکند. این ماژول از مالتیپلکس داخلی برای هدایت سیگنالهای ورودی خارجی از طریق یک مبدل آنالوگ به دیجیتال واحد استفاده میکند و موانع ایزولاسیون گالوانیکی بین سیمکشی سمت میدان و بکلین داخلی منطق را حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693ALG221 / IC693ALG221J |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | ۰.۸ پوند (۰.۴ کیلوگرم) |
| ابعاد | ۱.۵ اینچ × ۵.۰ اینچ × ۵.۰ اینچ (۳.۸ سانتیمتر × ۱۲.۷ سانتیمتر × ۱۲.۷ سانتیمتر) |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | حداکثر ۰.۳ W (بار جریان ۶۰ میلیآمپر در ۵ VDC بکلین) |
| تعداد کانالها | ۴ کانال تکپایانهای |
| دامنه سیگنال ورودی | -۱۰ VDC تا +۱۰ VDC |
| رزولوشن | ۱۲ بیت (۱ قسمت در ۴۰۹۶) |
| امپدانس ورودی | بیشتر از ۱۰۰ کیلو اهم |
| سرعت تبدیل | ۱ میلیثانیه برای هر کانال |
| دقت | ±۰.۲۵٪ از مقیاس کامل |
| ایزولاسیون | ۱۵۰۰ VDC کانال به بکلین |
| دمای ذخیرهسازی | -۴۰ تا ۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۵٪ تا ۹۵٪ بدون تراکم |
شبکههای تعیینکننده Profinet / EtherNet/IP و مقیاسپذیری چگالی ورودی/خروجی
ماژول IC693ALG221 مستقیماً به فضای حافظه رجیستر %AI پردازنده مرکزی نگاشت میشود تا در طول اسکنهای منطقی دورهای، دسترسی مداوم به دادهها تضمین شود. اگرچه برای باس موازی استاندارد شاسی طراحی شده است، دادههای استخراج شده توسط این ماژول میتوانند از طریق رکهای توسعه متصل به شبکههای تعیینکننده Profinet یا EtherNet/IP بالادستی منتقل شوند. سرعت تبدیل ۱ میلیثانیه برای هر کانال با فواصل نمونهبرداری شبکههای تعیینکننده مطابقت دارد و از کهنگی دادهها جلوگیری میکند. این معماری ثابت کانال به رجیستر، مقیاسپذیری کلی چگالی ورودی/خروجی را در توپولوژیهای توزیعشده پیچیده ساده میکند بدون نیاز به تغییرات محلی در فریمور فلش.
سؤالات متداول
س: آیا میتوان ماژول IC693ALG221 را در حالی که شاسی PLC سری 90-30 روشن است، به صورت داغ تعویض کرد؟
ج: خیر. معماری بکلین سری 90-30 از وارد کردن یا خارج کردن ماژول به صورت آنلاین پشتیبانی نمیکند. خارج کردن یا وارد کردن IC693ALG221 در حالی که برق وصل است، میتواند گذراهای ولتاژ روی ریل ۵ VDC ایجاد کند که ممکن است باعث خرابی داده در CPU یا خرابی سختافزاری در ماژولهای ورودی/خروجی مجاور شود.
س: ماژول چگونه سیگنال ورودی میدانی را که از حد ±۱۰ VDC فراتر میرود، مدیریت میکند؟
ج: مبدل در حد مقیاس کامل اشباع میشود. سیگنال ورودی بالاتر از +۱۰ VDC مقدار دیجیتال ثابت ۴۰۹۵ را بازمیگرداند، در حالی که ورودی کمتر از -۱۰ VDC مقدار ۰ را بازمیگرداند. ولتاژ بیش از حد مداوم فراتر از آستانههای دیود کلمپ داخلی میتواند باعث تخریب قطعات و کاهش دقت کانالهای مجاور شود.
راهنمای نصب میدانی
- نصب روی شاسی: قبل از نصب، رک PLC را خاموش کنید. برد مدار ماژول را با راهنمای بالایی و پایینی شاسی در شکاف مشخص شده تراز کنید. ماژول را به سمت پایین بچرخانید تا قلاب پایینی به دنده پلاستیکی صفحه پایه گیر کند، سپس محکم فشار دهید تا کانکتور بکلین کاملاً درگیر شود. پیچ صفحه جلویی را سفت کنید.
- زمین کردن شیلد: سیگنالهای ورودی آنالوگ باید از کابلهای جفت پیچخورده کاملاً شیلددار استفاده کنند. شیلد کابل را فقط به نوار زمین شاسی محلی در انتهای ماژول متصل کنید. انتهای میدان شیلد را آزاد بگذارید تا جریانهای حلقه زمین که نویز AC فرکانس پایین را به مدار اندازهگیری ۱۲ بیتی تزریق میکنند، حذف شود.
- مسیر دهی و جداسازی سیگنال: تمام خطوط سیگنال ولتاژ پایین -۱۰ VDC تا +۱۰ VDC را در سینیهای سیمکشی جداگانه و ایزوله اجرا کنید. حداقل فاصله را از خطوط موتور AC ولتاژ بالا، بارهای سوییچینگ القایی و کابلهای منبع تغذیه حفظ کنید تا تداخل الکترومغناطیسی کاهش یابد.
