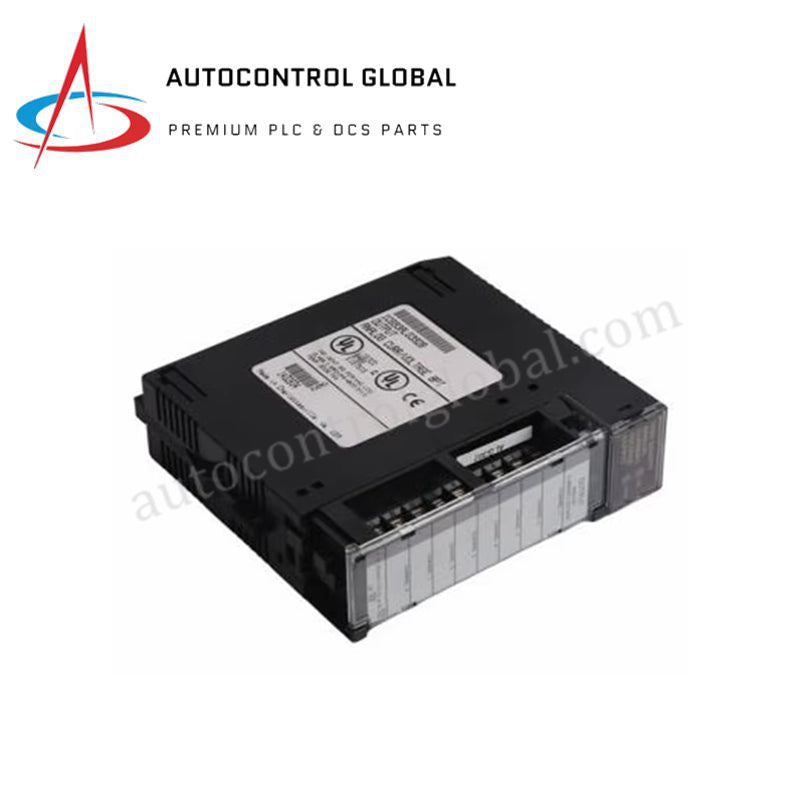

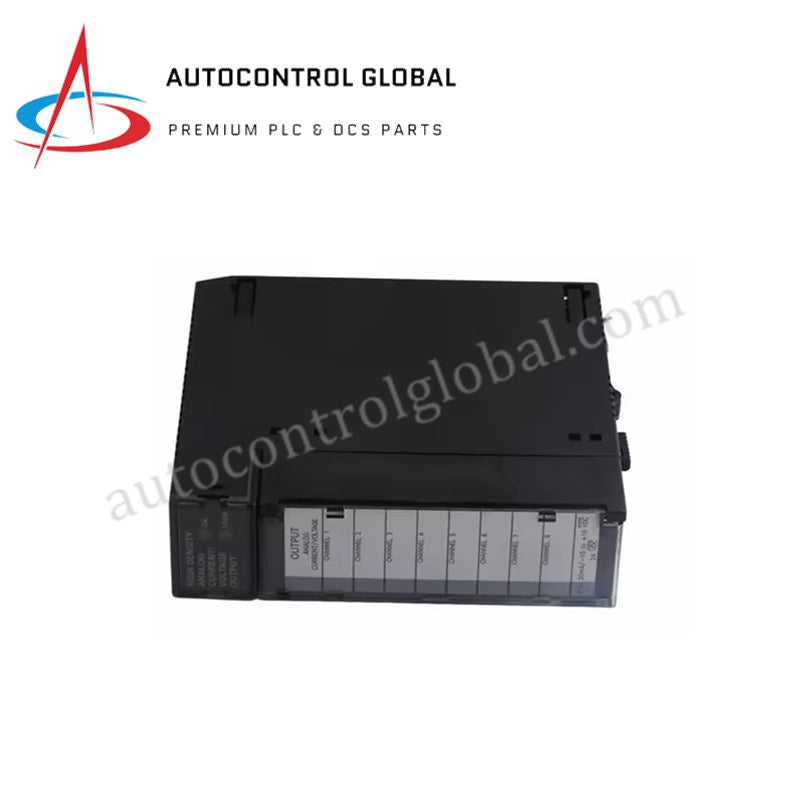

ماژولهای خروجی آنالوگ سری 90-30 شرکت GE مدل IC693ALG392-CF
Manufacturer: GE Fanuc
-
Part Number: IC693ALG392-CF
Condition：New with Original Package
Product Type: ماژولهای خروجی آنالوگ
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول آنالوگ GE Fanuc IC693ALG392-CF سری 90-30
GE Fanuc IC693ALG392-CF که با نام IC693ALG392 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنالهای آنالوگ در پلتفرمهای GE Fanuc سری 90-30 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693ALG392-CF |
| برند | GE / GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.37 کیلوگرم (0.82 پوند) |
| ابعاد | اندازه شاسی ماژول تکاسلات سری 90-30 |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ۱۱۰ میلیآمپر در ولتاژ تغذیه باس بکپلین +5 VDC |
| کانالهای خروجی | ۲ خروجی لوپ جریان |
| محدوده سیگنال خروجی | لوپ جریان 4-20 mA |
| تفکیکپذیری خروجی | ۱۲ بیت (۴۰۹۶ گام) |
| نرخ بهروزرسانی کانال | معمولاً ۵ میلیثانیه |
| منبع تغذیه خارجی | توان لوپ 15.5 تا 30 VDC |
| ایزولاسیون گالوانیکی | ایزولاسیون ۱۵۰۰ ولت AC بین میدان و منطق |
اجرای قطعی روی بکپلین و پردازش سیگنال
این ماژول با انتقال فریمهای دیجیتال در سراسر بکپلین سری 90-30 از طریق ارتباط باس بکپلین پرسرعت، مقادیر فرایندی ورودی و خروجی را پردازش میکند. این واحد با وضوح آنالوگ ۱۲ بیتی در کانالهای فعال، همگامسازی دقیقی با چرخههای اسکن CPU مرکزی حفظ میکند. سازگاری فلش میانافزار داخلی امکان بهروزرسانیهای پایدار سیستم و حفظ دقیق پارامترها را در چرخههای خاموش و روشن شدن فراهم میکند. ایزولاسیون گالوانیکی کانال از منطق با ردهبندی ۱۵۰۰ ولت AC، ریزپردازندههای حساس بکپلین را از نویز خارجی میدان، جهشهای ولتاژ و حلقههای زمین جدا میکند.
پرسشهای متداول
س: آیا ماژول IC693ALG392-CF برای عملکرد لوپ در سمت میدان به منبع تغذیه DC خارجی نیاز دارد؟
پ: بله، یک منبع تغذیه خارجی لوپ با ولتاژ 15.5 تا 30 VDC باید مستقیماً به ترمینالبلوک متصل شود تا توان لوپهای جریان فعال 4-20 mA را تأمین کند.
س: آیا مهندسان میتوانند این ماژول را در حالی که رک PLC سری 90-30 همچنان برقدار است تعویض کنند؟
پ: خیر، بیسپلیتهای سری 90-30 از تعویض تحت برق پشتیبانی نمیکنند؛ برق بکپلین و منابع تغذیه خارجی لوپهای میدان باید پیش از نصب یا خارج کردن ماژول ایزوله شوند.
س: پیادهسازی لوپ جریان 4-20 mA چگونه به تشخیص خطا کمک میکند؟
پ: خط مبنای صفر زنده ۴ میلیآمپر به منطق کنترل مرکزی امکان میدهد وضعیت معتبر سیگنال ۰٪ را از خطای مدار باز سیم تشخیص دهد.
دستورالعملهای نصب در محل
- اقدامات حفاظتی ایزولهسازی برق: منبع تغذیه اصلی بیسپلیت سری 90-30 را بیبرق کنید و پیش از کار با ماژول، تمام مدارهای خارجی لوپ میدان 24 VDC را قطع کنید.
- همراستاسازی اسلات ماژول: لبههای کارت مدار پشتی را با کانالهای راهنمای اسلات انتخابشده در بیسپلیت سری 90-30 همراستا کنید و واحد را محکم به سمت داخل بلغزانید تا ضامنهای بالا و پایین درون قاب قفل شوند.
- کابلکشی سیگنال شیلددار: تجهیزات میدان را با استفاده از کابل ابزار دقیق زوجتابیده و شیلددار متصل کنید و سیم تخلیه شیلد را در یک نقطه اتصال زمین واحد درون تابلو کنترل زمین کنید.
- سیمکشی لوپ خارجی: منبع تغذیه خارجی 15.5-30 VDC را به پینهای مشخصشده ترمینالبلوک متصل کنید و قطبیت صحیح را در تمام اتصالات مثبت و منفی لوپ رعایت کنید.
- جداسازی فیزیکی سیمها: تمام سیمکشیهای آنالوگ سطحپایین را در داکتهای سیم جداگانه و با فاصله حداقل ۳۰ سانتیمتر از خطوط برق شهر 230/400 VAC و کابلهای خروجی درایو فرکانس متغیر عبور دهید.
