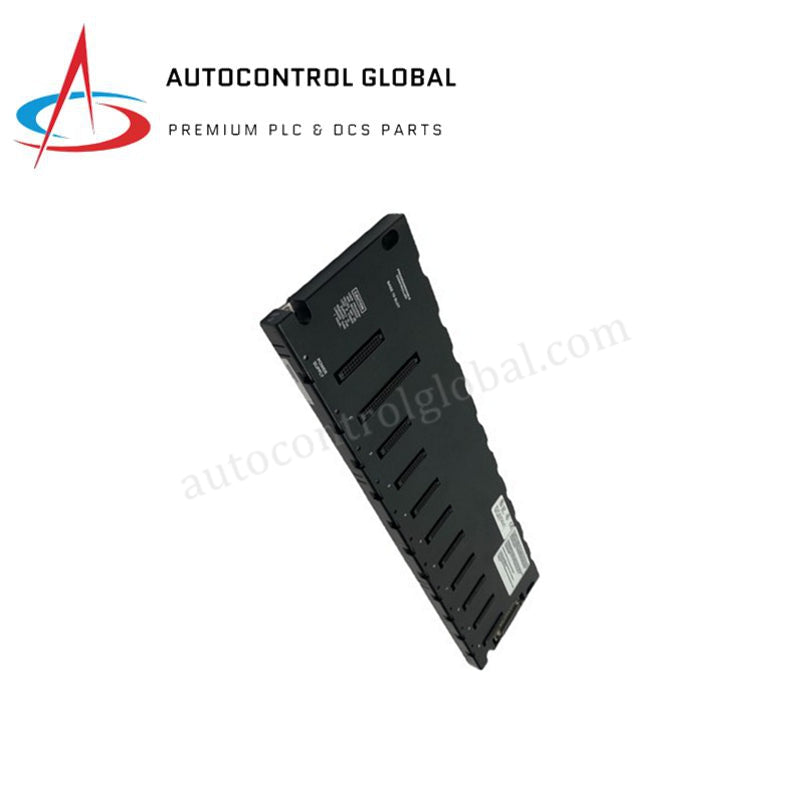

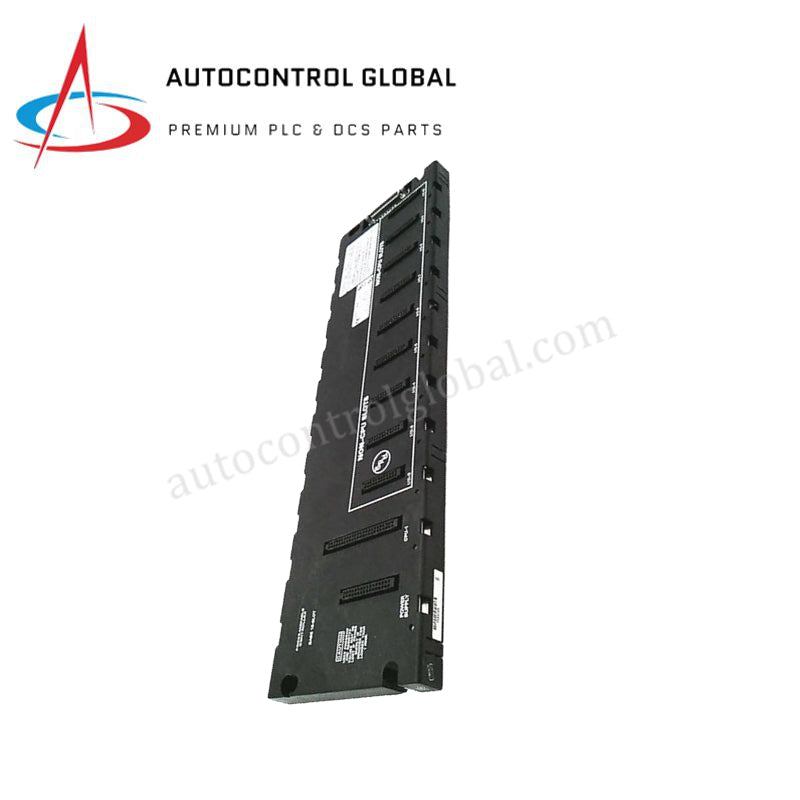

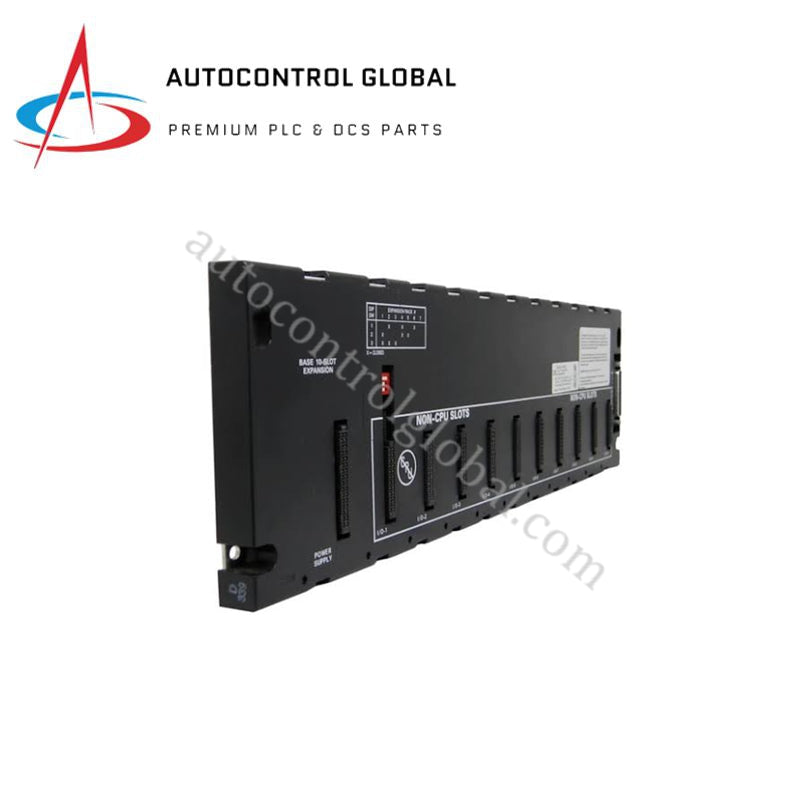

بیسپلیت CPU مدل IC693CHS397C از سری 90-30 شرکت GE
Manufacturer: GE Fanuc
-
Part Number: IC693CHS397C
Condition：New with Original Package
Product Type: بیسپلیتهای CPU
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
بیسپلیت CPU مدل GE Fanuc IC693CHS397C سری 90-30
مدل GE Fanuc IC693CHS397C که با نام IC693CHS397 CPU Baseplate نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای نصب مکانیکی و توزیع سیگنالهای باس بکپلین در سیستمهای PLC سری 90-30 عمل میکند. این واحد بهعنوان شاسی محلی اصلی (رک 0)، اسلاتهای فیزیکی لازم برای اتصال مستقیم منبع تغذیه، ماژول CPU و حداکثر چهار ماژول ورودی/خروجی گسسته، آنالوگ یا اختیاری را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CHS397C |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | 1.05 kg |
| ابعاد | 265 x 130 x 142 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف برق | 270 mA در 5 VDC، مصرف داخلی |
| مدل پایه | IC693CHS397 |
| نوع بیسپلیت | بیسپلیت اصلی CPU (رک 0) |
| تعداد کل اسلاتها | 5 اسلات فعال (1 منبع تغذیه، 1 CPU/تخصصی، 4 ورودی/خروجی) |
| تخصیص اسلات | اسلات بدون شماره در سمت چپ: منبع تغذیه؛ اسلات 1: ماژول CPU/تخصصی؛ اسلاتهای 2 تا 5: ماژولهای ورودی/خروجی یا اختیاری |
| حداکثر تعداد مجاز در هر سیستم | 1 بیسپلیت اصلی CPU در هر سیستم |
سرعت ارتباط باس بکپلین و مقیاسپذیری چگالی ورودی/خروجی
مدل IC693CHS397C دارای یک برد مدار چاپی باس بکپلین موازی و پرسرعت است که خطوط آدرس، داده و برق را در سراسر موقعیتهای کارت منتقل میکند. این بکپلین با حفظ امپدانس دقیق مسیرهای سیگنال، سرعت بالای ارتباط باس بکپلین را هنگام اسکنهای فرکانسبالا بین پردازنده مرکزی در اسلات 1 و ماژولهای میدانی در اسلاتهای 2 تا 5 حفظ میکند. آرایش فیزیکی اسلاتها از مقیاسپذیری استاندارد چگالی ورودی/خروجی در توپولوژیهای توسعه محلی پشتیبانی میکند.
سؤالات متداول
س: آیا میتوان IC693CHS397C را بهعنوان رک توسعه ثانویه یا راه دور پیکربندی کرد؟
پ: خیر، مدل IC693CHS397/CHS397C صرفاً بهعنوان بیسپلیت اصلی رک 0 که شامل اسلات پردازنده مرکزی است، استفاده میشود؛ رکهای توسعه به بیسپلیتهای توسعه اختصاصی نیاز دارند.
س: مدل IC693CHS397C برق کاری مدارهای منطقی بکپلین را چگونه دریافت میکند؟
پ: یک ماژول منبع تغذیه سری 90-30 مستقیماً در اسلات بدون شماره سمت چپ نصب میشود تا ولتاژ ورودی برق AC یا DC را تبدیل کرده و برق باس 5 VDC و 24 VDC را تأمین کند.
راهنمای نصب در محل
- بیسپلیت را با استفاده از چهار پیچ M4 از طریق سوراخهای نصب گوشهها، محکم روی محفظه تابلو دارای اتصال زمین نصب کنید.
- یک سیم زمین ضخیم را مستقیماً از ترمینال اتصال زمین بیسپلیت به ریل اصلی ارت حفاظتی محفظه وصل کنید.
- پیش از وارد کردن نیرو برای نصب، از همراستایی صحیح کانکتورهای لبه ماژول با اسلاتهای بکپلین اطمینان حاصل کنید تا از آسیب به پینها جلوگیری شود.
- برای گردش طبیعی و بدون مانع هوای گرم، حداقل 75 mm فضای عمودی در بالا و پایین شاسی باقی بگذارید.
