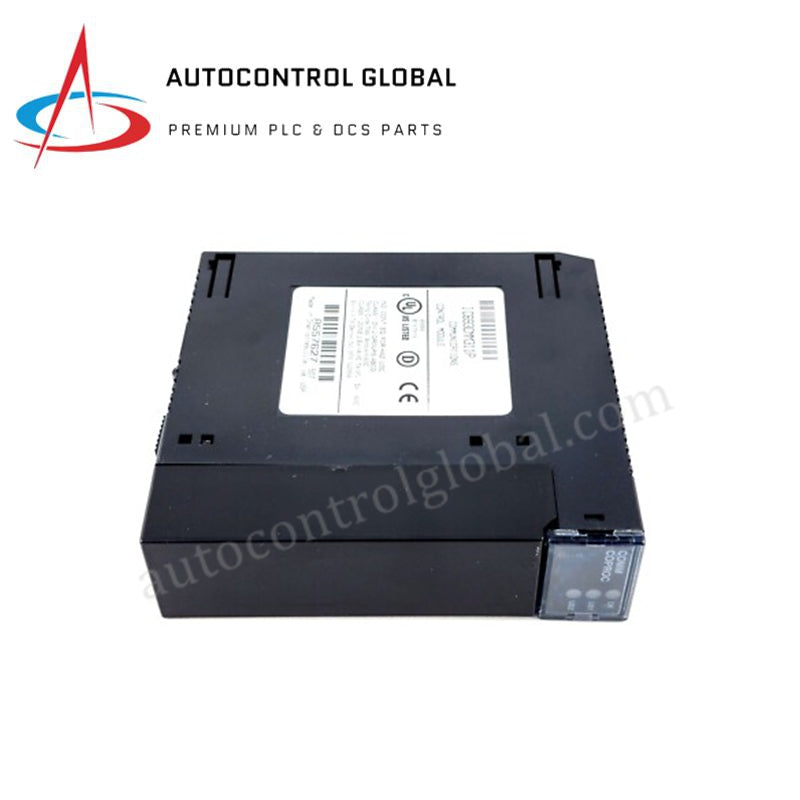

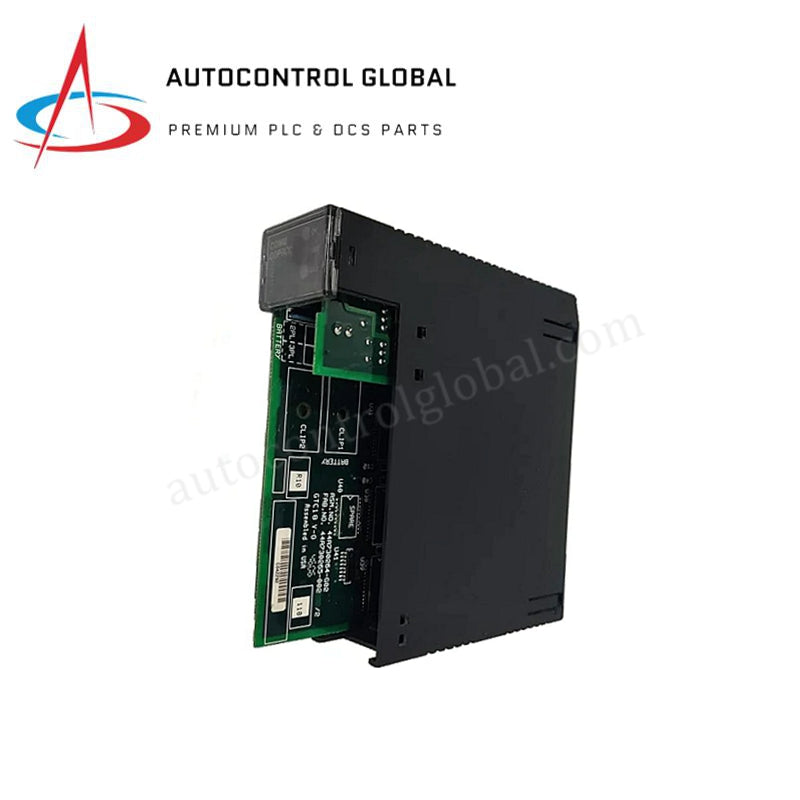

ماژول کنترل ارتباطات IC693CMM311 جیای فنآک | موجودی جدید و اصل
Manufacturer: GE Fanuc
-
Part Number: IC693CMM311P
Condition：New with Original Package
Product Type: ماژولهای ارتباطی
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ماژول کنترل ارتباطات GE Fanuc IC693CMM311 سری ۹۰-۳۰
ماژول GE Fanuc IC693CMM311P که همچنین به عنوان IC693CMM311 در کاتالوگ شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای ارتباط داده سریال در پلتفرمهای PLC سری ۹۰-۳۰ عمل میکند. این سختافزار به عنوان یک رابط ارتباطی هوشمند عمل میکند و پردازش پروتکل سریال را از واحد پردازش مرکزی خارج میکند. مجهز به دو پورت سریال ماده ۲۵ پین D-shell ایزوله شده، این ماژول دادههای میدانی را از شبکههای نظارتی، رابطهای انسان-ماشین و واحدهای تلهمتری از راه دور به ساختارهای رجیستر داخلی PLC از طریق باس بکپلین هدایت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC693CMM311 / IC693CMM311P |
| برند | GE Fanuc |
| محل ساخت | ایالات متحده آمریکا |
| وزن | ۰.۶۳ پوند (۰.۲۸ کیلوگرم) |
| ابعاد | اندازه اسلات ماژول سری ۹۰-۳۰ تک اسلات |
| دمای عملیاتی | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | حداکثر ۲.۰ وات (۴۰۰ میلیآمپر در ۵ ولت DC بار جریان بکپلین) |
| پورتهای ارتباطی | پورت ۱: RS-232، پورت ۲: قابل تنظیم RS-232 / RS-422 / RS-485 |
| نوع کانکتور | دو پورت ماده ۲۵ پین D-shell |
| پروتکلهای پشتیبانیشده | SNP، SNPX، Modbus RTU مستر/اسلیو، CCM |
| دامنه نرخ انتقال | از ۳۰۰ بیت بر ثانیه تا ۱۹.۲ کیلوبیت بر ثانیه |
| ولتاژ باس | +۵ ولت DC داخلی |
| گزینههای فرمت داده | ۷ یا ۸ بیت داده؛ توازن فرد، زوج یا بدون توازن |
| جداسازی | جداسازی نوری بین پورتهای سریال و منطق بکپلین |
| سازگاری سیستم | CPUهای سری ۹۰-۳۰ GE ماژولار (سازگار با CPUهای تعبیهشده نیست) |
| حداکثر ماژولها | تا ۴ ماژول در هر صفحه پایه CPU |
| دمای ذخیرهسازی | -۴۰ تا ۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۵٪ تا ۹۵٪ بدون تراکم |
شبکههای قطعی Profinet / EtherNet/IP و افزایش چگالی ورودی/خروجی
ماژول IC693CMM311 چرخههای تبدیل سریال به موازی را برای اتصال ساختارهای سریال قدیمی به باس بکپلین انجام میدهد. هنگام انتقال دادهها از حلقههای Modbus RTU به معماریهای سطح بالا، این ماژول نگاشت نقطه به نقطه رجیسترها را اجرا میکند تا اطمینان حاصل شود دادهها در شبکههای قطعی Profinet یا EtherNet/IP بالادستی در دسترس باشند. این یکپارچهسازی از ایجاد گلوگاههای ارتباطی در مراحل افزایش چگالی ورودی/خروجی در سیستمهای غیرمتمرکز جلوگیری میکند. پارامترهای سیستم و تخصیص بلوکهای داده در جداول رجیستر از طریق فایلهای نرمافزاری پیکربندی اولیه حفظ میشوند و سازگاری کامل با فریمور ماژولار CPU را تضمین میکنند.
سؤالات متداول
س: آیا میتوان IC693CMM311 را در شاسی صفحه پایه توسعه یا از راه دور قرار داد؟
الف: خیر. ماژول IC693CMM311 باید منحصراً روی صفحه پایه CPU اصلی سری ۹۰-۳۰ نصب شود. رابطهای صفحه پایه توسعه فاقد کانالهای باس پردازنده موازی مستقیم لازم برای انتقال بلوک داده با سرعت بالا مورد نیاز معماری کوپروسسور هستند.
س: آیا امکان انجام عملیات تعویض داغ با این ماژول ارتباطی وجود دارد؟
الف: خیر. پلتفرم سری ۹۰-۳۰ از پشتیبانی سختافزاری تعویض داغ برخوردار نیست. خارج کردن یا وارد کردن ماژول در حالی که بکپلین با +۵ ولت DC تغذیه میشود، میتواند باعث خطاهای باس، قطع ناگهانی ارتباطات یا آسیب به آرایههای منطقی داخلی به دلیل گذراهای برق شود.
راهنمای نصب در محل
- انتخاب اسلات شاسی: تمام برق رک هدف را خاموش کنید. ماژول IC693CMM311 میتواند در هر اسلات روی صفحه پایه CPU قرار گیرد به جز اسلات اختصاصی ۰ که برای منبع تغذیه رزرو شده و اسلات اختصاصی CPU. قبل از اتصال کامل پلاگ بکپلین، قلابهای بالا و پایین را به قاب شاسی محکم کنید.
- پیکربندی و سیمکشی پورت ۲: هنگام استفاده از پورت ۲ برای شبکههای چند نقطهای RS-485 یا RS-422، پیکربندی سختافزاری خارجی نیازمند آداپتور کابل IC693CBL305 Wye یا کانکتور ۲۵ پین D-shell با پینبندی سفارشی برای تفکیک سیگنالهای سیم تفاضلی است.
- پروتکل اتصال زمین شیلد: شیلد بافته شده بیرونی کابلهای سریال را مستقیماً به پوسته فلزی کانکتور ۲۵ پین متصل کنید. این کار شیلد خط میدانی را به زمین قاب متصل میکند و گذراهای الکترومغناطیسی فرکانس بالا را از مانع ایزولاسیون نوری منحرف میسازد.
- پایان خط: برای توپولوژیهای چند نقطهای RS-485 با فاصله طولانی که با سرعت ۱۹.۲ کیلوبیت بر ثانیه کار میکنند، یک مقاومت پایان خط ۱۲۰ اهم را در دو سر خطوط دریافت تفاضلی در گره نهایی بخش شبکه قرار دهید تا بازتاب سیگنال خط را خنثی کند.
